手机维修实训报告模板

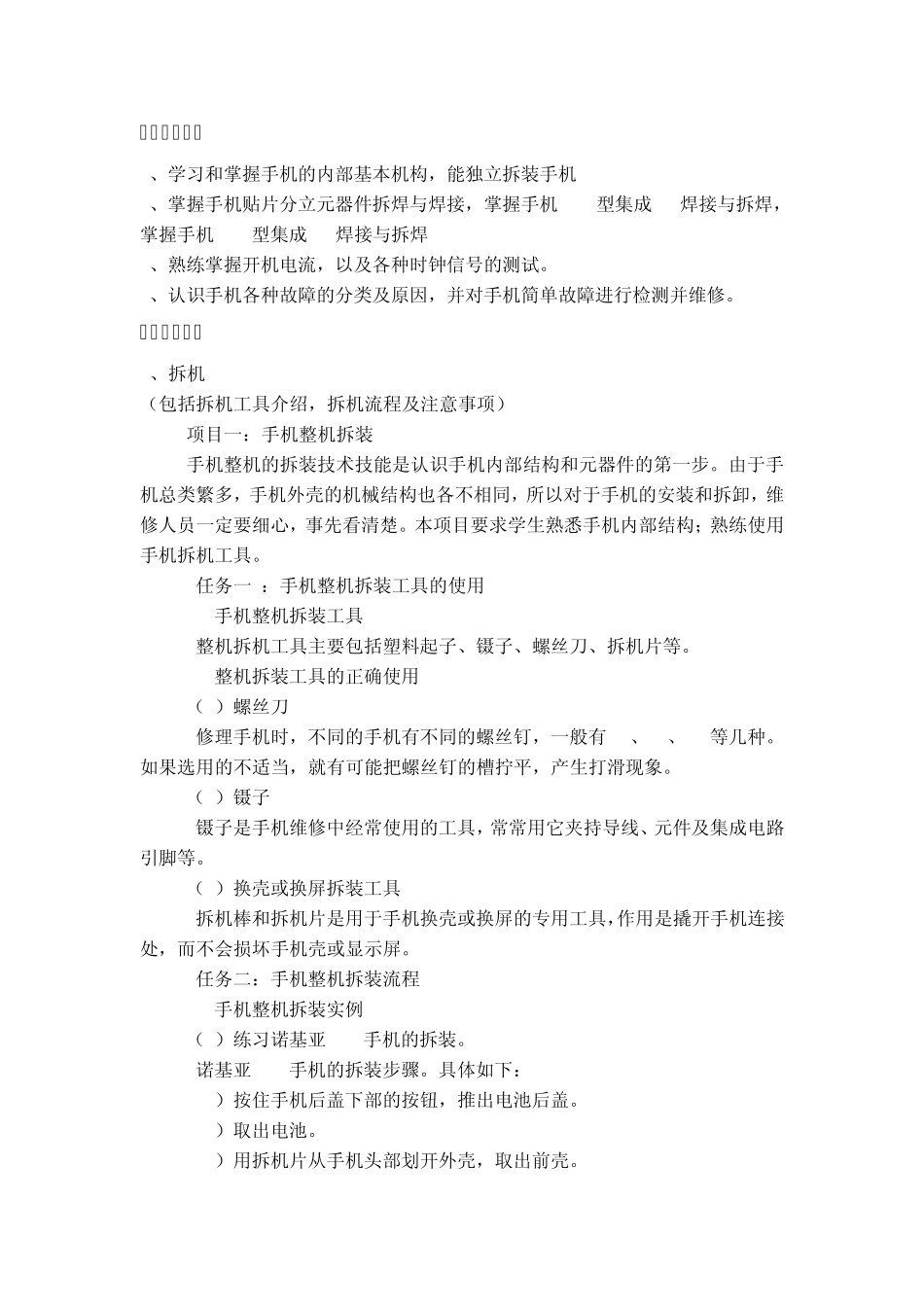

桂电北海学院 《通信终端维修技术》实训报告 系部 电子信息工程 专业 电子信息工程技术 学号 1112220305 姓名 江坤义 2013年 6 月 1 日一、实训目标 1、学习和掌握手机的内部基本机构，能独立拆装手机 2、掌握手机贴片分立元器件拆焊与焊接，掌握手机 QFP型集成 IC焊接与拆焊，掌握手机 BGA型集成 IC焊接与拆焊 3、熟练掌握开机电流，以及各种时钟信号的测试。 4、认识手机各种故障的分类及原因，并对手机简单故障进行检测并维修。 二、实训过程 1、拆机 （包括拆机工具介绍，拆机流程及注意事项） 1.1 项目一：手机整机拆装 手机整机的拆装技术技能是认识手机内部结构和元器件的第一步。由于手机总类繁多，手机外壳的机械结构也各不相同，所以对于手机的安装和拆卸，维修人员一定要细心，事先看清楚。本项目要求学生熟悉手机内部结构；熟练使用手机拆机工具。 1.1.1 任务一 ：手机整机拆装工具的使用 1.手机整机拆装工具 整机拆机工具主要包括塑料起子、镊子、螺丝刀、拆机片等。 2.整机拆装工具的正确使用 （1）螺丝刀 修理手机时，不同的手机有不同的螺丝钉，一般有 T5、T6、T7等几种。如果选用的不适当，就有可能把螺丝钉的槽拧平，产生打滑现象。 （2）镊子 镊子是手机维修中经常使用的工具，常常用它夹持导线、元件及集成电路引脚等。 （3）换壳或换屏拆装工具 拆机棒和拆机片是用于手机换壳或换屏的专用工具，作用是撬开手机连接处，而不会损坏手机壳或显示屏。 1.1.2 任务二：手机整机拆装流程 1.手机整机拆装实例 （1）练习诺基亚 N73手机的拆装。 诺基亚 N73手机的拆装步骤。具体如下： 1）按住手机后盖下部的按钮，推出电池后盖。 2）取出电池。 3）用拆机片从手机头部划开外壳，取出前壳。 4）拧下四个固定螺钉。 5）用镊子取外接口接口组件，取下按键取出显示屏等。 6）卸下主板 。 7）重装步骤与拆卸相反。 2、焊接练习 （1）小元件拆焊方法 科技不断发展，推出的新型手机中，普遍采用了贴片元件，元件外形小，芯片和焊点都大大缩小，给维修带来很大困难。对此在拆焊小元件时，要细心，耐心，掌握正确方法：使用热风枪垂直来回吹，温度适当就可以用镊子取下元件。 （2）SOP封装芯片拆焊方法 1）在用热风枪拆焊贴片 IC之前，一定要将手机电路班上的备用电池拆下，否则，备用电很容易受热爆炸，对人身构成威胁。 2）将电路板固定在手机维修平台上，打开带灯放大镜，仔...
