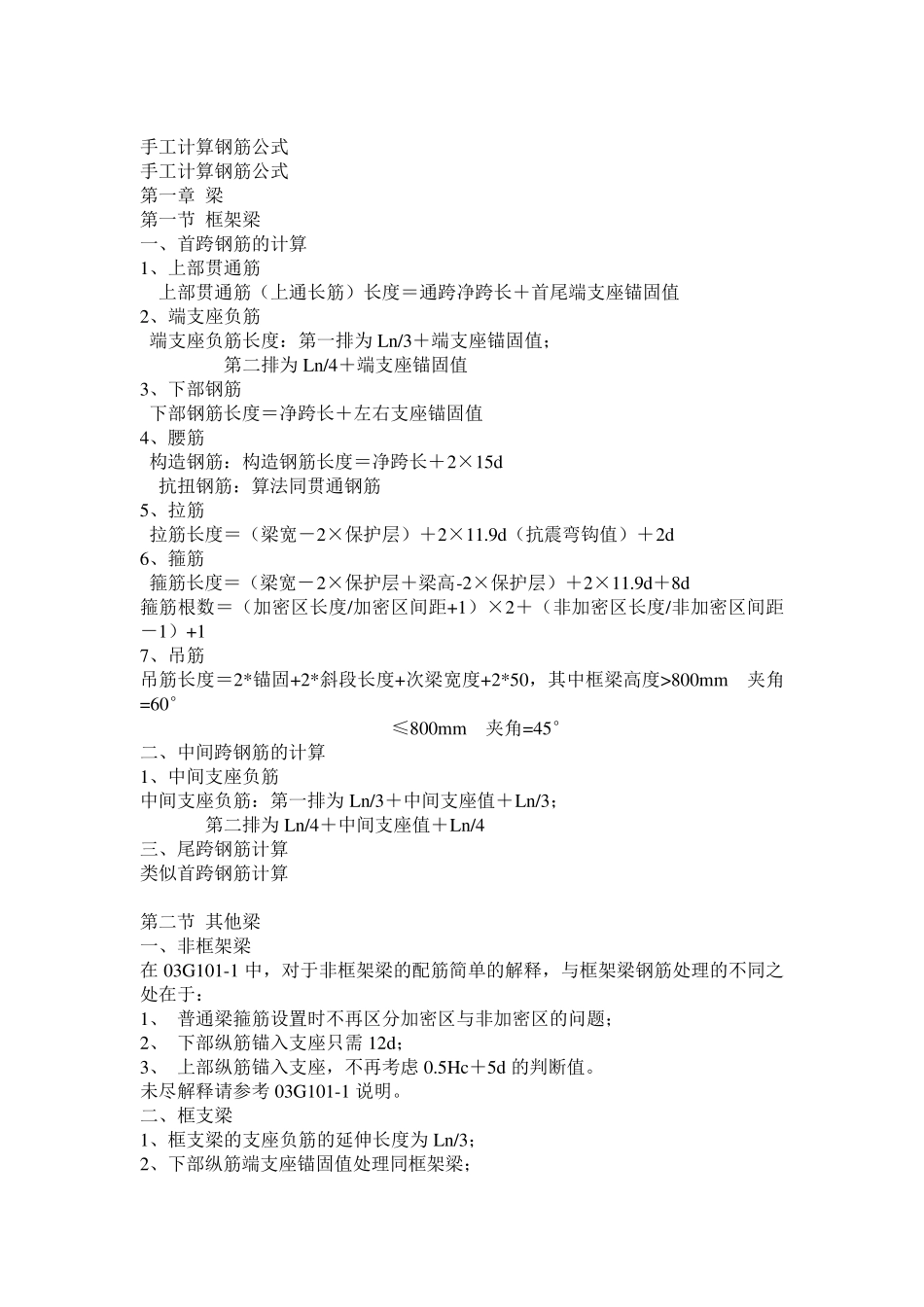

手工计算钢筋公式 手工计算钢筋公式 第一章 梁 第一节 框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 7、吊筋 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60° ≤800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3； 第二排为Ln/4＋中间支座值＋Ln/4 三、尾跨钢筋计算 类似首跨钢筋计算 第二节 其他梁 一、非框架梁 在 03G101-1 中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于： 1、 普通梁箍筋设置时不再区分加密区与非加密区的问题； 2、 下部纵筋锚入支座只需 12d； 3、 上部纵筋锚入支座，不再考虑 0.5Hc＋5d 的判断值。 未尽解释请参考 03G101-1 说明。 二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3； 2、下部纵筋端支座锚固值处理同框架梁； 3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae； 4、梁中部筋伸至梁端部水平直锚，再横向弯折 15d； 5、箍筋的加密范围为≥0.2Ln1≥1.5hb； 7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。 第二章 剪力墙 在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在： 1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系； 2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式； 3、剪力墙在立面上有各种洞口； 4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同； 5、墙柱有各种箍筋组合； 6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。 需要计算的工程量 第一节 剪力墙墙身 一、剪力墙墙身水平钢筋 1、墙端为暗柱时 A、外侧钢筋连续通过 外侧钢筋长度＝墙长-保护层 内侧钢筋＝墙长-保护层+弯...
