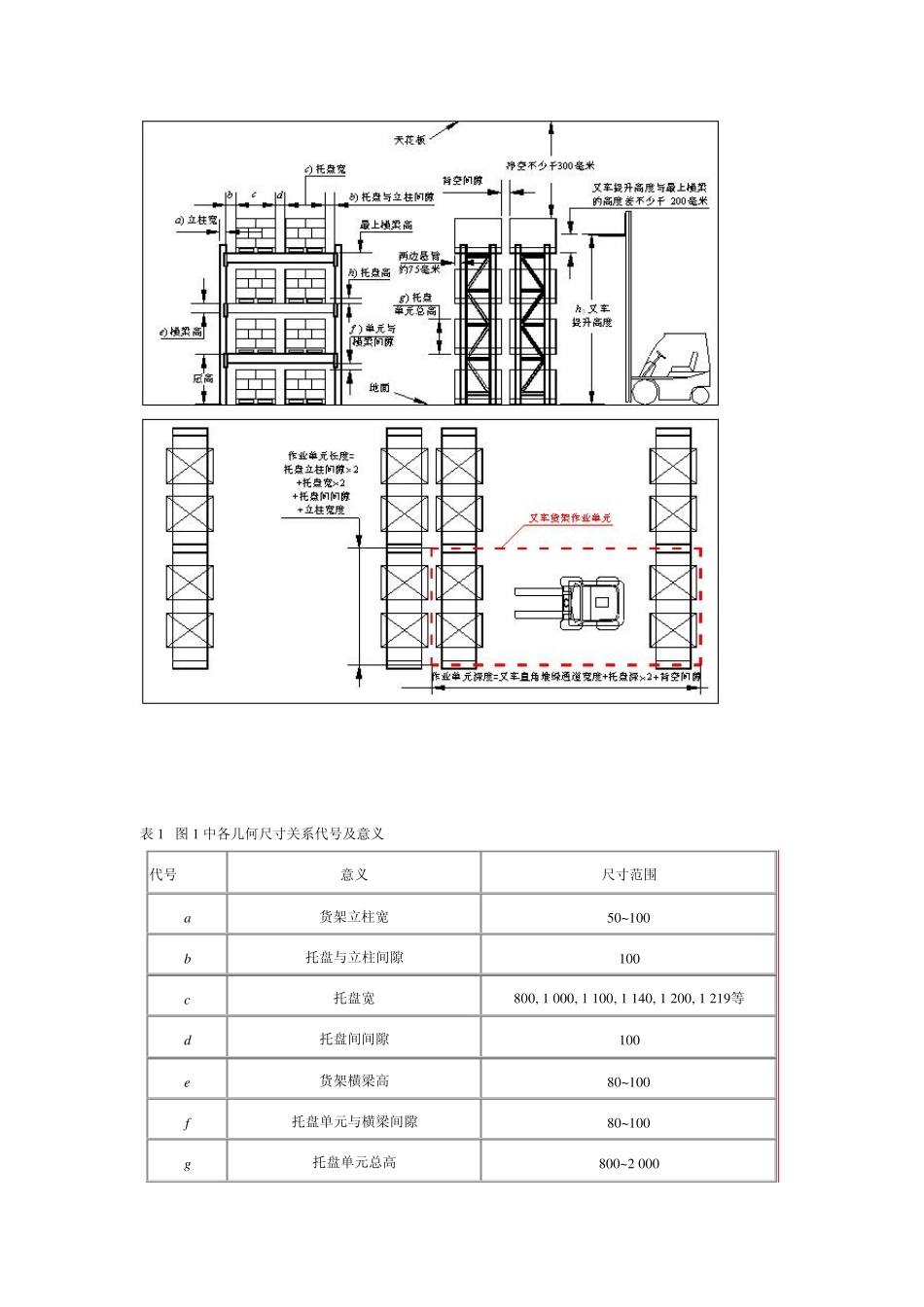

托盘货架仓库设计中的三单元几何计算法 伊俊敏 华东交通大学 机电学院 工业工程与物流学系 托盘货架仓库是现在最常见的仓储形式,它具有多种优点,如:存取方便,出入库存取不受物品先后顺序的限制,能满足FIFO 的要求;采用立柱与横梁的组合形式,方便货格空间调整;架设施工简易、费用经济;适用于叉车等机械作业存取;存储容量较大,货架高度适中,适合于大多数工业建筑。 在仓库设计中,要确定库房面积。库房面积包括存储面积和辅助面积,存储面积指货架和作业通道实际占用面积;辅助面积指收发、分拣作业场地、通道、办公室和卫生间等需要的面积。货架存储区面积的计算方法有多种,传统的方法如荷重计算法、类比法,还有公式计算法。 荷重计算法是一种经验算法,通常以每种货物的荷重因子(stow age factor,即每吨货物存储时平均占用的体积)为基础,再根据库存量、储备期和单位面积的荷重能力来确定仓库面积。这种计算方法适合散装货物,在我国计划经济时代应用较多,但因为现在储备期时间大为缩短和采用货架、托盘后货物的单位面积荷重能力数据大为改变,应用不多。 面积较难计算时,可以采用类比法,以同类仓库面积比较类推出所需面积。 公式计算法综合考虑集装单元存储系统的四种方式:单元堆垛( block stacking),深巷式存储(deep lane storage,或称贯通式货架存储),单深货架存储(single-deep storage rack)和双深货架存储(double-deep storage rack),采用一套变量和公式来计算面积。 公式计算法实质上是根据单元堆垛与货架存储的几何特征来得出公式的,只是这些公式比较复杂,变量多,在实际应用中多有不便。 本文介绍一种基于三种单元的几何计算法,它是通过托盘货架存储的几何关系直接计算出货架区所占的存储面积。存储面积的计算与库内货物存储方式、存储策略、空间利用、装卸搬运机械的类型以及通道等有关,在设计时要确定具体要求、根据实际情况确定几何尺寸关系,画出图形,再行计算。几何计算法既有形象的图形表现,也便于结果的调整与讨论,不失为一种实用性好的方法。 采用托盘货架存储的几何计算以托盘为单元,要确定货架货格尺寸,货架排列和层数,再确定一个叉车货架存储单元,以此单元的个数来确定存储区的面积和形状。即托盘货架布置几何设计时抓住三个单元的设计: Ø 托盘单元。要确定箱式货物在选定托盘上的堆放方式,形成不能超出托盘尺寸的托盘单元货物最大尺寸。这涉及到托盘...
