扣件式脚手架界面参数表

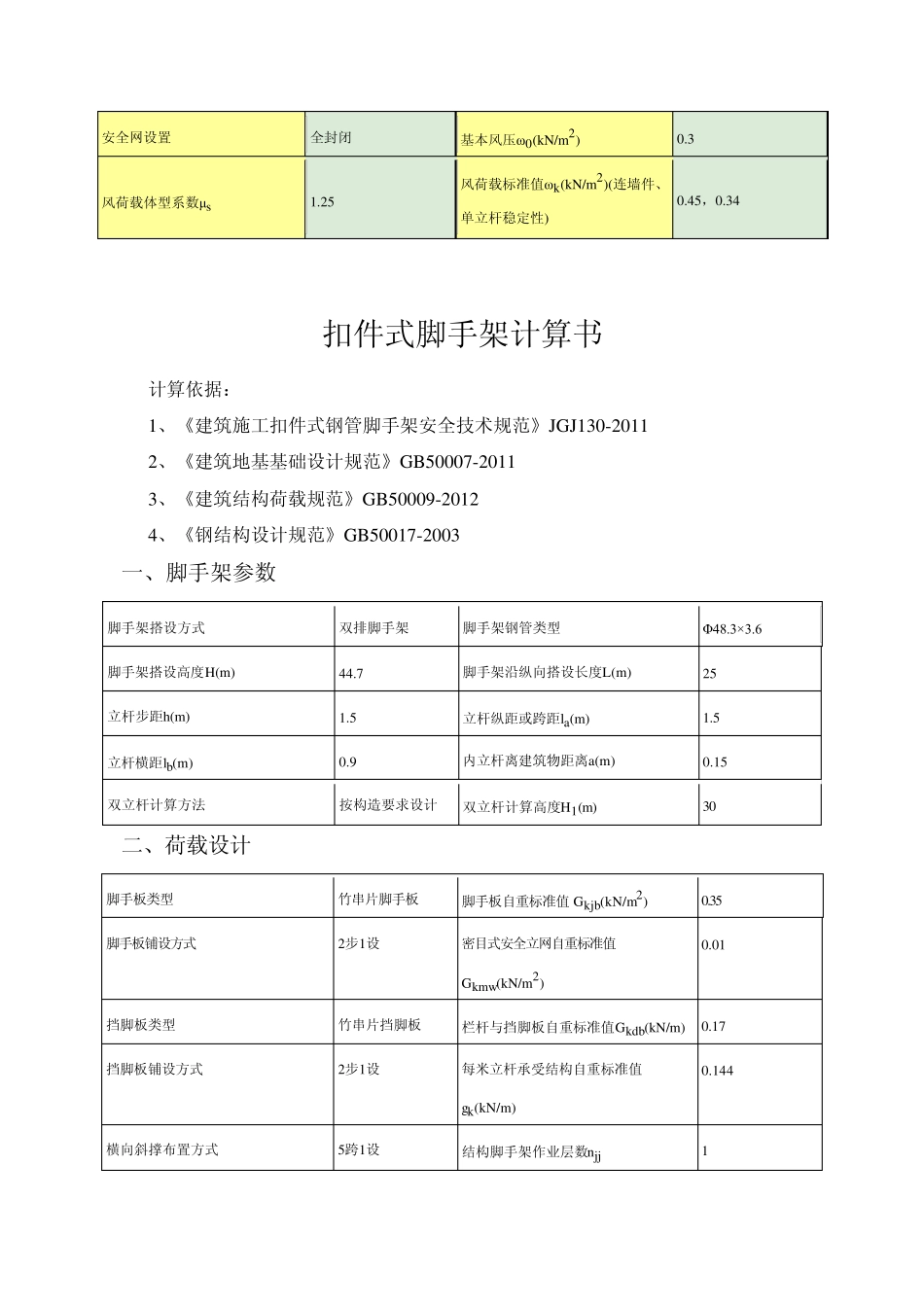

扣件式脚手架界面参数表 一、基本参数 脚手架搭设方式 双排脚手架 脚手架钢管类型 Φ48.3×3.6 脚手架搭设高度H(m) 44.7 脚手架沿纵向搭设长度L(m) 25 立杆步距h(m) 1.5 立杆纵距或跨距la(m) 1.5 立杆横距lb(m) 0.9 内立杆离建筑物距离a(m) 0.15 双立杆计算方法 按构造要求设计 双立杆计算高度H1(m) 30 纵、横向水平杆布置方式 纵向水平杆在上 横向水平杆上纵向水平杆根数 2 横杆与立杆连接方式 单扣件 扣件抗滑移折减系数 0.8 二、连墙件 连墙件布置方式 两步两跨 连墙件连接方式 扣件连接 连墙件约束脚手架平面外变形轴向力N0(kN) 3 立杆计算长度系数μ 1.5 连墙件计算长度l0(mm) 600 连墙件截面面积Ac(mm2) 489 连墙件截面回转半径i(mm) 158 连墙件抗压强度设计值[f](N/mm2) 205 连墙件与扣件连接方式 双扣件 扣件抗滑移折减系数 0.85 三、钢丝绳卸荷 钢丝绳不均匀系数α 0.85 钢丝绳安全系数k 9 钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量[n] 5 吊环设置 共用 卸荷系数Kf 0.8 上部增加荷载高度(m) 6 脚手架卸荷次数N 1 第1次卸荷卸荷点位置高度hx(m) 27 第1次卸荷卸荷点净高hj(m) 21 第1次卸荷钢丝绳上下吊点的竖向距离ls(m) 3 第1次卸荷上吊点距内立杆下吊点的水平距离HS(mm) 200 第1次卸荷上吊点距外立杆下吊点的水平距离HS(mm) 1100 第1次卸荷卸荷点水平间距HL(m) 3 四、施工荷载 结构脚手架作业层数njj 1 结构脚手架荷载标准值Gkjj(kN/m2) 3 装修脚手架作业层数 nzj 1 装修脚手架荷载标准值Gkzj(kN/m2) 2 五、脚手架自重荷载 脚手板类型 竹串片脚手板 脚手板自重标准值 Gkjb(kN/m2) 0.35 挡脚板类型 竹串片挡脚板 栏杆与挡脚板自重标准值Gkdb(kN/m) 0.17 脚手板铺设方式 2步1设 密目式安全立网自重标准值Gkmw(kN/m2) 0.01 挡脚板铺设方式 2步1设 每米立杆承受结构自重标准值gk(kN/m) 0.144 横向斜撑布置方式 5跨1设 六、地基基础 地基土类型 粘性土 地基承载力特征值fg(kPa) 140 垫板底面积A(m2) 0.25 地基承载力调整系数 kc 1 脚手架放置位置 地基 七、风荷载 考虑风荷载 是 地区 北京北京 安全网设置 全封闭 基本风压ω0(kN/m2) 0.3 风荷载体型系数μs 1.25 风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性) 0.45，0.34 扣件式脚手架计算书 计算依据： 1...
