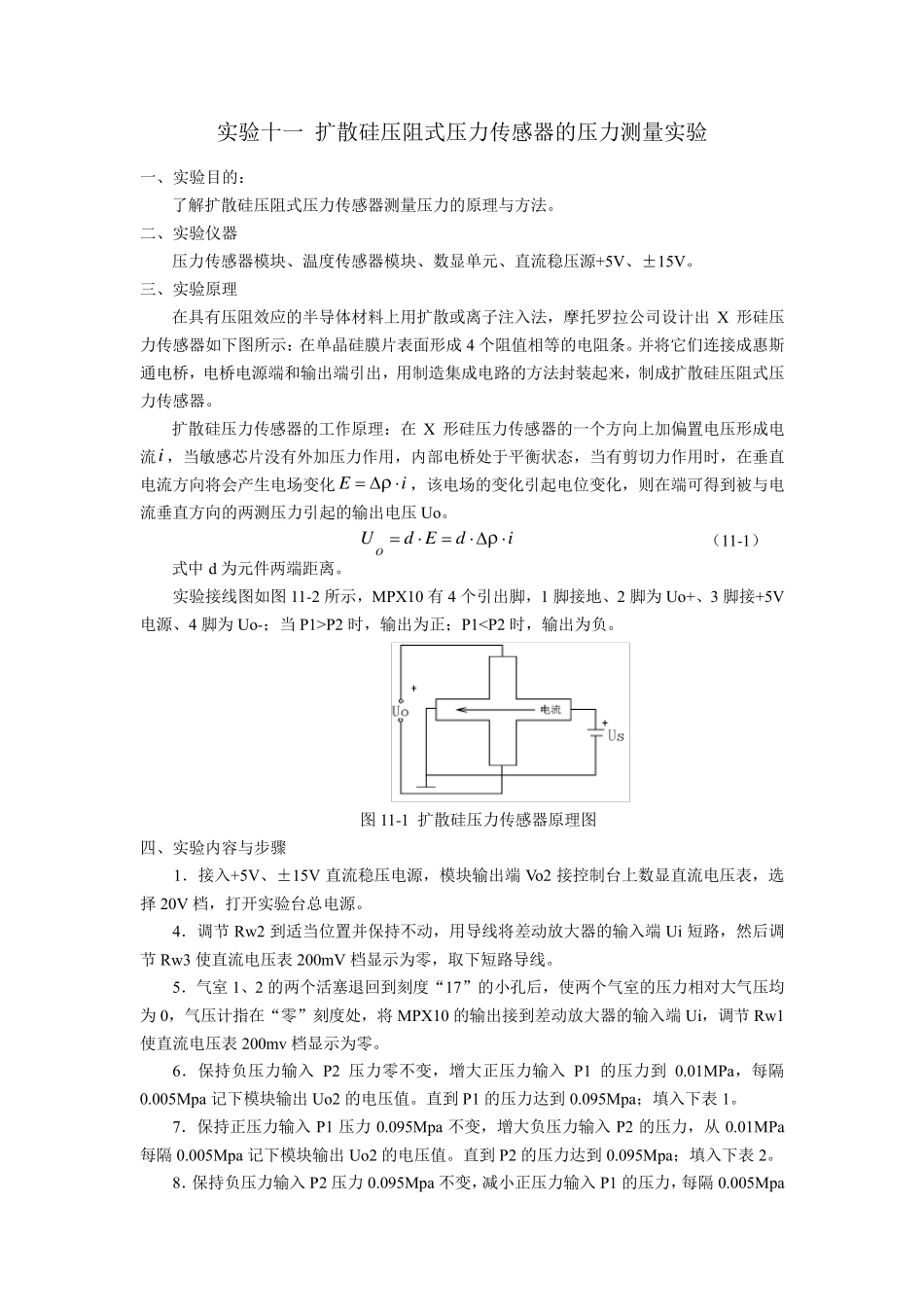

实验十一 扩散硅压阻式压力传感器的压力测量实验 一、实验目的: 了解扩散硅压阻式压力传感器测量压力的原理与方法。 二、实验仪器 压力传感器模块、温度传感器模块、数显单元、直流稳压源+5V、±15V。 三、实验原理 在具有压阻效应的半导体材料上用扩散或离子注入法,摩托罗拉公司设计出 X 形硅压力传感器如下图所示:在单晶硅膜片表面形成 4 个阻值相等的电阻条。并将它们连接成惠斯通电桥,电桥电源端和输出端引出,用制造集成电路的方法封装起来,制成扩散硅压阻式压力传感器。 扩散硅压力传感器的工作原理:在 X 形硅压力传感器的一个方向上加偏置电压形成电流i,当敏感芯片没有外加压力作用,内部电桥处于平衡状态,当有剪切力作用时,在垂直电流方向将会产生电场变化iE,该电场的变化引起电位变化,则在端可得到被与电流垂直方向的两测压力引起的输出电压Uo。 idEdUO (11-1) 式中 d 为元件两端距离。 实验接线图如图 11-2 所示,MPX10 有 4 个引出脚,1 脚接地、2 脚为 Uo+、3 脚接+5V电源、4 脚为 Uo-;当 P1>P2 时,输出为正;P1
