扬修电动门的调试及常见故障处理

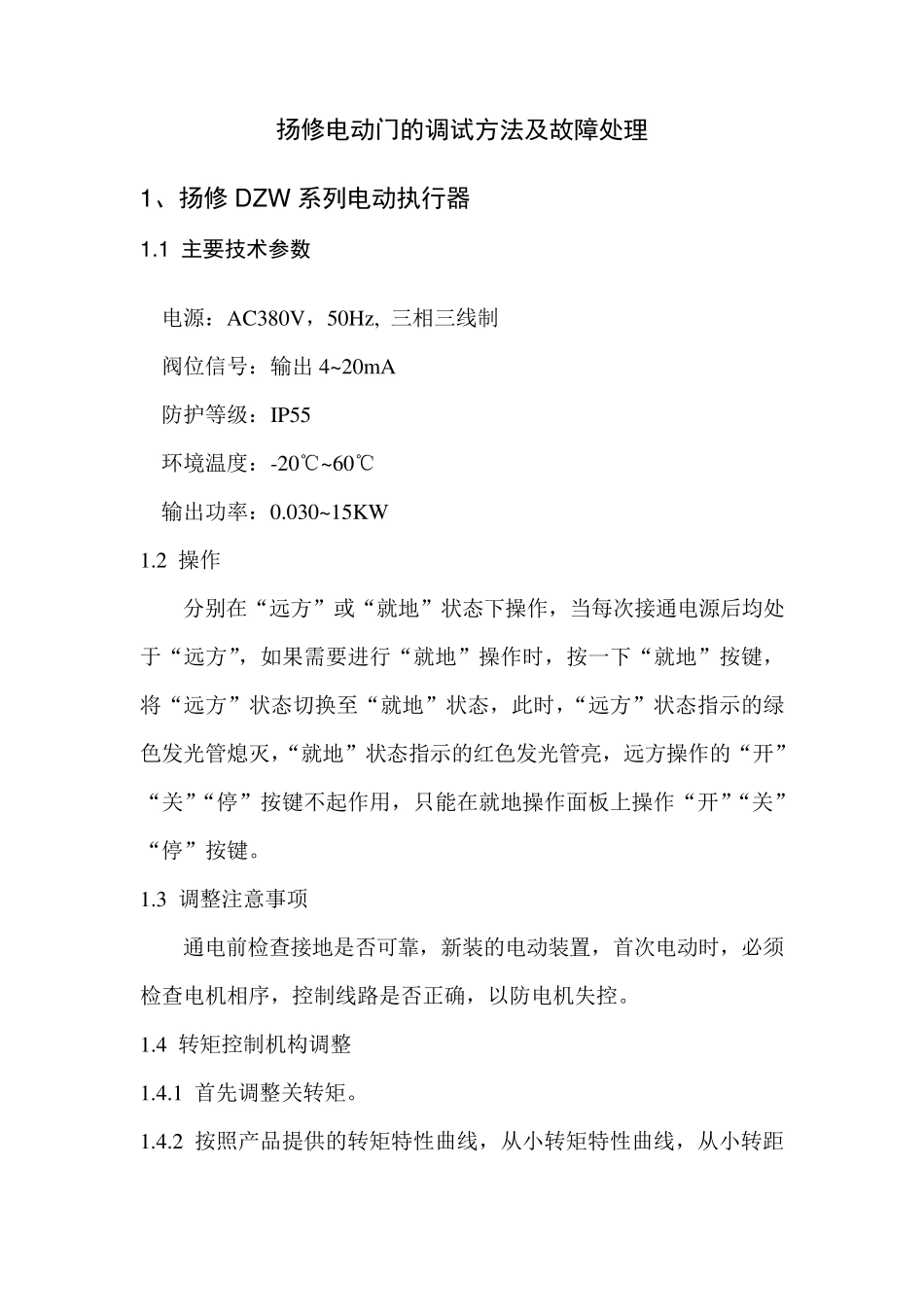

扬修电动门的调试及常见故障处理_第1页
1/6
扬修电动门的调试及常见故障处理_第2页
2/6
扬修电动门的调试及常见故障处理_第3页
3/6
扬修电动门的调试方法及故障处理 1、扬修DZW 系列电动执行器 1.1 主要技术参数 电源:AC380V,50Hz, 三相三线制 阀位信号:输出4~20mA 防护等级:IP55 环境温度:-20℃~60℃ 输出功率:0.030~15KW 1.2 操作 分别在“远方”或“就地”状态下操作,当每次接通电源后均处于“远方”,如果需要进行“就地”操作时,按一下“就地”按键,将“远方”状态切换至“就地”状态,此时,“远方”状态指示的绿色发光管熄灭,“就地”状态指示的红色发光管亮,远方操作的“开”“关”“停”按键不起作用,只能在就地操作面板上操作“开”“关”“停”按键。 1.3 调整注意事项 通电前检查接地是否可靠,新装的电动装置,首次电动时,必须检查电机相序,控制线路是否正确,以防电机失控。 1.4 转矩控制机构调整 1.4.1 首先调整关转矩。 1.4.2 按照产品提供的转矩特性曲线,从小转矩特性曲线,从小转距值开始,逐渐增大转距值,直到阀门关严为止。 1 .4 .3 调整力矩,一般开方向转矩要比关方向转矩大。 1 .4 .4 以上调整均在空载无介质压力等因素下调整,在有压力、温度时应注意其能否关严,如关不严要适当增加,转矩值以关的严打的开为准。 1 .5 行程控制机构调整 1 .5 .1 用手动将阀门关严。 1 .5 .2 脱开行程控制机构,即用螺丝刀将行程控制机构顶杆推进并转9 0 °使主动小齿轮与计数器个位齿轮组脱开。 1 .5 .3 用螺丝刀旋转“关”向调整轴按箭头方向旋转直到凸轮压住弹簧压板使微动开关动作为止,则关向行程初步调好。 1 .5 .4 松开顶杆使主动齿轮与两边个位齿轮正确啮合,为保证其正确啮合,在松开顶杆后,必须用螺丝刀稍许,左右转动调整轴。 1 .5 .5 开方向调整:在关方向调整好以后,用手将阀门开到所需的位置,然后脱开行程控制机构,旋转“开”向调整轴,按箭头方向旋转直到凸轮压住弹簧板,使微动开关动作为止,再使行程机构与主动齿轮啮合则开向行程调完,可反复按以上步骤操作调校。 2 .常见故障处理 2 .1 电源缺相常见故障原因分析及排除方法 执行机构电源缺相分静态缺相和动态缺相两种类型。区分这两种缺相类型的快速方法是:在就地方式下,转动操作钮(黑色钮)向开或关方向动作,若显示屏立即打出“电源缺相”报警则为静态缺相;若1 -2 秒后显示屏打出“电源缺相”报警则为动态缺相;两种缺相的故障原因分析和故障排除的方法是有区别的。 2 .1 .1 静态缺相常见故障原因分析...
