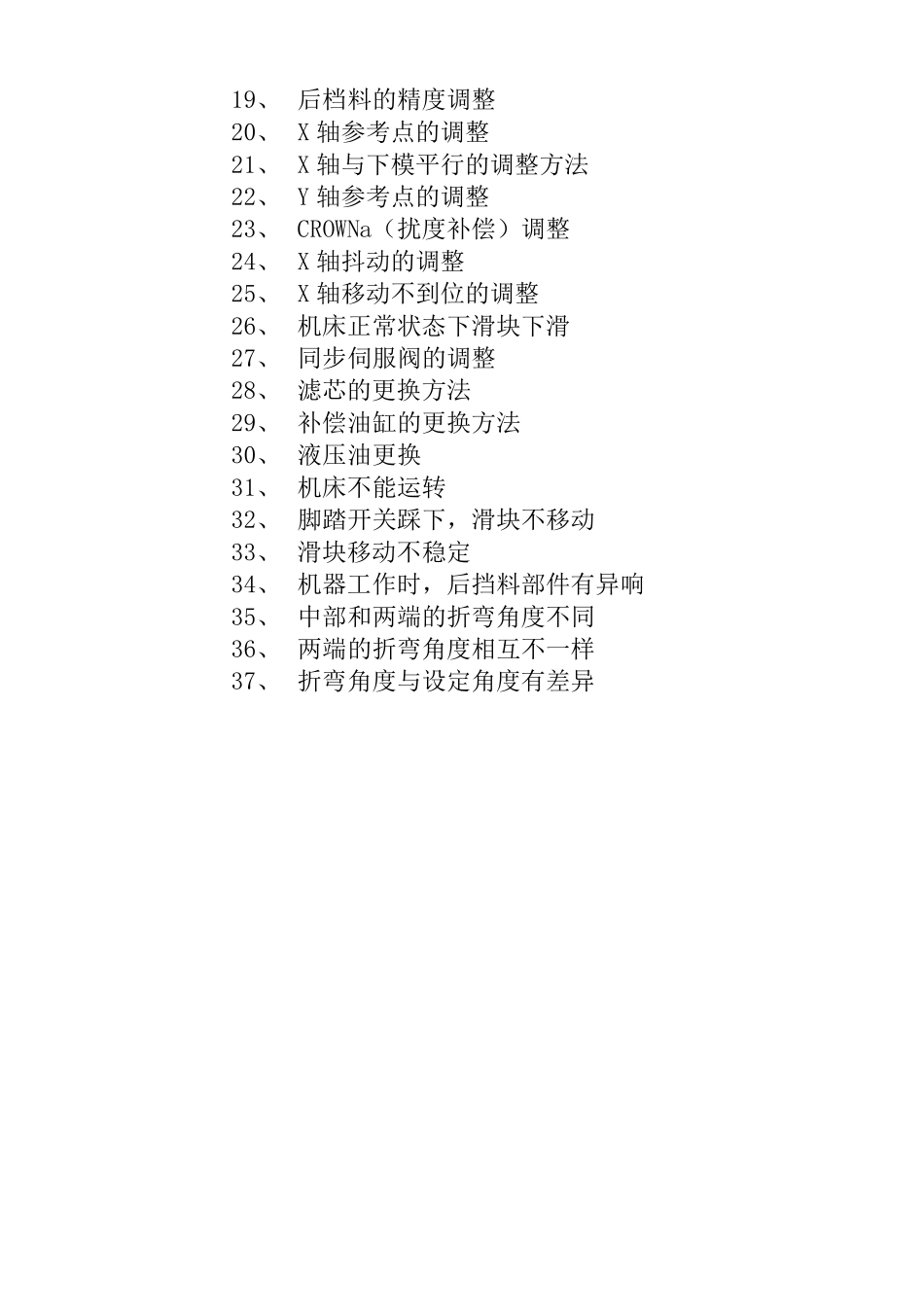

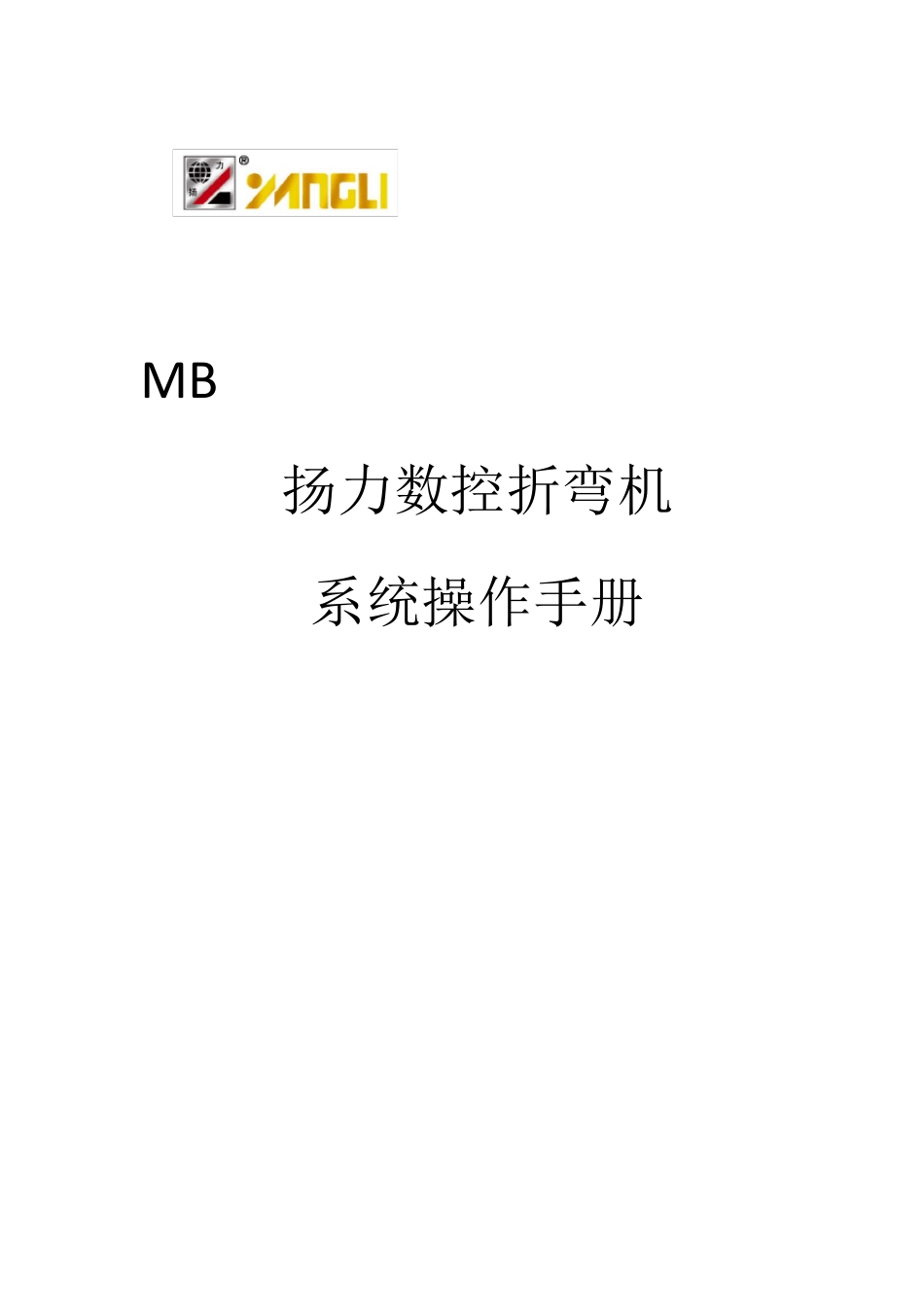

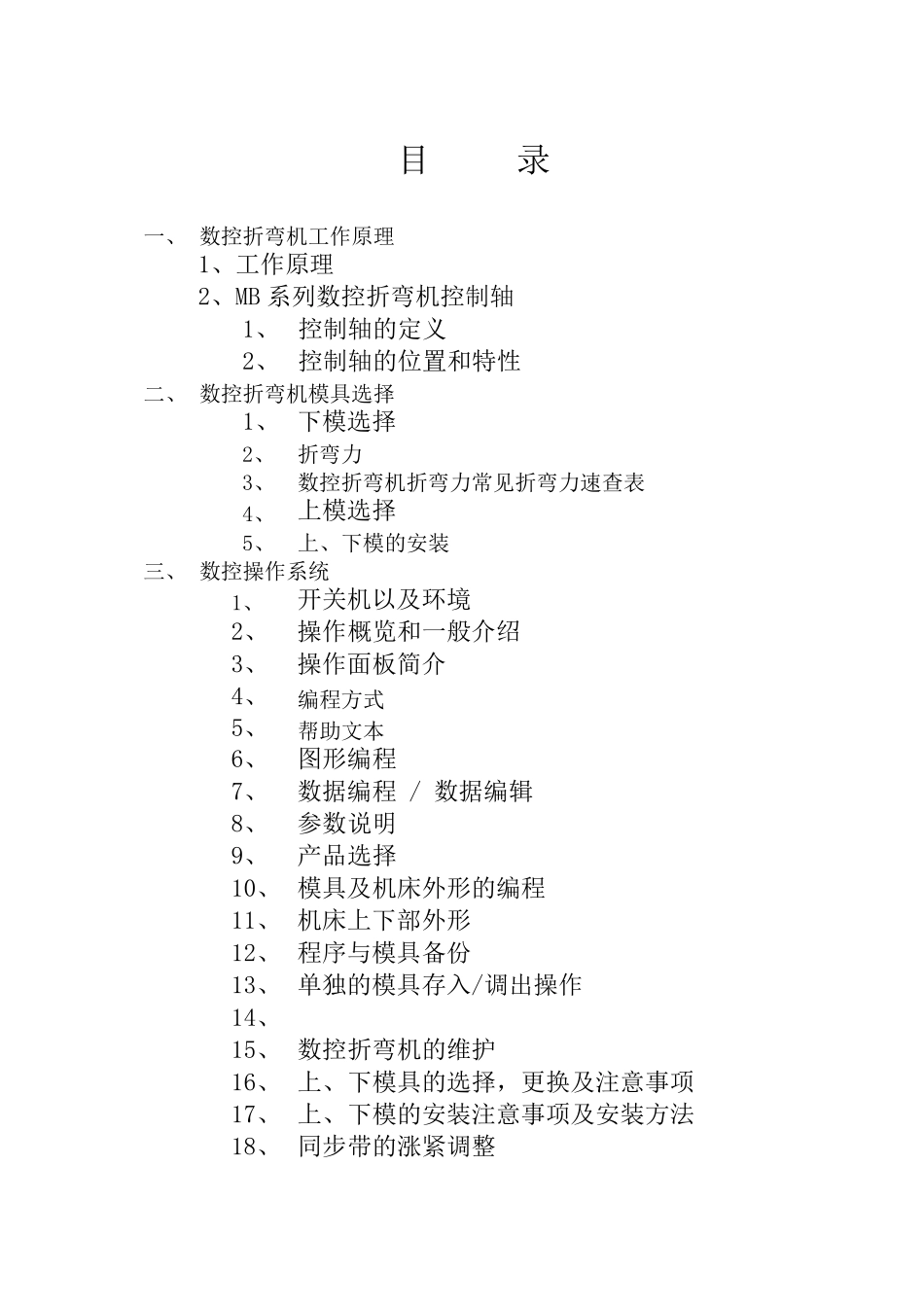

M B 扬力数控折弯机 系统操作手册 目 录 一、 数控折弯机工作原理 1、工作原理 2、MB 系列数控折弯机控制轴 1、 控制轴的定义 2、 控制轴的位置和特性 二、 数控折弯机模具选择 1、 下模选择 2、 折弯力 3、 数控折弯机折弯力常见折弯力速查表 4、 上模选择 5、 上、下模的安装 三、 数控操作系统 1、 开关机以及环境 2、 操作概览和一般介绍 3、 操作面板简介 4、 编程方式 5、 帮助文本 6、 图形编程 7、 数据编程 / 数据编辑 8、 参数说明 9、 产品选择 10、 模具及机床外形的编程 11、 机床上下部外形 12、 程序与模具备份 13、 单独的模具存入/调出操作 14、 15、 数控折弯机的维护 16、 上、下模具的选择，更换及注意事项 17、 上、下模的安装注意事项及安装方法 18、 同步带的涨紧调整 19、 后档料的精度调整 20、 X 轴参考点的调整 21、 X 轴与下模平行的调整方法 22、 Y 轴参考点的调整 23、 CROWNa（扰度补偿）调整 24、 X 轴抖动的调整 25、 X 轴移动不到位的调整 26、 机床正常状态下滑块下滑 27、 同步伺服阀的调整 28、 滤芯的更换方法 29、 补偿油缸的更换方法 30、 液压油更换 31、 机床不能运转 32、 脚踏开关踩下，滑块不移动 33、 滑块移动不稳定 34、 机器工作时，后挡料部件有异响 35、 中部和两端的折弯角度不同 36、 两端的折弯角度相互不一样 37、 折弯角度与设定角度有差异 一、 数控折弯机工作原理 1、工作原理 MB8 系列数控折弯机是上动式的数控液压折弯机，集数控技术、伺服与液压技术于一体。 通过控制阀的动作来驱动左右油缸伸长与返回，这过程中带动机器的上横梁（滑块）上升与下降，上横梁的同步动作是结合了光栅尺讯号的反馈及比例阀发出的流量，通过荷兰 Delem 数控系统完成。 数控系统备有显示屏幕，可以人机对话，模拟折弯工序，不同角度工件的折弯可以一次成形。CNC 控制左、右油缸的两个阀的开口，如果需要，油缸内的流量可由伺服阀再分配，使上横梁垂直方向直线移动，移动量是由新测得的脉冲数来确定的。 来自 CNC 控制器的信号通过伺服阀变成液压信号来控制阀的动作，在液压系统中每个油缸都有自己的独立的控制回路，伺服阀以及填充阀。 2、MB 系列数控折弯机控制轴 1、控制轴的定义 MB8 系列折弯机通过CNC 所控制的轴定义如下： Y1—滑块左端油缸； Y2—滑块右端油...
