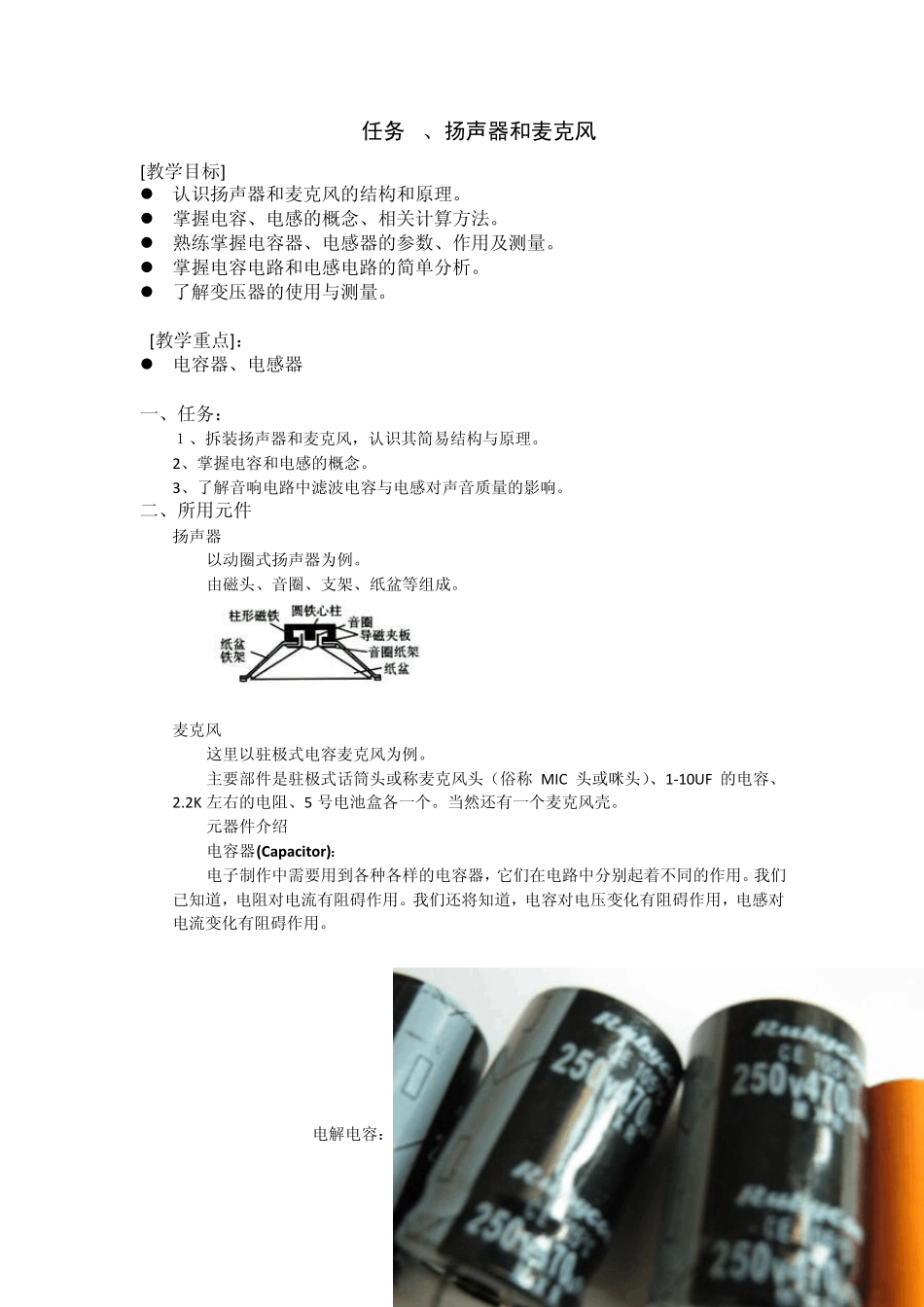

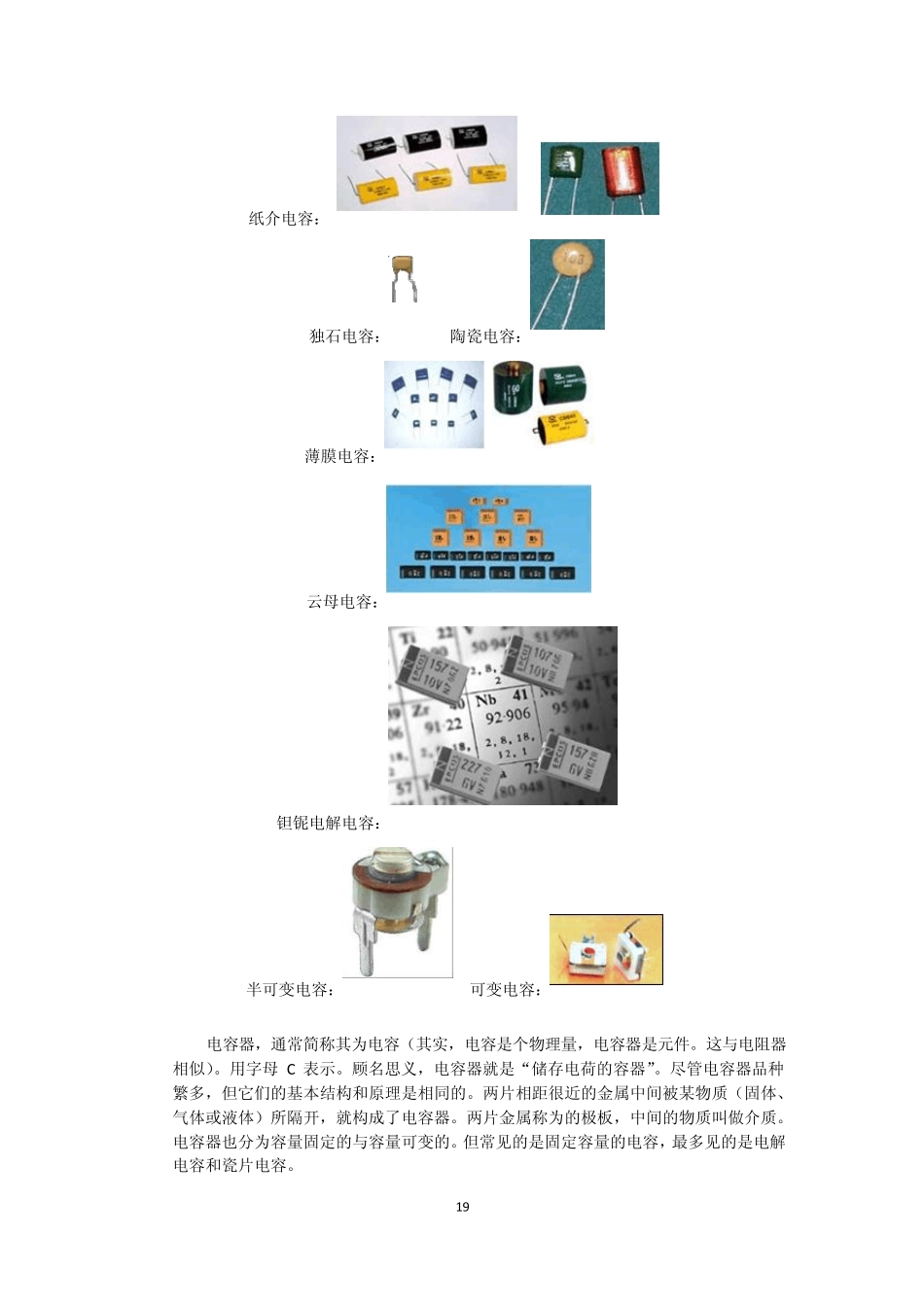

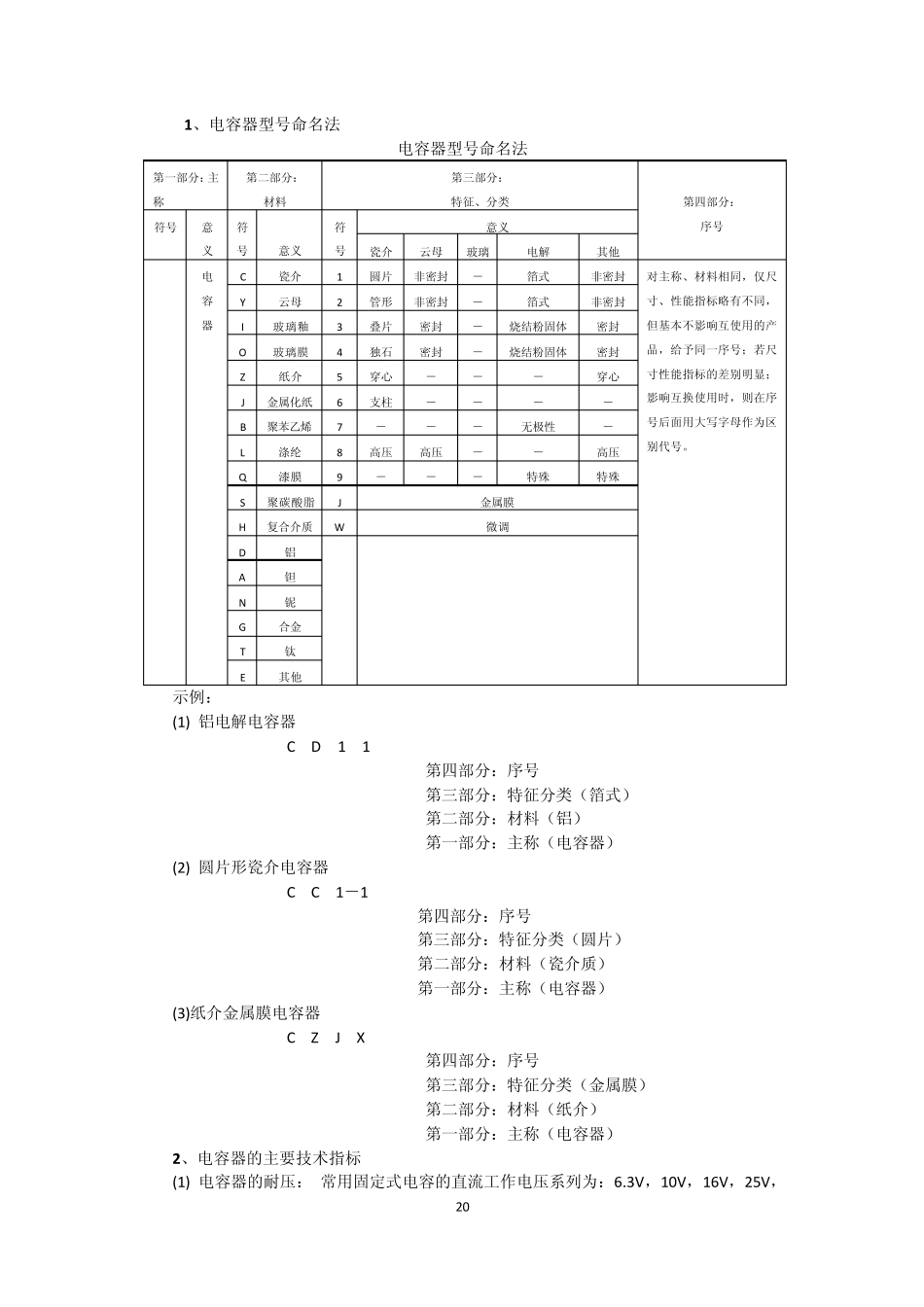

18 任务2、扬声器和麦克风 [教学目标] 认识扬声器和麦克风的结构和原理。 掌握电容、电感的概念、相关计算方法。 熟练掌握电容器、电感器的参数、作用及测量。 掌握电容电路和电感电路的简单分析。 了解变压器的使用与测量。 [教学重点]: 电容器、电感器 一、任务: 1、拆装扬声器和麦克风,认识其简易结构与原理。 2、掌握电容和电感的概念。 3、了解音响电路中滤波电容与电感对声音质量的影响。 二、所用元件 扬声器 以动圈式扬声器为例。 由磁头、音圈、支架、纸盆等组成。 麦克风 这里以驻极式电容麦克风为例。 主要部件是驻极式话筒头或称麦克风头(俗称 MIC 头或咪头)、1-10UF 的电容、2.2K 左右的电阻、5 号电池盒各一个。当然还有一个麦克风壳。 元器件介绍 电容器(Capacitor): 电子制作中需要用到各种各样的电容器,它们在电路中分别起着不同的作用。我们已知道,电阻对电流有阻碍作用。我们还将知道,电容对电压变化有阻碍作用,电感对电流变化有阻碍作用。 电解电容: 19 纸介电容: 独石电容: 陶瓷电容: 薄膜电容: 云母电容: 钽铌电解电容: 半可变电容:可变电容: 电容器,通常简称其为电容(其实,电容是个物理量,电容器是元件。这与电阻器相似)。用字母C 表示。顾名思义,电容器就是“储存电荷的容器”。尽管电容器品种繁多,但它们的基本结构和原理是相同的。两片相距很近的金属中间被某物质(固体、气体或液体)所隔开,就构成了电容器。两片金属称为的极板,中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容,最多见的是电解电容和瓷片电容。 20 1、电容器型号命名法 电容器型号命名法 第一部分:主称 第二部分: 材料 第三部分: 特征、分类 第四部分: 序号 符号 意 义 符号 意义 符号 意义 瓷介 云母 玻璃 电解 其他 电 容 器 C 瓷介 1 圆片 非密封 - 箔式 非密封 对主称、材料相同,仅尺寸、性能指标略有不同,但基本不影响互使用的产品,给予同一序号;若尺寸性能指标的差别明显;影响互换使用时,则在序号后面用大写字母作为区别代号。 Y 云母 2 管形 非密封 - 箔式 非密封 I 玻璃釉 3 叠片 密封 - 烧结粉固体 密封 O 玻璃膜 4 独石 密封 - 烧结粉固体 密封 Z 纸介 5 穿心 - - - 穿心 J 金属化纸 6 支柱 - - - - B...
