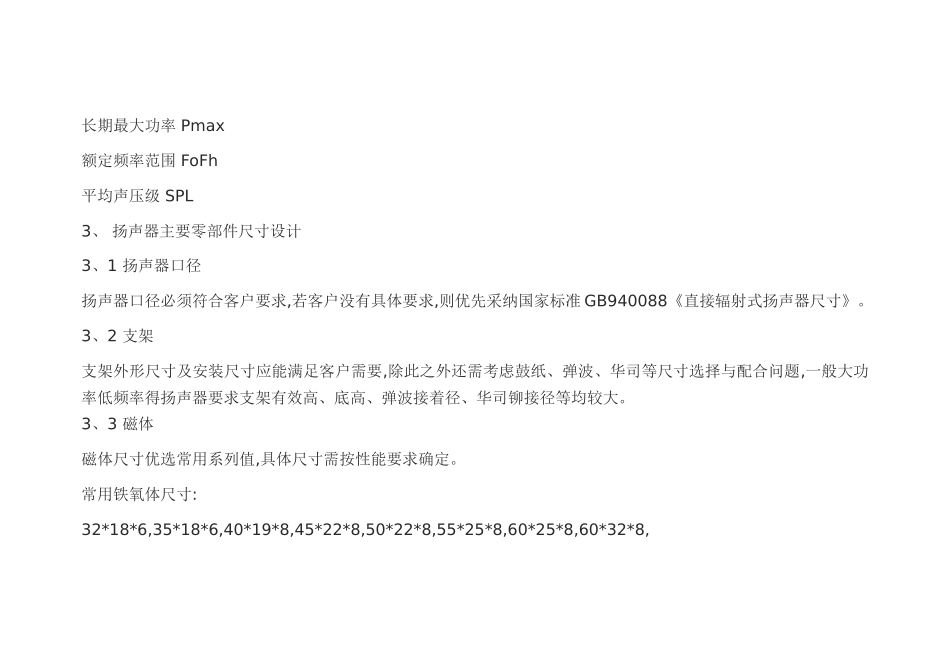

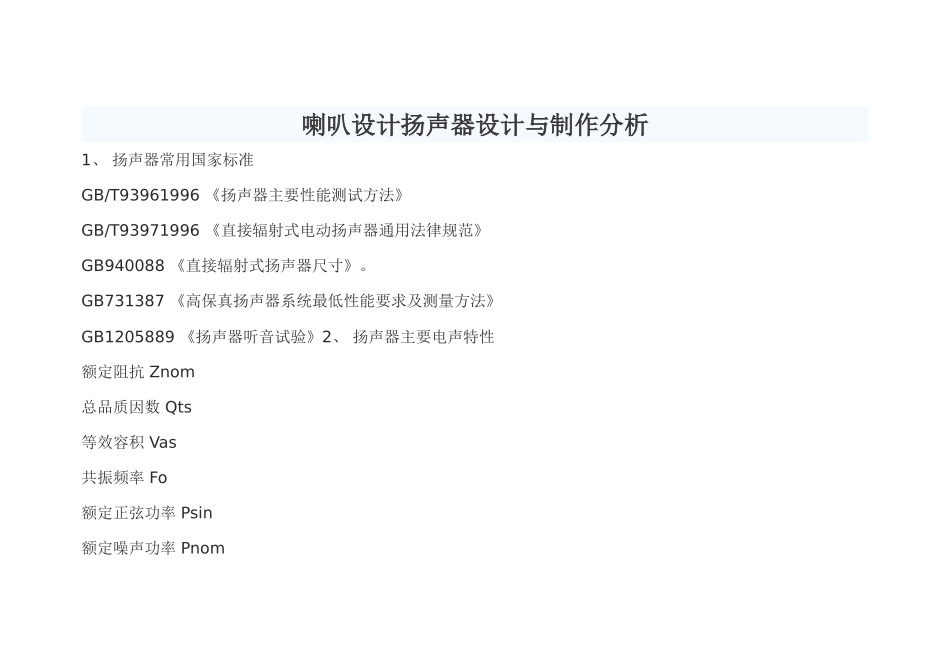

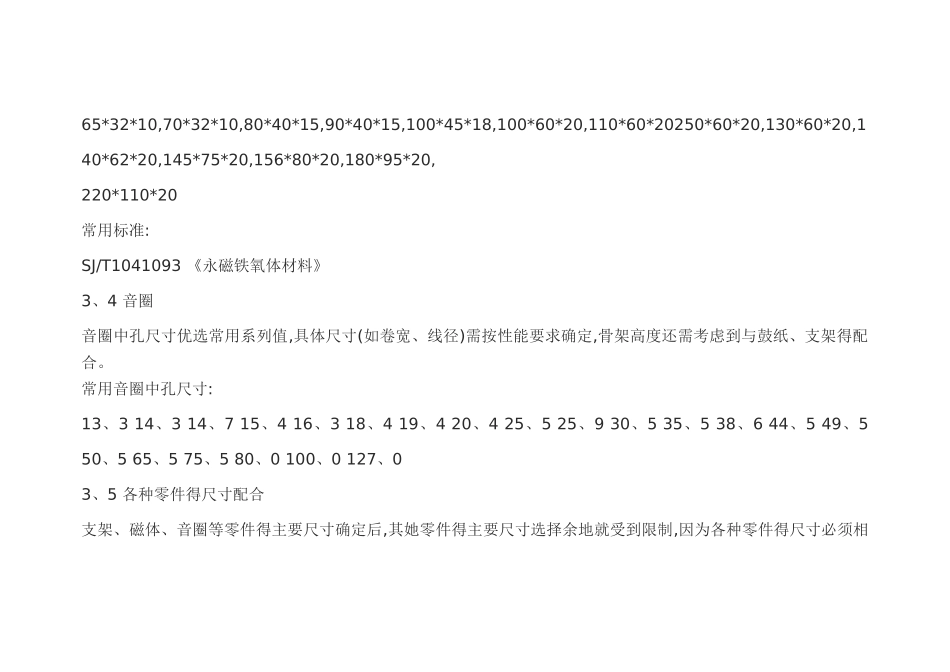

喇叭设计扬声器设计与制作分析1、 扬声器常用国家标准GB/T93961996 《扬声器主要性能测试方法》GB/T93971996 《直接辐射式电动扬声器通用法律规范》GB940088 《直接辐射式扬声器尺寸》。GB731387 《高保真扬声器系统最低性能要求及测量方法》GB1205889 《扬声器听音试验》2、 扬声器主要电声特性额定阻抗 Znom总品质因数 Qts等效容积 Vas共振频率 Fo额定正弦功率 Psin额定噪声功率 Pnom长期最大功率 Pmax额定频率范围 FoFh平均声压级 SPL3、 扬声器主要零部件尺寸设计3、1 扬声器口径扬声器口径必须符合客户要求,若客户没有具体要求,则优先采纳国家标准 GB940088《直接辐射式扬声器尺寸》。3、2 支架支架外形尺寸及安装尺寸应能满足客户需要,除此之外还需考虑鼓纸、弹波、华司等尺寸选择与配合问题,一般大功率低频率得扬声器要求支架有效高、底高、弹波接着径、华司铆接径等均较大。3、3 磁体磁体尺寸优选常用系列值,具体尺寸需按性能要求确定。常用铁氧体尺寸:32*18*6,35*18*6,40*19*8,45*22*8,50*22*8,55*25*8,60*25*8,60*32*8,65*32*10,70*32*10,80*40*15,90*40*15,100*45*18,100*60*20,110*60*20250*60*20,130*60*20,140*62*20,145*75*20,156*80*20,180*95*20,220*110*20常用标准:SJ/T1041093 《永磁铁氧体材料》3、4 音圈音圈中孔尺寸优选常用系列值,具体尺寸(如卷宽、线径)需按性能要求确定,骨架高度还需考虑到与鼓纸、支架得配合。常用音圈中孔尺寸:13、3 14、3 14、7 15、4 16、3 18、4 19、4 20、4 25、5 25、9 30、5 35、5 38、6 44、5 49、5 50、5 65、5 75、5 80、0 100、0 127、03、5 各种零件得尺寸配合支架、磁体、音圈等零件得主要尺寸确定后,其她零件得主要尺寸选择余地就受到限制,因为各种零件得尺寸必须相互配合,同时其性能参数也要相互配合。3、5、1 支架与鼓纸鼓纸外缘与支架胶合面一般需大于 2 mm (微型扬声器不受此限制,下同),鼓纸外径必须小于支架内径 1 mm 以上,鼓纸次外径不能小于支架次外径 3 mm 以上、也不能大于支架次外径 2 mm 以上,鼓纸有效高必须小于支架有效高 0、5 mm 以上。3、5、2 支架与弹波弹波外缘与支架胶合面一般需大于 2 mm ,弹波外径必须小于支架得弹波接着径 0、5 mm 以上,弹波有效高必须小于支架有效高与鼓纸有效高得差值 0、5 mm 以上。3、5、3 支架与华司配合尺寸主要取决于支架与华司得铆接工艺,总得要求铆接应牢固,内铆...
