扬声器常用参数的物理意义

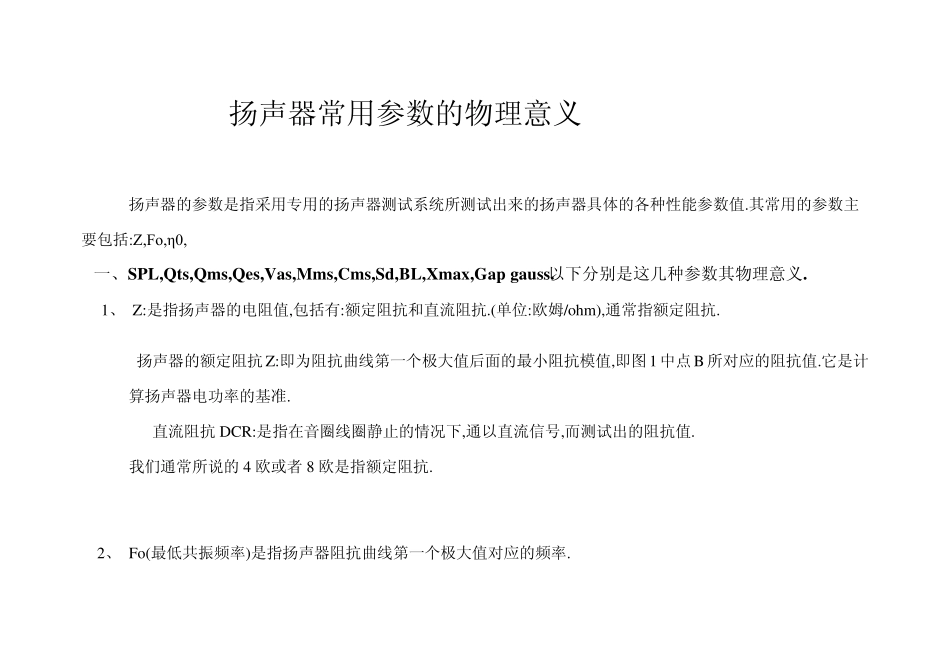

扬声器常用参数的物理意义 扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0, 一、SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义. 1、 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗. 扬声器的额定阻抗 Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图 1 中点 B 所对应的阻抗值.它是计算扬声器电功率的基准. 直流阻抗 DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值. 我们通常所说的4 欧或者 8 欧是指额定阻抗. 2、 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率. 单位:赫兹(Hz ). 扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线. 3、 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率. 4、 SPL(声压级):是指喇叭在通以额定阻抗1W 的电功率的电压时,在参考轴上与喇叭相距 1m 的点上产生的声压. 单位:分贝(dB). 5、 Qts :扬声器的总品质因数值. 6、 Qms:扬声器的机械品质因数值. 7 、Qes:扬声器的电品质因数值. 8、 Vas(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L). 9、 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram). 10、 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N). 11、 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2). 12、 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位 T*M). 13、 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm). 14、 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla). 二、扬声器的非线性失真 扬声器在重放音时会出现许多附加信号成分，从而形成非线性失真。其主要有以下几种。 1、谐波失真 磁隙中磁场不均匀、振动系统边缘折环和定心支片顺性在大振幅情况下会引起谐波失真。这种失真总是出现在低频段，频率越低，纸盆振幅越大，谐波失真越明显。 2、调制失真 扬声器音圈同时输入低频和高频信号，例如低频100~200HZ，高频6~7KHZ，纸盆则同时振动，并出现高频声振动调制低...
