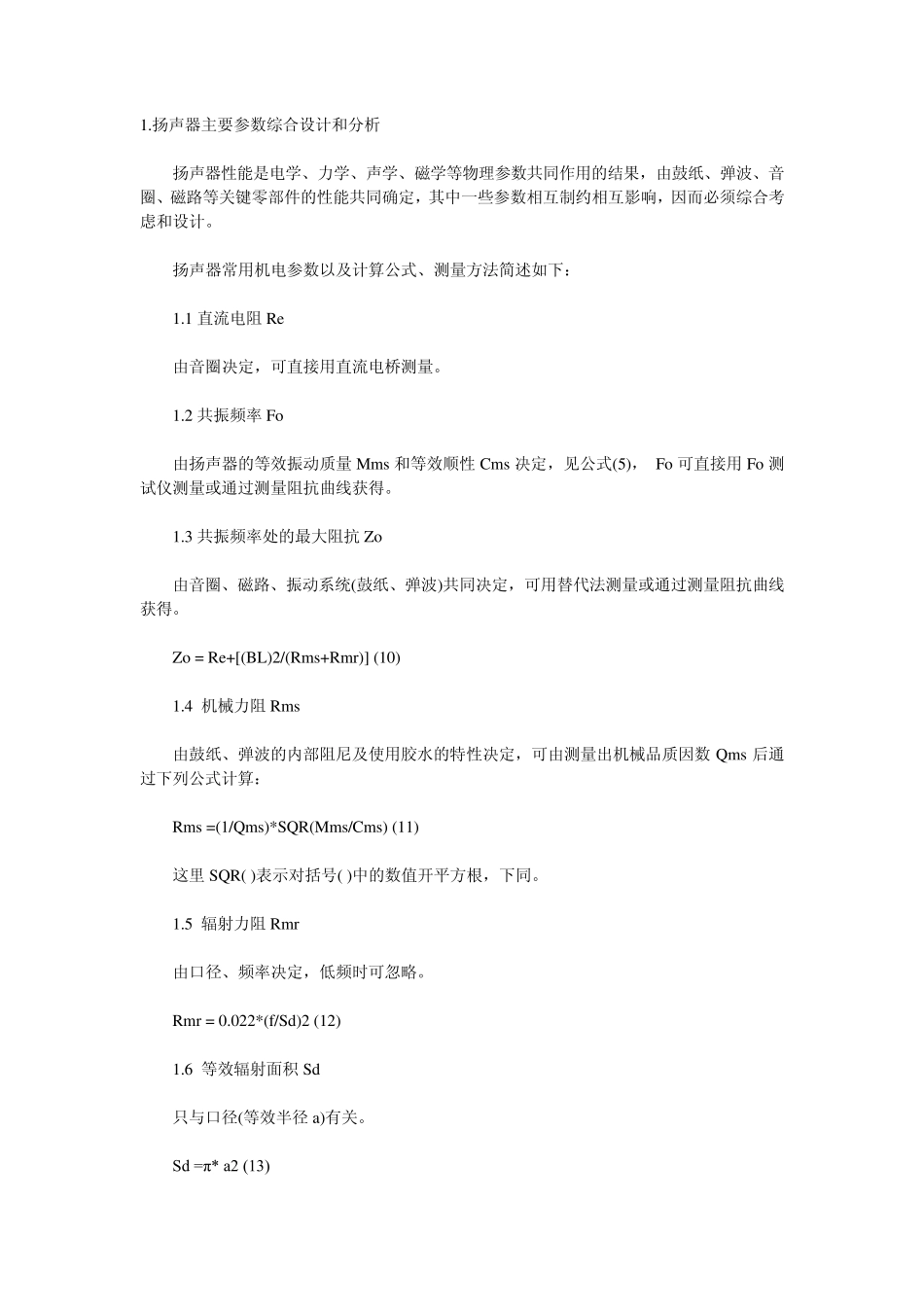

1.扬声器主要参数综合设计和分析 扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果,由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定,其中一些参数相互制约相互影响,因而必须综合考虑和设计。 扬声器常用机电参数以及计算公式、测量方法简述如下: 1.1 直流电阻 Re 由音圈决定,可直接用直流电桥测量。 1.2 共振频率 Fo 由扬声器的等效振动质量 Mms 和等效顺性Cms 决定,见公式(5), Fo 可直接用 Fo 测试仪测量或通过测量阻抗曲线获得。 1.3 共振频率处的最大阻抗 Zo 由音圈、磁路、振动系统(鼓纸、弹波)共同决定,可用替代法测量或通过测量阻抗曲线获得。 Zo = Re+[(BL)2/(Rms+Rmr)] (10) 1.4 机械力阻 Rms 由鼓纸、弹波的内部阻尼及使用胶水的特性决定,可由测量出机械品质因数Qms 后通过下列公式计算: Rms =(1/Qms)*SQR(Mms/Cms) (11) 这里 SQR( )表示对括号( )中的数值开平方根,下同。 1.5 辐射力阻 Rmr 由口径、频率决定,低频时可忽略。 Rmr = 0.022*(f/Sd)2 (12) 1.6 等效辐射面积 Sd 只与口径(等效半径 a)有关。 Sd =π* a2 (13) 1.7 机电耦合因子BL 由磁路Bg 值和音圈线有效长度L 决定,也可通过测量电气品质因数Qes 后用下列公式计算: (BL)2 =(Re/Qes)*SQR(Mms/Cms) (14) 1.8 等效振动质量Mms 由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr 共同决定, Mms 可由附加质量法测量获得。 Mms=Mm1+Mm2+2Mmr 1.9 辐射质量Mmr 只与口径(等效半径 a)有关。 Mmr =2.67*ρo* a3 (16) 其中ρ o=1.21kg/m3 为空气密度, a 为扬声器等效半径。 1.10 等效顺性 Cms 是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N). 由鼓纸顺性 Cm1、弹波顺性 Cm2 共同决定,此顺性即是我们所称的变位,只是单位需换算为国际单位制:m/N, 而变位可以用变位仪直接测量。Cms 可由附加容积法测量获得。 Cms=(Cm1*Cm2)/(Cm1+Cm2) (17) 1.11 等效容积 Vas 只与等效顺性、等效辐射面积有关。 Vas =ρo*c2*Sd2*Cms (18) 此处 c 为空气中的声速,c=344m/s 1.12 机械品质因数Qms 由振动系统的等效振动质量Mms、等效顺性 Cms、机械力阻 Rms 共同决定,Qms 可由阻抗曲线的测量获得。 Qms =(1/Rms)*SQR(Mms/Cms)=(Fo/Δf)*(Zo/Re) (19) f 为阻抗曲线上阻抗等于SQR(Zo*Re)所对应的两个频...
