钢管屋架施工方案

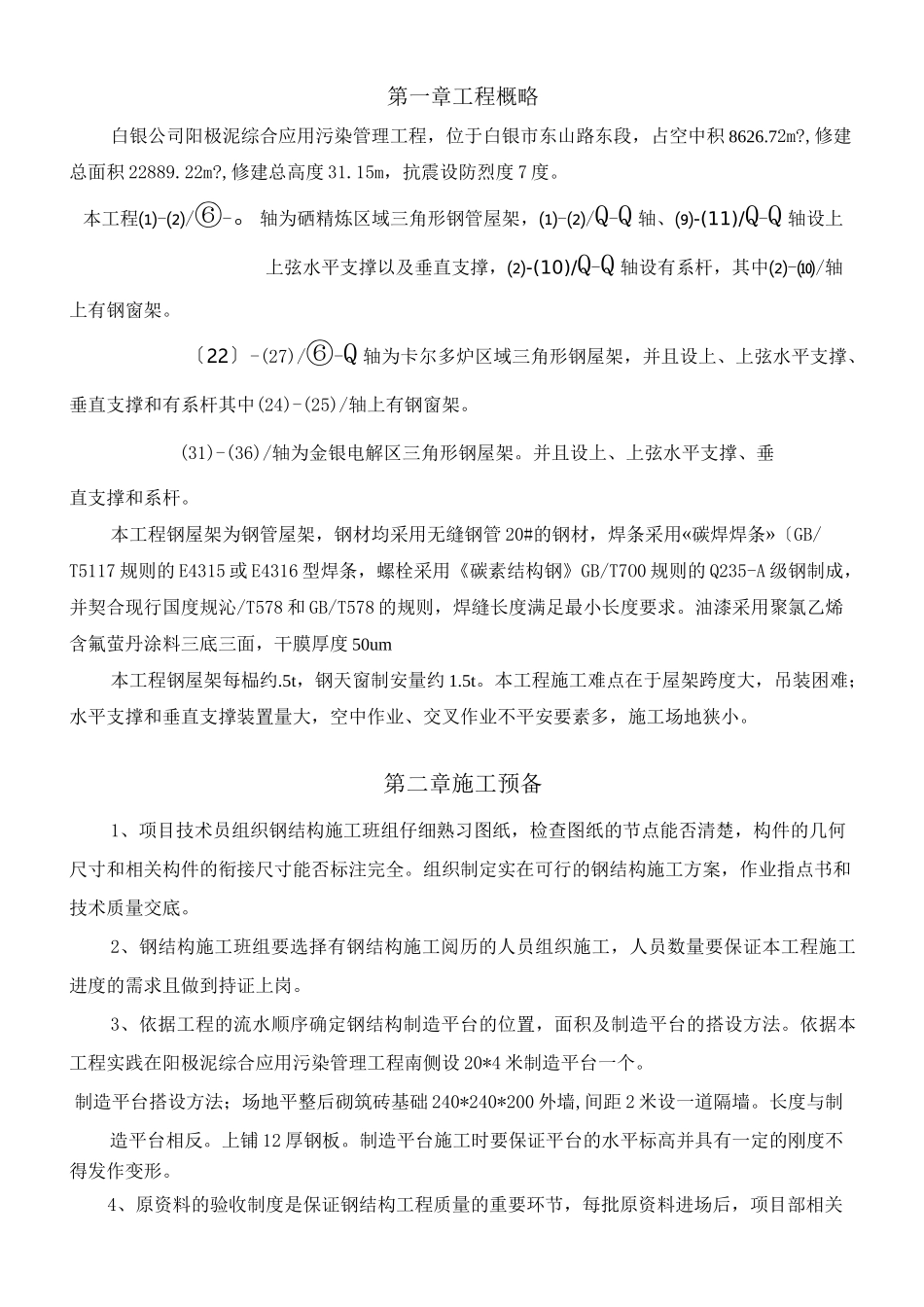

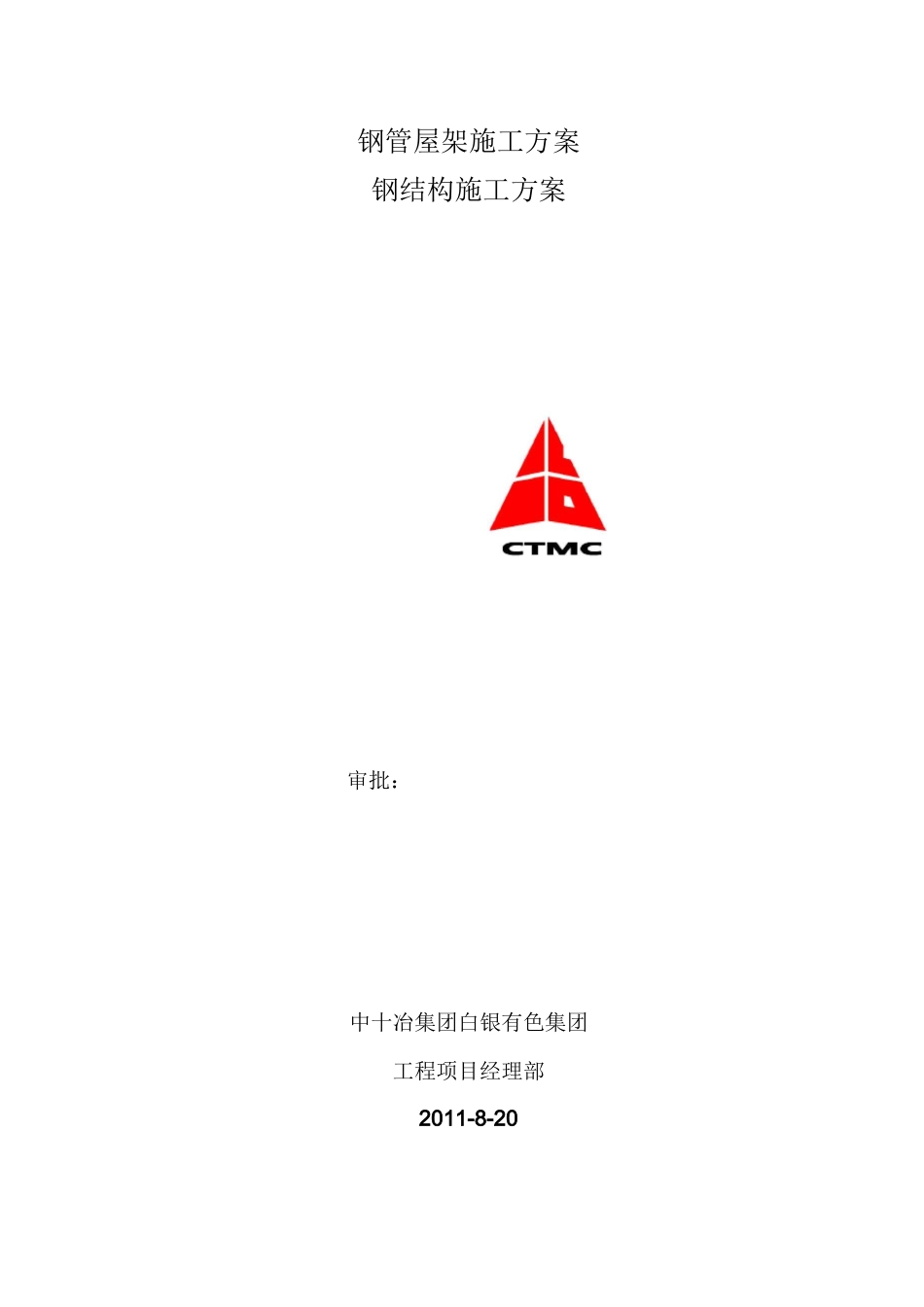

钢管屋架施工方案钢结构施工方案审批：中十冶集团白银有色集团工程项目经理部2011-8-20第一章工程概略白银公司阳极泥综合应用污染管理工程，位于白银市东山路东段，占空中积 8626.72m?,修建总面积 22889.22m?,修建总高度 31.15m，抗震设防烈度 7 度。本工程⑴-⑵/⑥-。轴为硒精炼区域三角形钢管屋架，⑴-⑵/Q-Q 轴、⑼-(11)/Q-Q 轴设上上弦水平支撑以及垂直支撑，⑵-(10)/Q-Q 轴设有系杆，其中⑵-⑽/轴上有钢窗架。〔22〕-(27)/⑥-Q 轴为卡尔多炉区域三角形钢屋架，并且设上、上弦水平支撑、垂直支撑和有系杆其中(24)-(25)/轴上有钢窗架。(31)-(36)/轴为金银电解区三角形钢屋架。并且设上、上弦水平支撑、垂直支撑和系杆。本工程钢屋架为钢管屋架，钢材均采用无缝钢管 20#的钢材，焊条采用«碳焊焊条»〔GB/T5117 规则的 E4315 或 E4316 型焊条，螺栓采用《碳素结构钢》GB/T7O0 规则的 Q235-A 级钢制成，并契合现行国度规沁/T578 和 GB/T578 的规则，焊缝长度满足最小长度要求。油漆采用聚氯乙烯含氟萤丹涂料三底三面，干膜厚度 50um本工程钢屋架每榀约.5t，钢天窗制安量约 1.5t。本工程施工难点在于屋架跨度大，吊装困难；水平支撑和垂直支撑装置量大，空中作业、交叉作业不平安要素多，施工场地狭小。第二章施工预备1、项目技术员组织钢结构施工班组仔细熟习图纸，检查图纸的节点能否清楚，构件的几何尺寸和相关构件的衔接尺寸能否标注完全。组织制定实在可行的钢结构施工方案，作业指点书和技术质量交底。2、钢结构施工班组要选择有钢结构施工阅历的人员组织施工，人员数量要保证本工程施工进度的需求且做到持证上岗。3、依据工程的流水顺序确定钢结构制造平台的位置，面积及制造平台的搭设方法。依据本工程实践在阳极泥综合应用污染管理工程南侧设 20*4 米制造平台一个。制造平台搭设方法；场地平整后砌筑砖基础 240*240*200 外墙,间距 2 米设一道隔墙。长度与制造平台相反。上铺 12 厚钢板。制造平台施工时要保证平台的水平标高并具有一定的刚度不得发作变形。4、原资料的验收制度是保证钢结构工程质量的重要环节，每批原资料进场后，项目部相关人员要对进场原资料的数量、种类、各项目的、规格尺寸等停止验收，并与设计图纸逐一核对。凡触及平安、功用的原资料及成品按规则停止复验，并经监理工程师见证取样、送样。进场的原资料必需具有出厂质量证明书。5、钢结构施工前，首先要对重要构件停止详图设计〔施...
