竖井施工方案要点

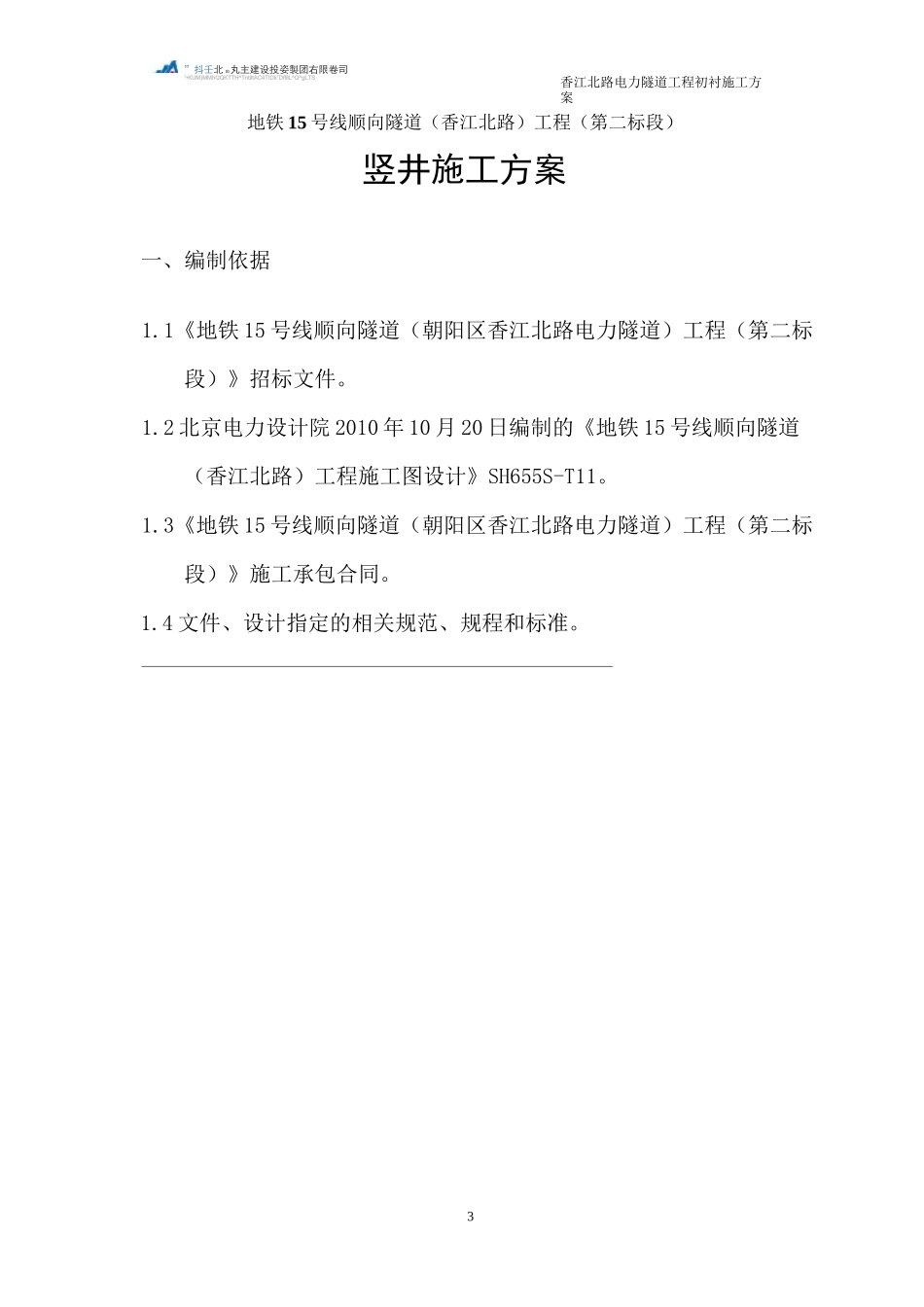

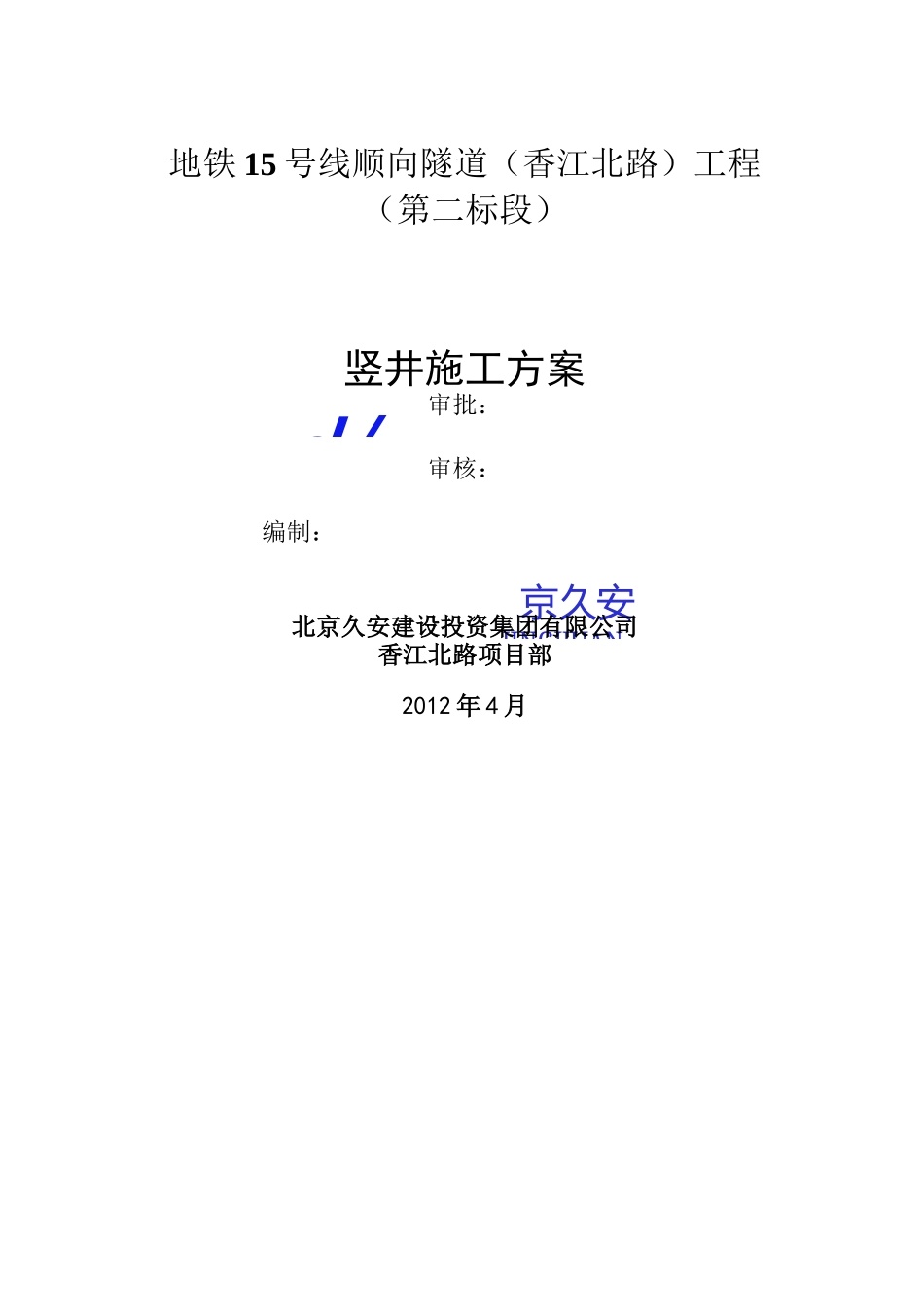

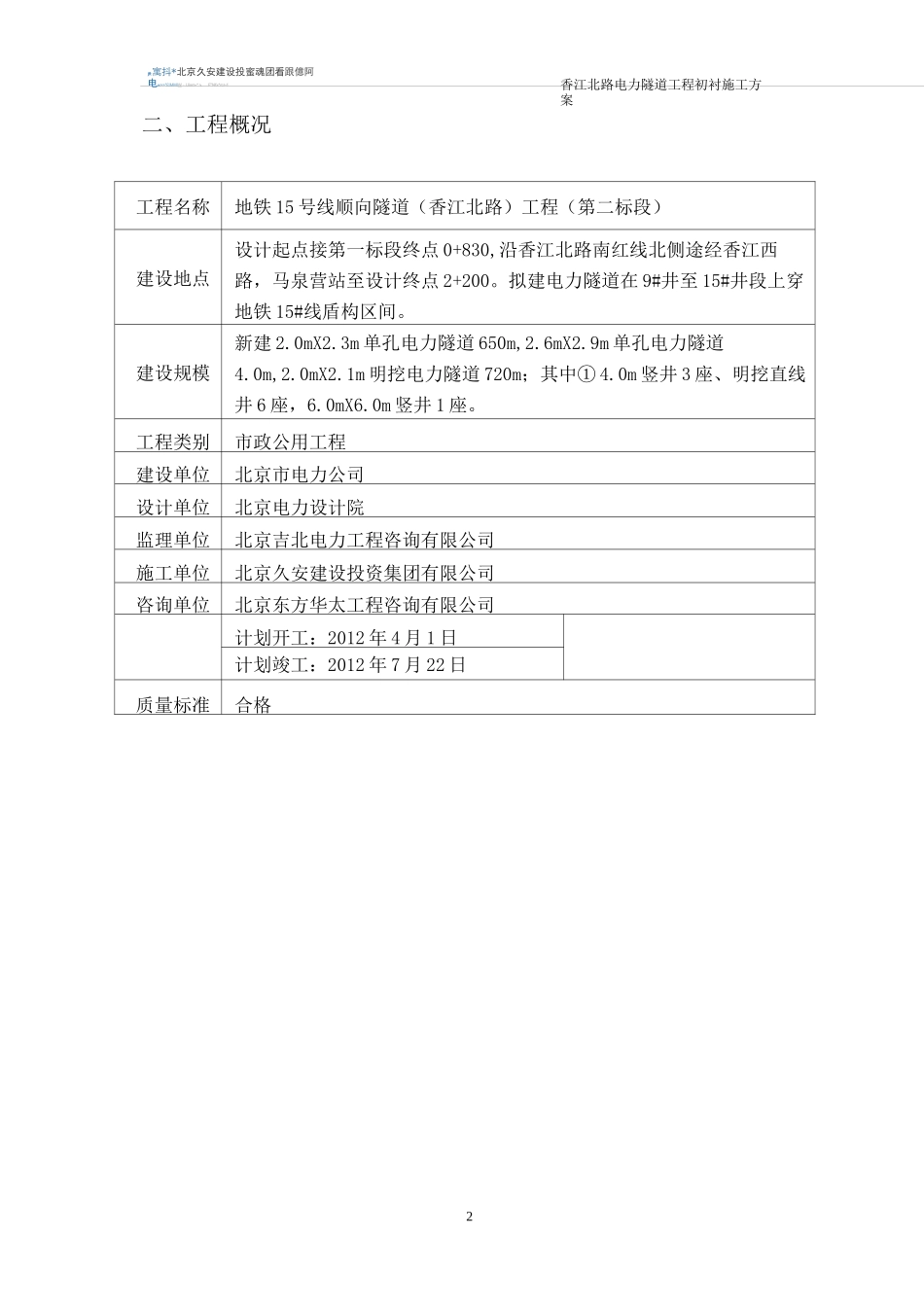

d/京久安JINGJIUAN地铁 15 号线顺向隧道（香江北路）工程（第二标段）竖井施工方案审批：审核：编制：北京久安建设投资集团有限公司香江北路项目部2012 年 4 月”抖壬北 SI丸主建设投姿製团右限卷司1•KUM)MMhQQKTTH^TntiltAC4T!DkTDflfiL^Q^gLTS香江北路电力隧道工程初衬施工方案3地铁 15 号线顺向隧道（香江北路）工程（第二标段）竖井施工方案一、编制依据1.1《地铁 15 号线顺向隧道（朝阳区香江北路电力隧道）工程（第二标段）》招标文件。1.2 北京电力设计院 2010 年 10 月 20 日编制的《地铁 15 号线顺向隧道（香江北路）工程施工图设计》SH655S-T11。1.3《地铁 15 号线顺向隧道（朝阳区香江北路电力隧道）工程（第二标段）》施工承包合同。1.4 文件、设计指定的相关规范、规程和标准。jft寓抖*北京久安建设投蜜魂团看跟億阿电■>>"£IMMlW・Uism-*、F”Nf»*rcr-1香江北路电力隧道工程初衬施工方案2二、工程概况工程名称地铁 15 号线顺向隧道（香江北路）工程（第二标段）建设地点设计起点接第一标段终点 0+830,沿香江北路南红线北侧途经香江西路，马泉营站至设计终点 2+200。拟建电力隧道在 9#井至 15#井段上穿地铁 15#线盾构区间。建设规模新建 2.0mX2.3m 单孔电力隧道 650m,2.6mX2.9m 单孔电力隧道4.0m,2.0mX2.1m 明挖电力隧道 720m；其中① 4.0m 竖井 3 座、明挖直线井 6 座，6.0mX6.0m 竖井 1 座。工程类别市政公用工程建设单位北京市电力公司设计单位北京电力设计院监理单位北京吉北电力工程咨询有限公司施工单位北京久安建设投资集团有限公司咨询单位北京东方华太工程咨询有限公司计划开工：2012 年 4 月 1 日计划竣工：2012 年 7 月 22 日质量标准合格”抖壬北 SI丸主建设投姿製团右限卷司1•KUM)MMhQQKTTH^TntiltAC4T!DkTDflfiL^Q^gLTS香江北路电力隧道工程初衬施工方案3”抖壬北 SI丸主建设投姿製团右限卷司1•KUM)MMhQQKTTH^TntiltAC4T!DkTDflfiL^Q^gLTS香江北路电力隧道工程初衬施工方案4jjAg 壬北京夂实建设投姿就团有理鱼刃香江北路电力隧道工程初衬施工方案5闭水帷幕注浆加固土层采用长导管进行预加固，加固范围为开挖轮廓外 1.5m 一次注浆循环步长为 12m，搭接 3m。注浆孔采用钻机成孔，成孔直径为 73mm，安装注浆管后封闭孔壁和管壁间空隙，保证注浆效果。钻孔顺序为；先上后下，先外后内。注浆管安装完成后，需采用喷射混凝土对掌子面进行封闭，以确保注...
