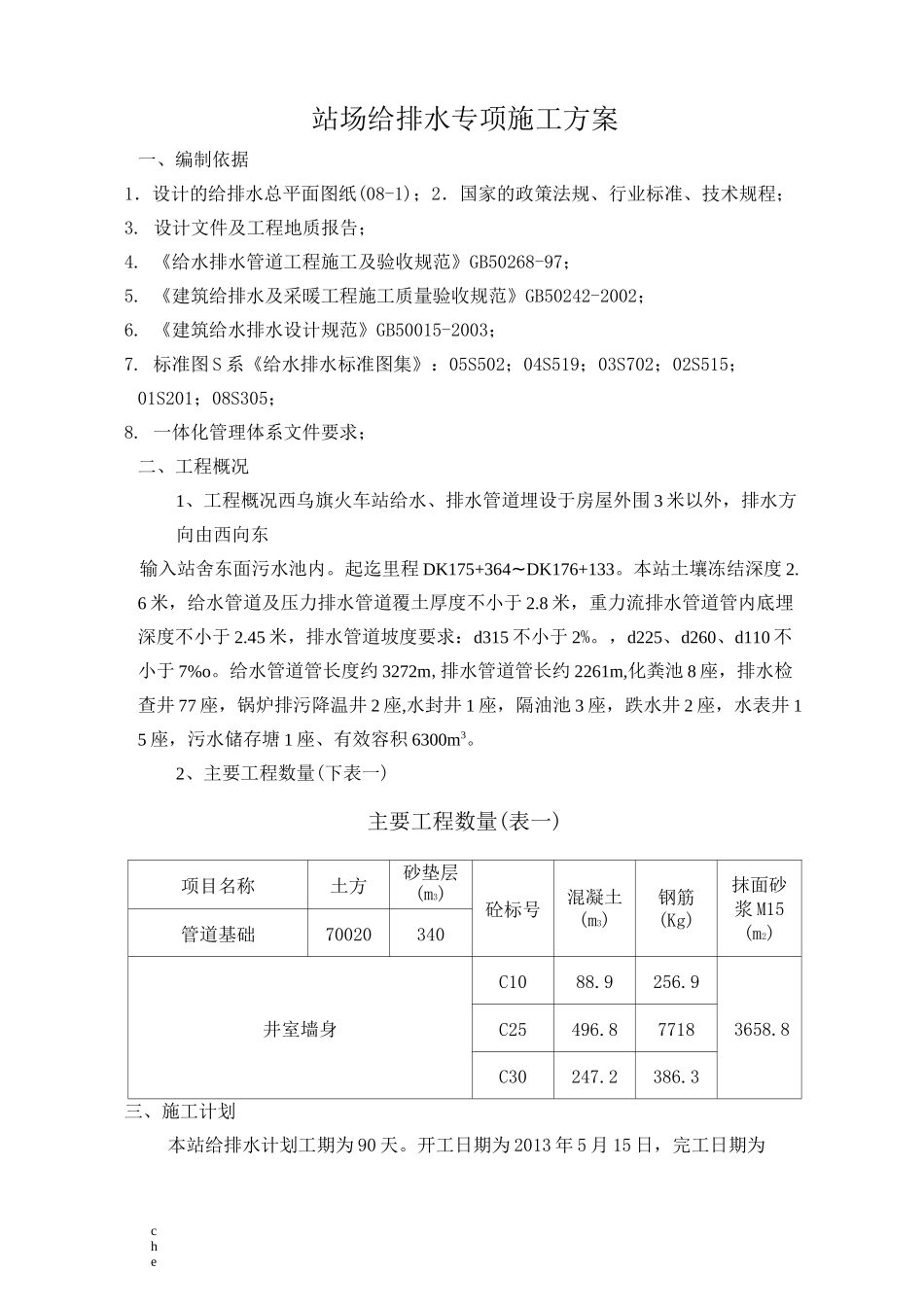

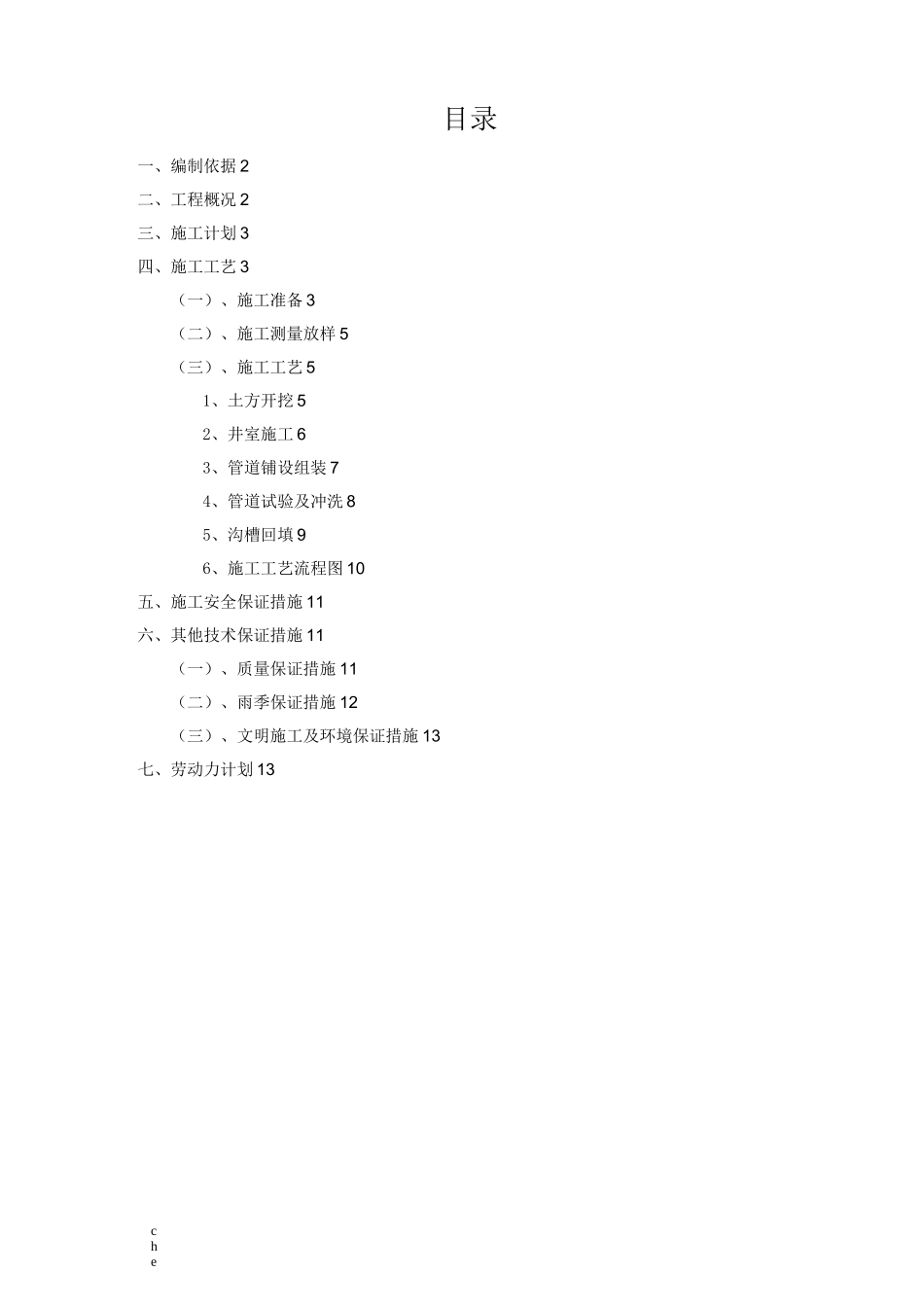

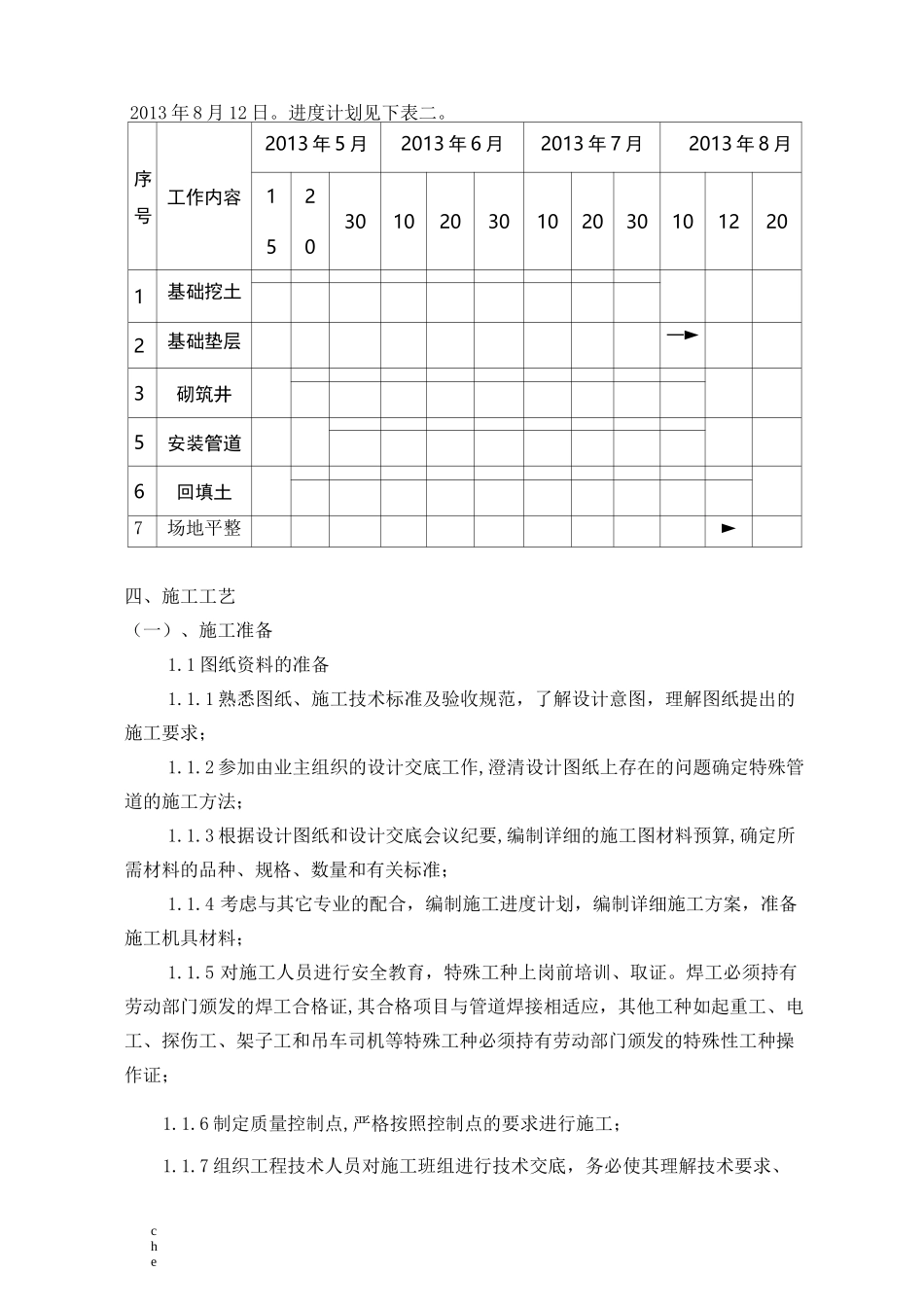

che目录一、编制依据 2二、工程概况 2三、施工计划 3四、施工工艺 3（一）、施工准备 3（二）、施工测量放样 5（三）、施工工艺 51、土方开挖 52、井室施工 63、管道铺设组装 74、管道试验及冲洗 85、沟槽回填 96、施工工艺流程图 10五、施工安全保证措施 11六、其他技术保证措施 11（一）、质量保证措施 11（二）、雨季保证措施 12（三）、文明施工及环境保证措施 13七、劳动力计划 13che站场给排水专项施工方案一、编制依据1．设计的给排水总平面图纸(08-1)；2．国家的政策法规、行业标准、技术规程；3. 设计文件及工程地质报告；4. 《给水排水管道工程施工及验收规范》GB50268-97；5. 《建筑给排水及采暖工程施工质量验收规范》GB50242-2002；6. 《建筑给水排水设计规范》GB50015-2003；7. 标准图 S 系《给水排水标准图集》：05S502；04S519；03S702；02S515；01S201；08S305；8. 一体化管理体系文件要求；二、工程概况1、工程概况西乌旗火车站给水、排水管道埋设于房屋外围 3 米以外，排水方向由西向东输入站舍东面污水池内。起迄里程 DK175+364~DK176+133。本站土壤冻结深度 2.6 米，给水管道及压力排水管道覆土厚度不小于 2.8 米，重力流排水管道管内底埋深度不小于 2.45 米，排水管道坡度要求：d315 不小于 2%。，d225、d260、d110 不小于 7%o。给水管道管长度约 3272m,排水管道管长约 2261m,化粪池 8 座，排水检查井 77 座，锅炉排污降温井 2 座,水封井 1 座，隔油池 3 座，跌水井 2 座，水表井 15 座，污水储存塘 1 座、有效容积 6300m3。2、主要工程数量(下表一)主要工程数量(表一)项目名称土方砂垫层(m3)砼标号混凝土(m3)钢筋(Kg)抹面砂浆 M15(m2)管道基础70020340井室墙身C1088.9256.93658.8C25496.87718C30247.2386.3三、施工计划本站给排水计划工期为 90 天。开工日期为 2013 年 5 月 15 日，完工日期为che2013 年 8 月 12 日。进度计划见下表二。序号工作内容2013 年 5 月2013 年 6 月2013 年 7 月2013 年 8 月1520301020301020301012201基础挖土2基础垫层—►3砌筑井5安装管道6回填土7场地平整►四、施工工艺（一）、施工准备1.1 图纸资料的准备1.1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；1.1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；1.1.3 根据设计图...
