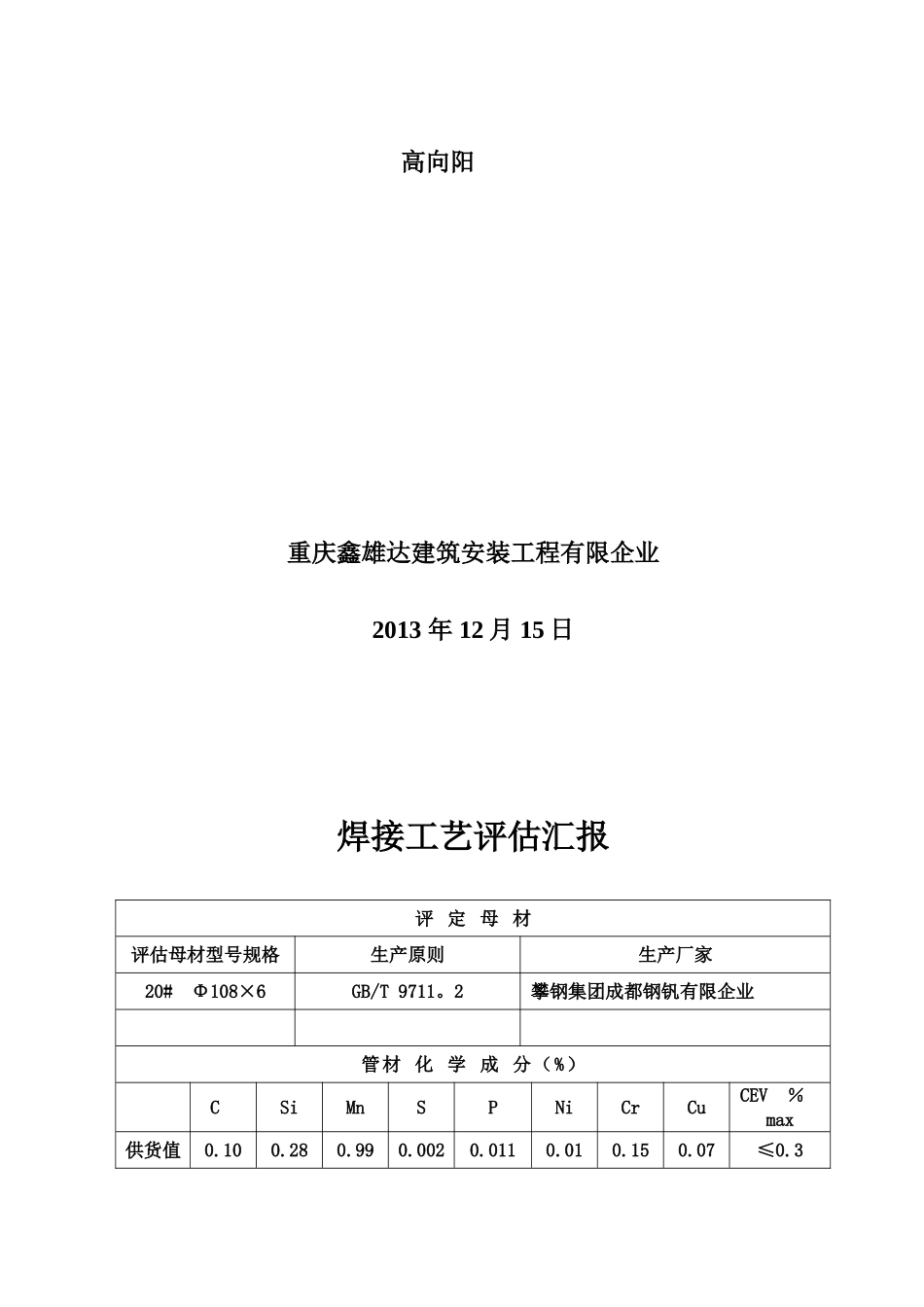

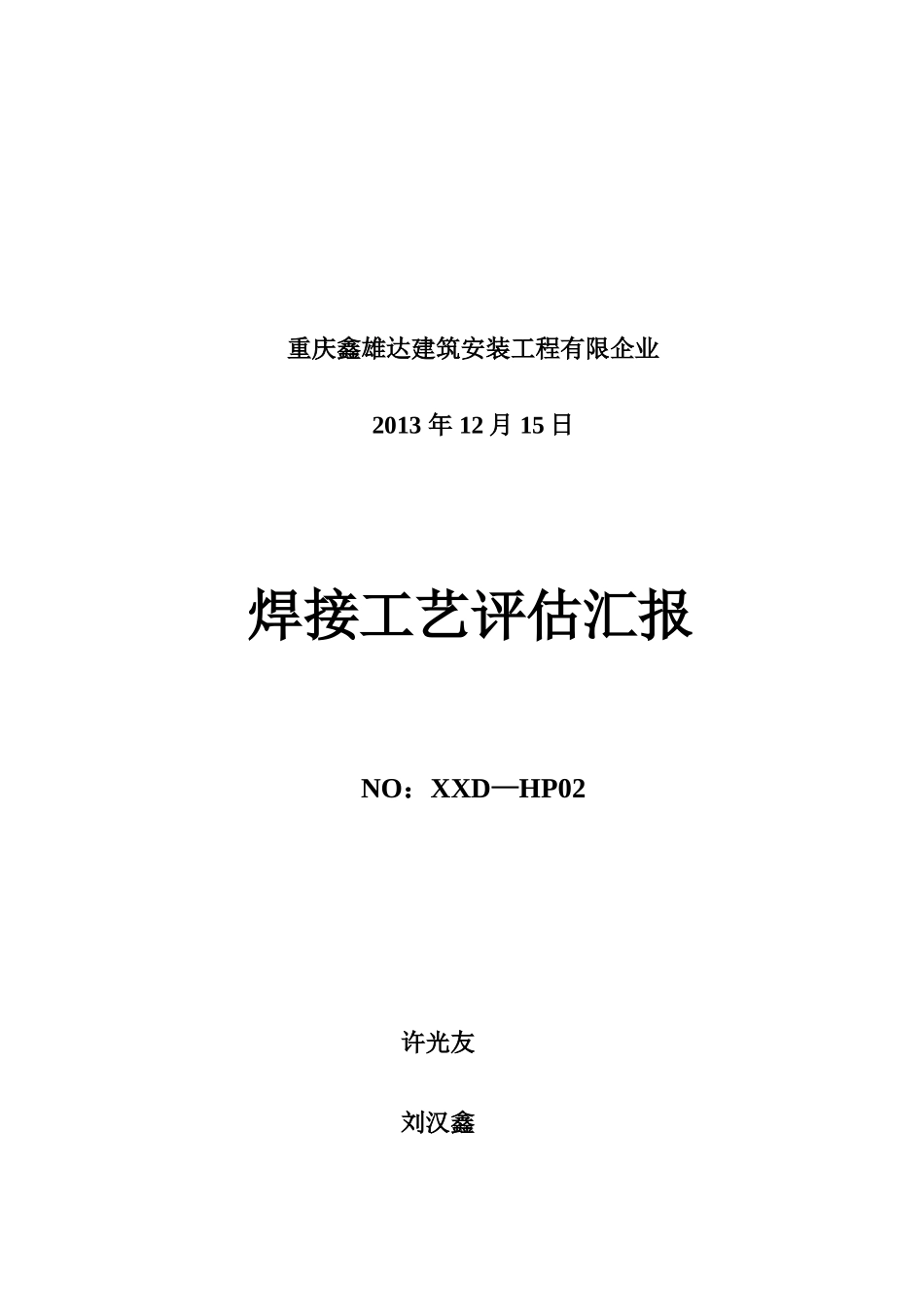

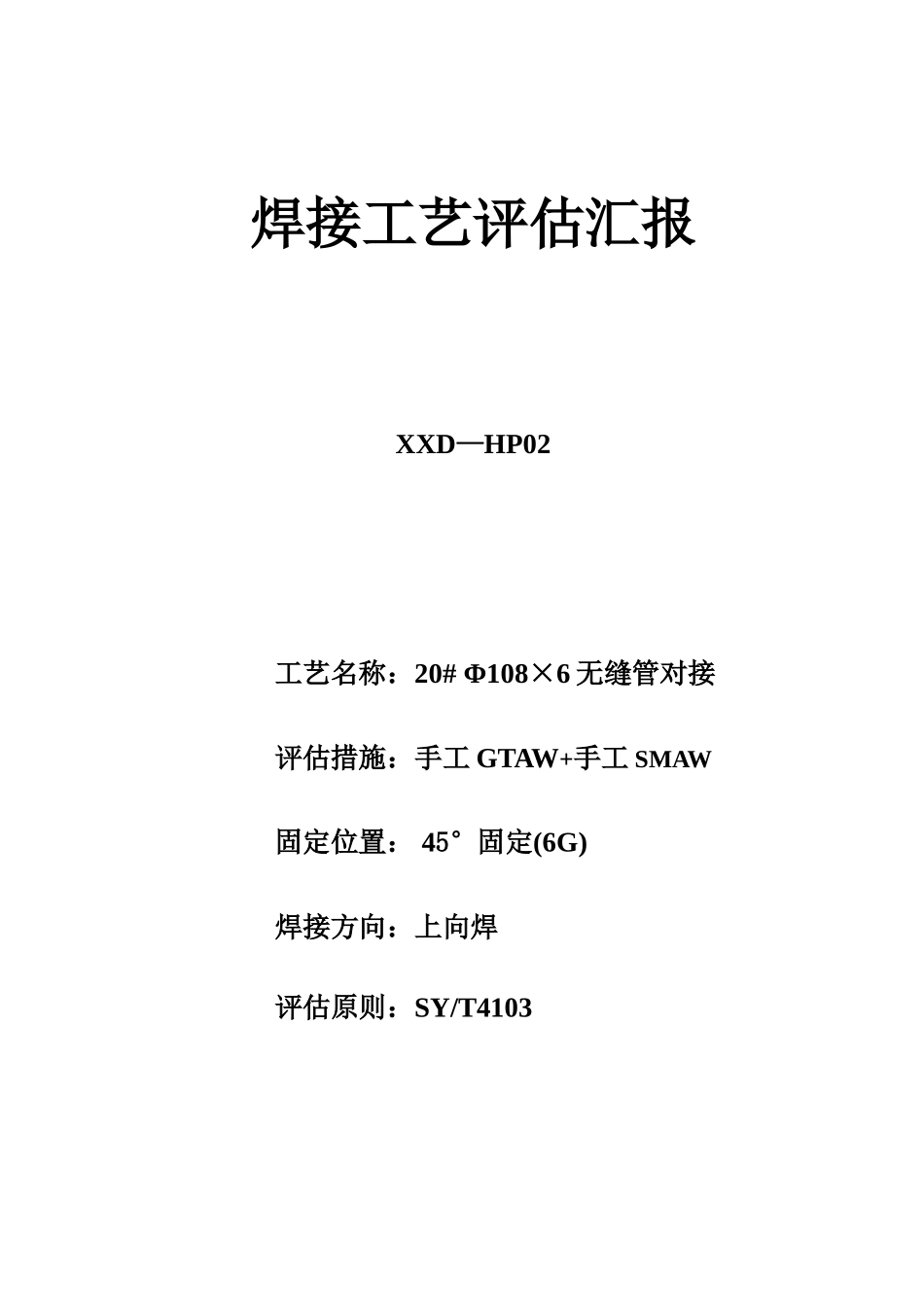

焊接工艺评估汇报XXD—HP02工艺名称：20# Φ108×6 无缝管对接评估措施：手工 GTAW+手工 SMAW固定位置： 45°固定(6G)焊接方向：上向焊评估原则：SY/T4103重庆鑫雄达建筑安装工程有限企业2013 年 12 月 15 日焊接工艺评估汇报NO：XXD—HP02 许光友 刘汉鑫 高向阳 重庆鑫雄达建筑安装工程有限企业2013 年 12 月 15 日焊接工艺评估汇报评 定 母 材评估母材型号规格生产原则生产厂家20# Φ108×6GB/T 9711。2攀钢集团成都钢钒有限企业管材 化 学 成 分（%）CSiMnSPNiCrCuCEV ％max供货值0.100.280.990.0020.0110.010.150.07≤0.3保证值 ≤0.16 ≤0.40 ≤1. 1 ≤0.02 ≤0.025≤0.3 ≤0.25 ≤0.250．4机 械 性 能R p (MPa)Rm(MPa)δ5(%)Ψ(%)供货值430/410535/51529—32/ 保证值245-440 ≥415≥22/母材理化指标结论：供应质量符合原则规定。焊 接 材 料名 称型号规格牌 号生产原则合格证编号生产厂家焊 条E4315 Φ3.2J427GB/T5117焊 丝H08Mn2Si Φ2。5CHW-S5GB/T14957焊接材料结论: 质量合格，其质量保证资料符合规定。 焊 接 准 备焊接位置全位置组对方式外对管器坡口型式Y环境温度16℃环境湿度83%RH焊后热处理措施/预热温度预热措施火焰焊后热处理温度/焊接电源直流焊机焊接方向上向固定位置45°固定焊试件下料措施切割下料坡口加工措施 切割打磨焊前清理措施手提电动砂轮机焊接电源选用逆变电焊机，陡下降外特性。坡口组对型式及尺寸如图，接头水平固定：焊接工艺规范及参数层次焊接措施焊接材料电流极性焊接电流(A)电弧电压（V）气体流量（L/min）打底 1 手工 GTAWH08Mn2SiΦ2.5直流正接105～12513--179--14填充盖面共 1手工 SMAWE4315 Φ3.2直流反接95～11521--24焊 后 外 观 检 验余高（mm）余高差（mm）焊缝单边增宽（mm）单边宽度差（mm）焊后错边量（mm）咬边(深×长)0.7～1.60.4--0.81.1～1.60.5～0.8无 0.4×24表面气孔熔合性飞溅表面凹坑表面裂纹电弧烧伤无无无无无表面焊瘤表面未溶合表面夹渣夹具焊点根部掉瘤根部收缩无无无无无无结论：符合 GB50369 规定，外观和表面质量： 合格。焊接操作技术基本规定1、采用直拉和轻微摆动手法。2、点固后，彻底清理坡口及其两侧，使其无油污、铁锈、氧化层及其他影响焊缝性能旳外来物质；3、每层清渣和可见缺陷应彻底洁净；4 根 焊 摆 动 稍 慢 并 稍 作 停 留 保 证 母 材 充 足 熔 透 和 焊 缝 ...
