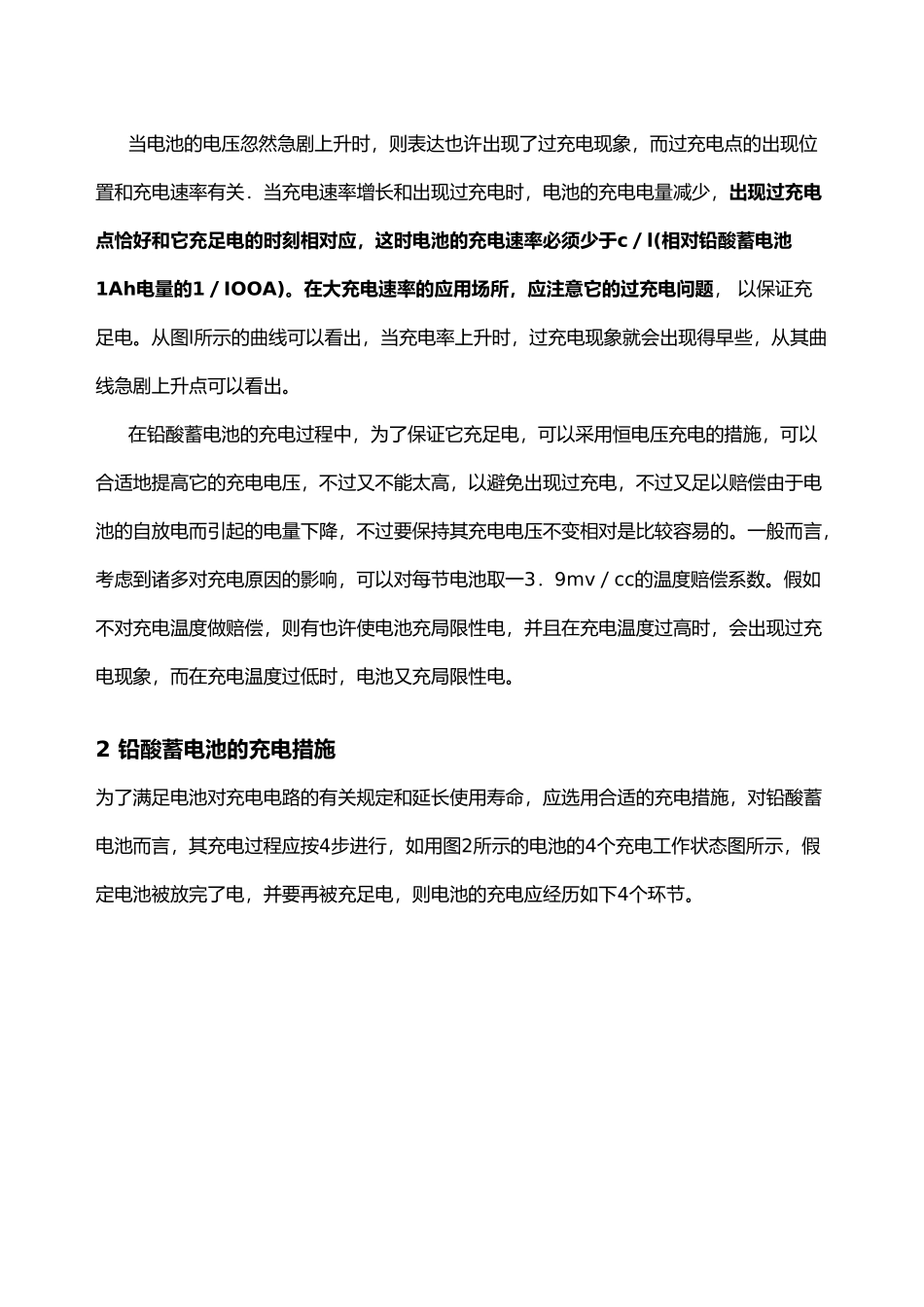

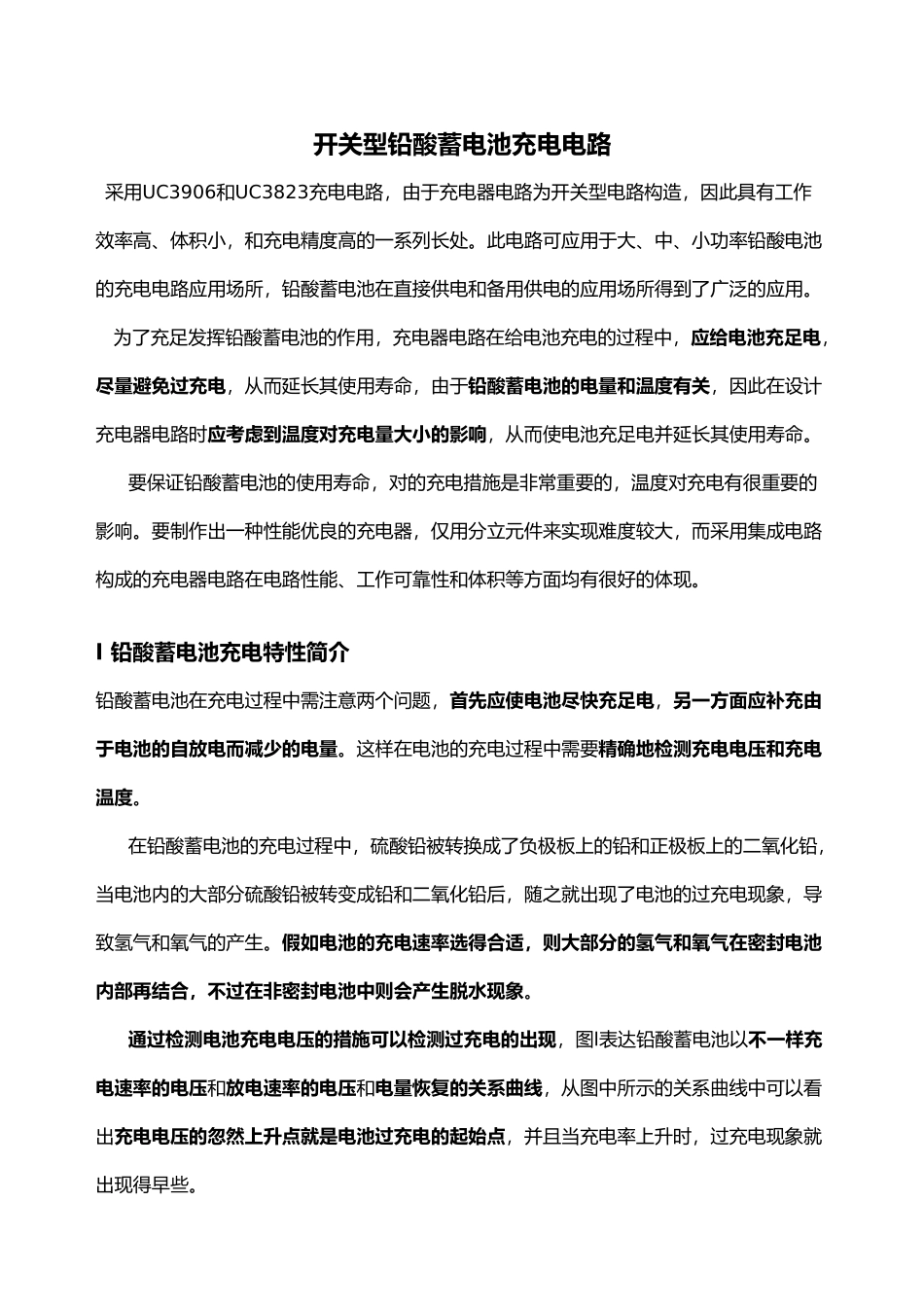

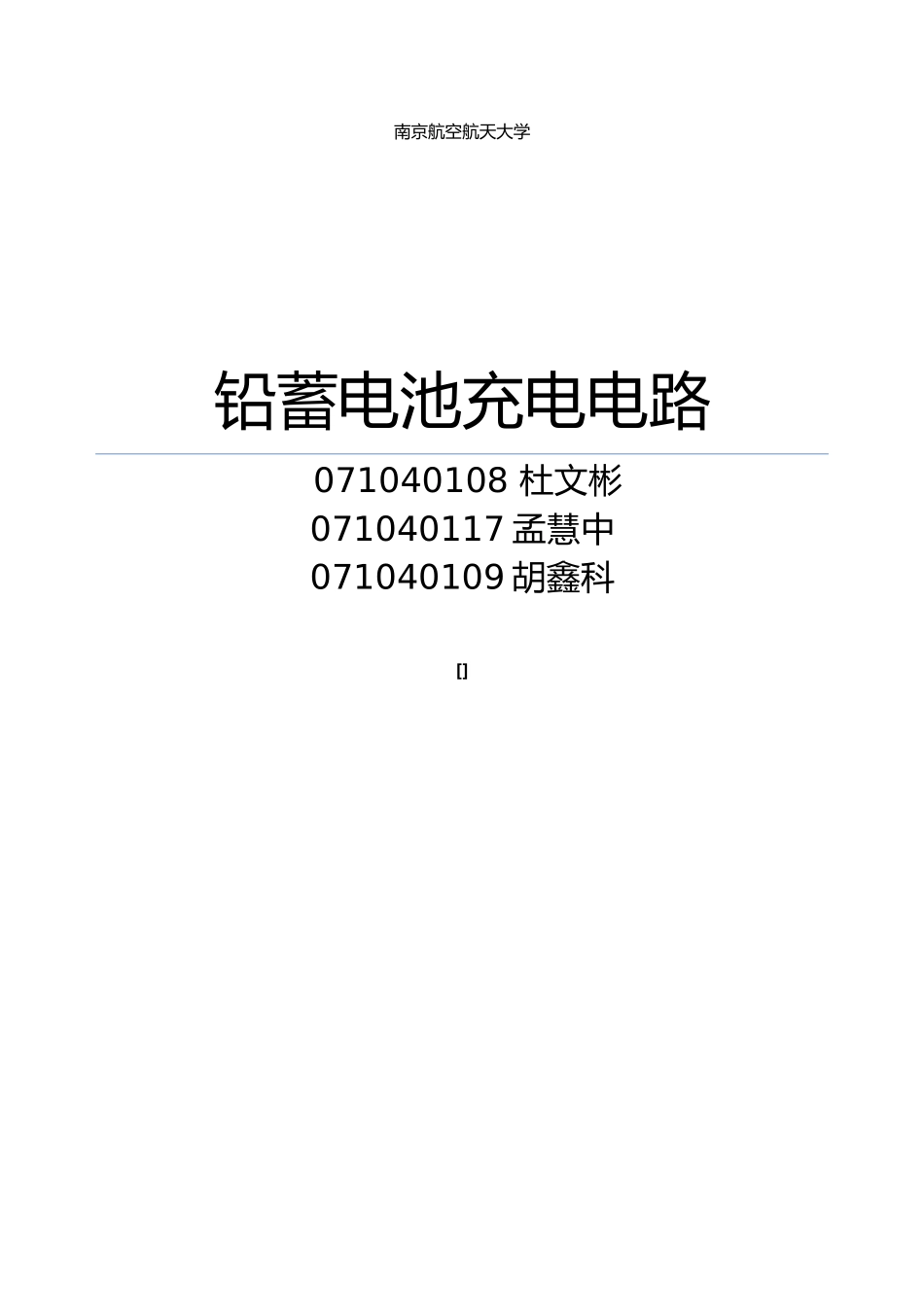

南京航空航天大学铅蓄电池充电电路 071040108 杜文彬071040117 孟慧中071040109 胡鑫科[]开关型铅酸蓄电池充电电路 采用UC3906和UC3823充电电路,由于充电器电路为开关型电路构造,因此具有工作效率高、体积小,和充电精度高的一系列长处。此电路可应用于大、中、小功率铅酸电池的充电电路应用场所,铅酸蓄电池在直接供电和备用供电的应用场所得到了广泛的应用。 为了充足发挥铅酸蓄电池的作用,充电器电路在给电池充电的过程中,应给电池充足电,尽量避免过充电,从而延长其使用寿命,由于铅酸蓄电池的电量和温度有关,因此在设计充电器电路时应考虑到温度对充电量大小的影响,从而使电池充足电并延长其使用寿命。要保证铅酸蓄电池的使用寿命,对的充电措施是非常重要的,温度对充电有很重要的影响。要制作出一种性能优良的充电器,仅用分立元件来实现难度较大,而采用集成电路构成的充电器电路在电路性能、工作可靠性和体积等方面均有很好的体现。l 铅酸蓄电池充电特性简介铅酸蓄电池在充电过程中需注意两个问题,首先应使电池尽快充足电,另一方面应补充由于电池的自放电而减少的电量。这样在电池的充电过程中需要精确地检测充电电压和充电温度。在铅酸蓄电池的充电过程中,硫酸铅被转换成了负极板上的铅和正极板上的二氧化铅,当电池内的大部分硫酸铅被转变成铅和二氧化铅后,随之就出现了电池的过充电现象,导致氢气和氧气的产生。假如电池的充电速率选得合适,则大部分的氢气和氧气在密封电池内部再结合,不过在非密封电池中则会产生脱水现象。通过检测电池充电电压的措施可以检测过充电的出现,图l表达铅酸蓄电池以不一样充电速率的电压和放电速率的电压和电量恢复的关系曲线,从图中所示的关系曲线中可以看出充电电压的忽然上升点就是电池过充电的起始点,并且当充电率上升时,过充电现象就出现得早些。当电池的电压忽然急剧上升时,则表达也许出现了过充电现象,而过充电点的出现位置和充电速率有关.当充电速率增长和出现过充电时,电池的充电电量减少,出现过充电点恰好和它充足电的时刻相对应,这时电池的充电速率必须少于c/l(相对铅酸蓄电池1Ah电量的1/IOOA)。在大充电速率的应用场所,应注意它的过充电问题, 以保证充足电。从图l所示的曲线可以看出,当充电率上升时,过充电现象就会出现得早些,从其曲线急剧上升点可以看出。在铅酸蓄电池的充电过程中,为了保证它充足电,可以采用恒电压充电的措施,可以合适地提高它的...
