2025年LED显示屏技术培训全套资料

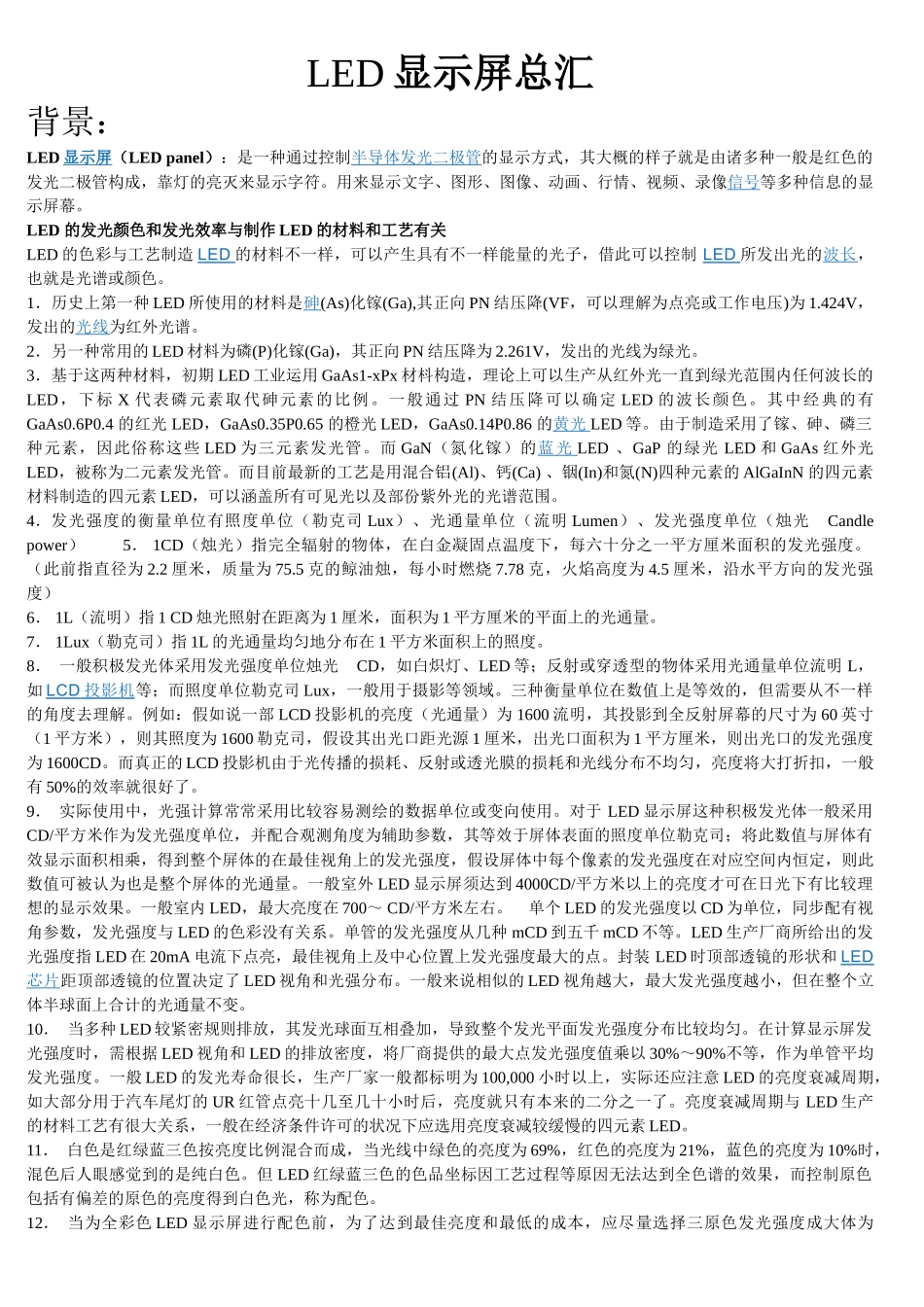

LED 显示屏总汇背景：LED 显示屏（LED panel）：是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由诸多种一般是红色的发光二极管构成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等多种信息的显示屏幕。 LED 的发光颜色和发光效率与制作 LED 的材料和工艺有关 LED 的色彩与工艺制造 LED 的材料不一样，可以产生具有不一样能量的光子，借此可以控制 LED 所发出光的波长 ，也就是光谱或颜色。 1．历史上第一种 LED 所使用的材料是砷 (As)化镓(Ga),其正向 PN 结压降(VF，可以理解为点亮或工作电压)为 1.424V，发出的光线 为红外光谱。 2．另一种常用的 LED 材料为磷(P)化镓(Ga)，其正向 PN 结压降为 2.261V，发出的光线为绿光。 3．基于这两种材料，初期 LED 工业运用 GaAs1-xPx 材枓构造，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标 X 代表磷元素取代砷元素的比例。一般通过 PN 结压降可以确定 LED 的波长颜色。其中经典的有GaAs0.6P0.4 的红光 LED，GaAs0.35P0.65 的橙光 LED，GaAs0.14P0.86 的黄光 LED 等。由于制造采用了镓、砷、磷三种元素，因此俗称这些 LED 为三元素发光管。而 GaN（氮化镓）的蓝光 LED 、GaP 的绿光 LED 和 GaAs 红外光LED，被称为二元素发光管。而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的 AlGaInN 的四元素材料制造的四元素 LED，可以涵盖所有可见光以及部份紫外光的光谱范围。 4．发光强度的衡量单位有照度单位（勒克司 Lux）、光通量单位（流明 Lumen）、发光强度单位（烛光 Candle power） 5． 1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。（此前指直径为 2.2 厘米，质量为 75.5 克的鲸油烛，每小时燃烧 7.78 克，火焰高度为 4.5 厘米，沿水平方向的发光强度） 6． 1L（流明）指 1 CD 烛光照射在距离为 1 厘米，面积为 1 平方厘米的平面上的光通量。 7． 1Lux（勒克司）指 1L 的光通量均匀地分布在 1 平方米面积上的照度。 8． 一般积极发光体采用发光强度单位烛光 CD，如白炽灯、LED 等；反射或穿透型的物体采用光通量单位流明 L，如 LCD 投影机 等；而照度单位勒克司 Lux，一般用于摄影等领域。三种衡量单位在数值上是等效的，但需要从不一样的角度去理解。例如：假如说一...
