继电保护习题1

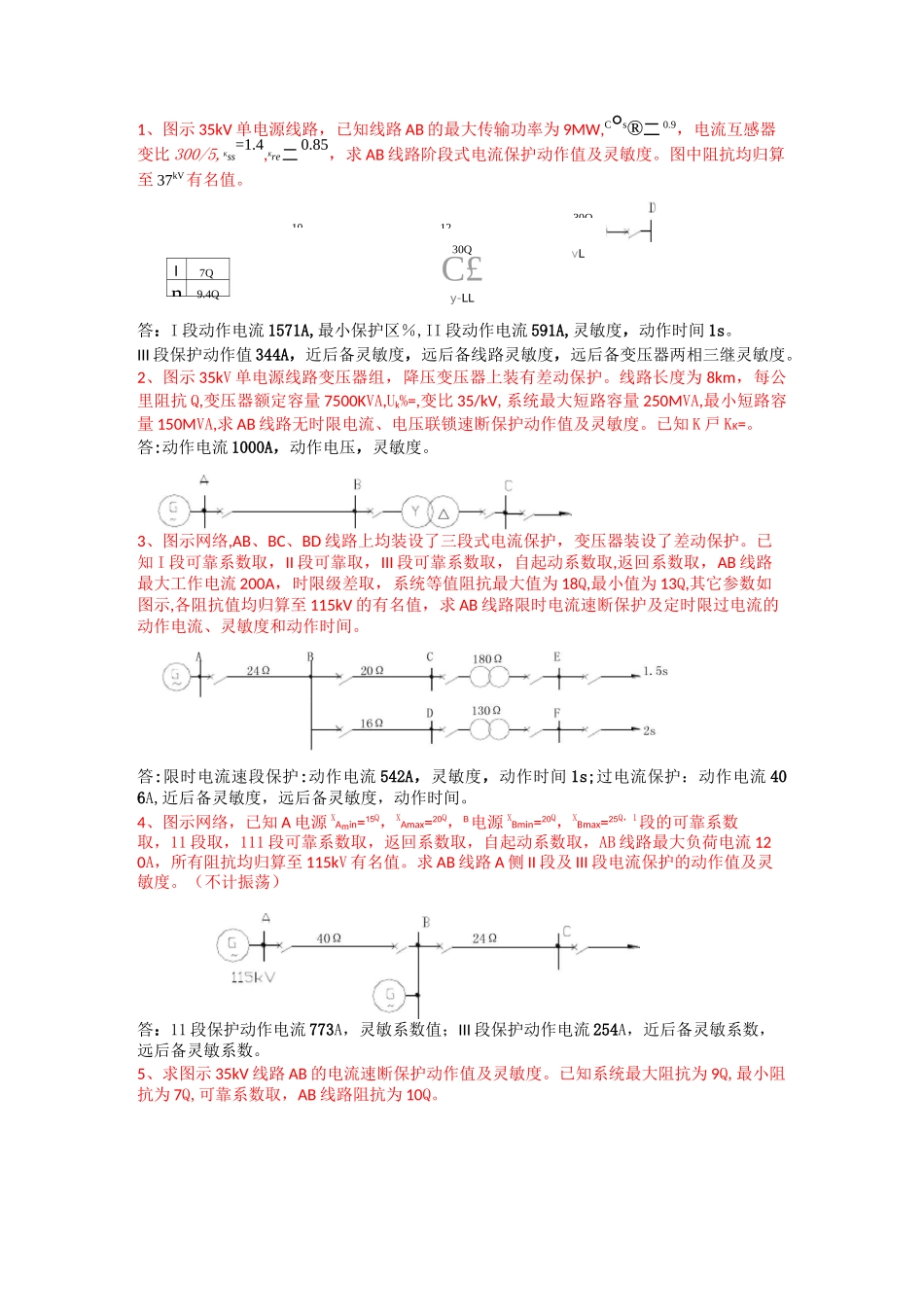

1012I7Qn9.4QyL_1、图示 35kV 单电源线路，已知线路 AB 的最大传输功率为 9MW,C°s®二 0.9，电流互感器变比 300/5,Kss=1.4,Kre二 0.85，求 AB 线路阶段式电流保护动作值及灵敏度。图中阻抗均归算至 37kV有名值。30QC£y-LL答：I 段动作电流 1571A,最小保护区％,II 段动作电流 591A,灵敏度，动作时间 1s。III 段保护动作值 344A，近后备灵敏度，远后备线路灵敏度，远后备变压器两相三继灵敏度。2、图示 35kV 单电源线路变压器组，降压变压器上装有差动保护。线路长度为 8km，每公里阻抗 Q,变压器额定容量 7500KVA,Uk%=,变比 35/kV,系统最大短路容量 250MVA,最小短路容量 150MVA,求 AB 线路无时限电流、电压联锁速断保护动作值及灵敏度。已知 K 戸 KK=。答:动作电流 1000A，动作电压，灵敏度。3、图示网络,AB、BC、BD 线路上均装设了三段式电流保护，变压器装设了差动保护。已知 I 段可靠系数取，II 段可靠取，III 段可靠系数取，自起动系数取,返回系数取，AB 线路最大工作电流 200A，时限级差取，系统等值阻抗最大值为 18Q,最小值为 13Q,其它参数如图示,各阻抗值均归算至 115kV 的有名值，求 AB 线路限时电流速断保护及定时限过电流的动作电流、灵敏度和动作时间。答:限时电流速段保护:动作电流 542A，灵敏度，动作时间 1s;过电流保护：动作电流 406A,近后备灵敏度，远后备灵敏度，动作时间。4、图示网络，已知 A 电源 XAmin=15Q，XAmax=20Q，B电源 XBmin=20Q，XBmax=25Q，1段的可靠系数取，11 段取，111 段可靠系数取，返回系数取，自起动系数取，AB 线路最大负荷电流 120A，所有阻抗均归算至 115kV 有名值。求 AB 线路 A 侧 II 段及 III 段电流保护的动作值及灵敏度。（不计振荡）答：11 段保护动作电流 773A，灵敏系数值；III 段保护动作电流 254A，近后备灵敏系数，远后备灵敏系数。5、求图示 35kV 线路 AB 的电流速断保护动作值及灵敏度。已知系统最大阻抗为 9Q,最小阻抗为 7Q,可靠系数取，AB 线路阻抗为 10Q。30Q-X+XK=1+A.maxAB-b.maxXB.minK=1+—XK=BC1b-maxX+X合：BC1BC2Xb.maxX+XBC1BC2时限级差取。并说明哪些保护需要装设方向元2-汎F■-、答：动作电流 1570A,最小保护区％。6、图示双电源网络，两电源最大、最小的电抗为 XA.max、A.min、XB.maxXB.minAB 和 BC 的电抗为 XAB,XBC，试决定母线 C 短路时，求 AB 线路的 A 侧保护的最大和最小分...
