电功率计算题专项训练

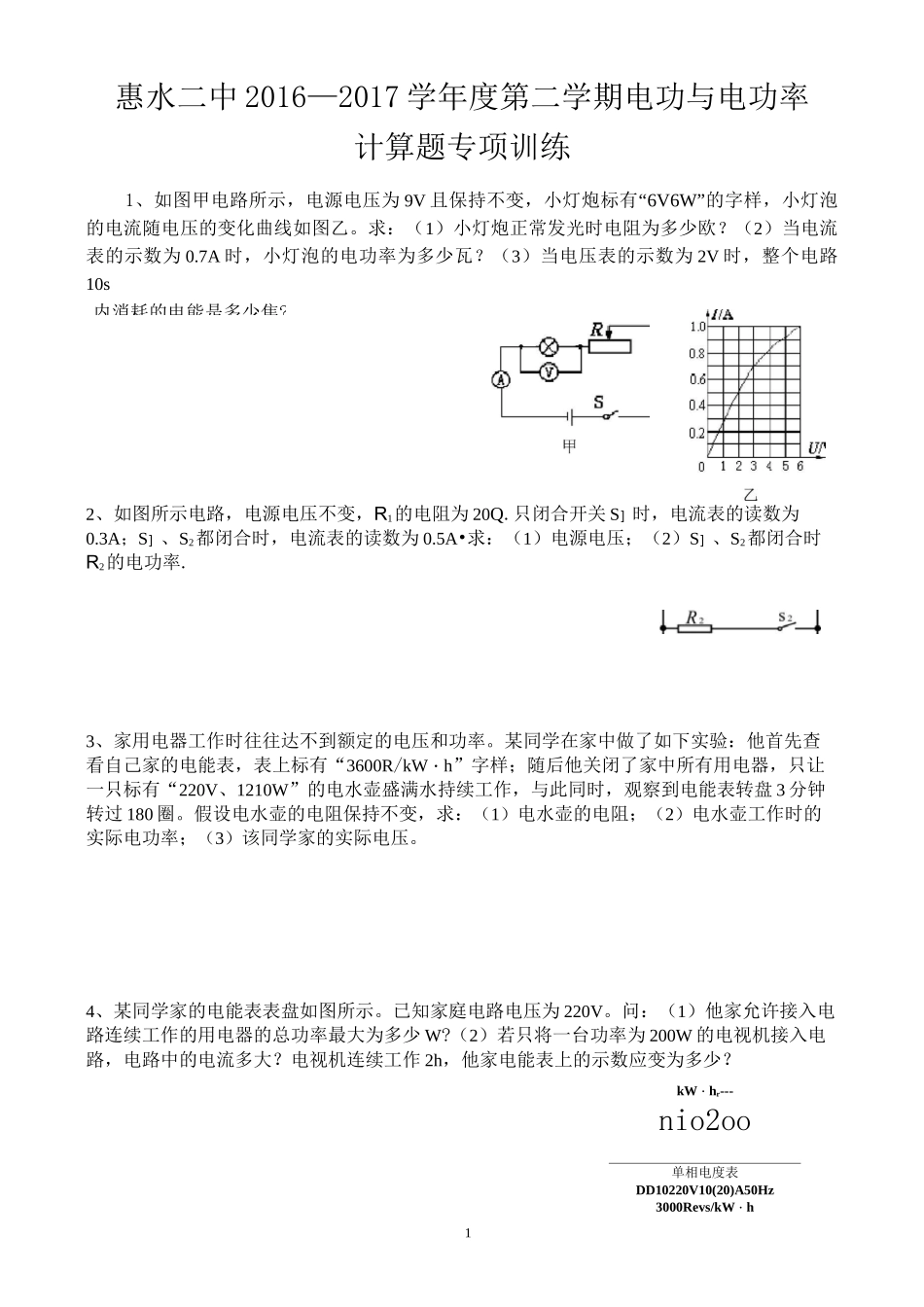

1内消耗的电能是多少焦?kW・hr---nio2oo单相电度表DD10220V10(20)A50Hz3000Revs/kW・h惠水二中 2016—2017 学年度第二学期电功与电功率计算题专项训练1、如图甲电路所示，电源电压为 9V 且保持不变，小灯炮标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：（1）小灯炮正常发光时电阻为多少欧？（2）当电流表的示数为 0.7A 时，小灯泡的电功率为多少瓦？（3）当电压表的示数为 2V 时，整个电路10s2、如图所示电路，电源电压不变，R1的电阻为 20Q.只闭合开关 S］时，电流表的读数为0.3A；S］、S2都闭合时，电流表的读数为 0.5A•求：（1）电源电压；（2）S］、S2都闭合时R2的电功率.3、家用电器工作时往往达不到额定的电压和功率。某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R/kW・h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，与此同时，观察到电能表转盘 3 分钟转过 180 圈。假设电水壶的电阻保持不变，求：（1）电水壶的电阻；（2）电水壶工作时的实际电功率；（3）该同学家的实际电压。4、某同学家的电能表表盘如图所示。已知家庭电路电压为 220V。问：（1）他家允许接入电路连续工作的用电器的总功率最大为多少 W?（2）若只将一台功率为 200W 的电视机接入电路，电路中的电流多大？电视机连续工作 2h，他家电能表上的示数应变为多少？28、如图甲所示的电路中，电源电压恒定不变，R2=30Q,通过 R1的电流随它两端电压变化关系如图乙所示，求：（1）R］的阻值大小；（2）当 S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当 S］闭合，S2、S3断开时，电流表的示数为 0.15A，R3消耗的功率。81-0UA15、小明学习了电功率的知识后，想利用家里的电能表（如图 21）和手表，测出一些家用电器的有关数据。（1）当家里只有一台电冰箱在正常工作时，他测出电能表 1 分钟转了 3 圈，求电冰箱在这段时间消耗的电能是多少焦耳？（2）当电冰箱和电热水壶同时工作时，他测出电能表 1 分钟转 33 圈，求此时电热水壶的电功率是多少瓦?7、如图所示的电路，电源电压为 3V 保持不变，R2=3Q，小灯泡 L 上标有“3V1.5W”的字样。（1）当开关 S2都断开时，电流表示数为0.3A，求 R］的阻值和小灯泡消耗的实际功率。（2）当开关 S2都闭合时，求干路中的电流。（不考虑灯丝电阻随温度的变化）图6、在图 13（a）所示的电路中，电源电压...
