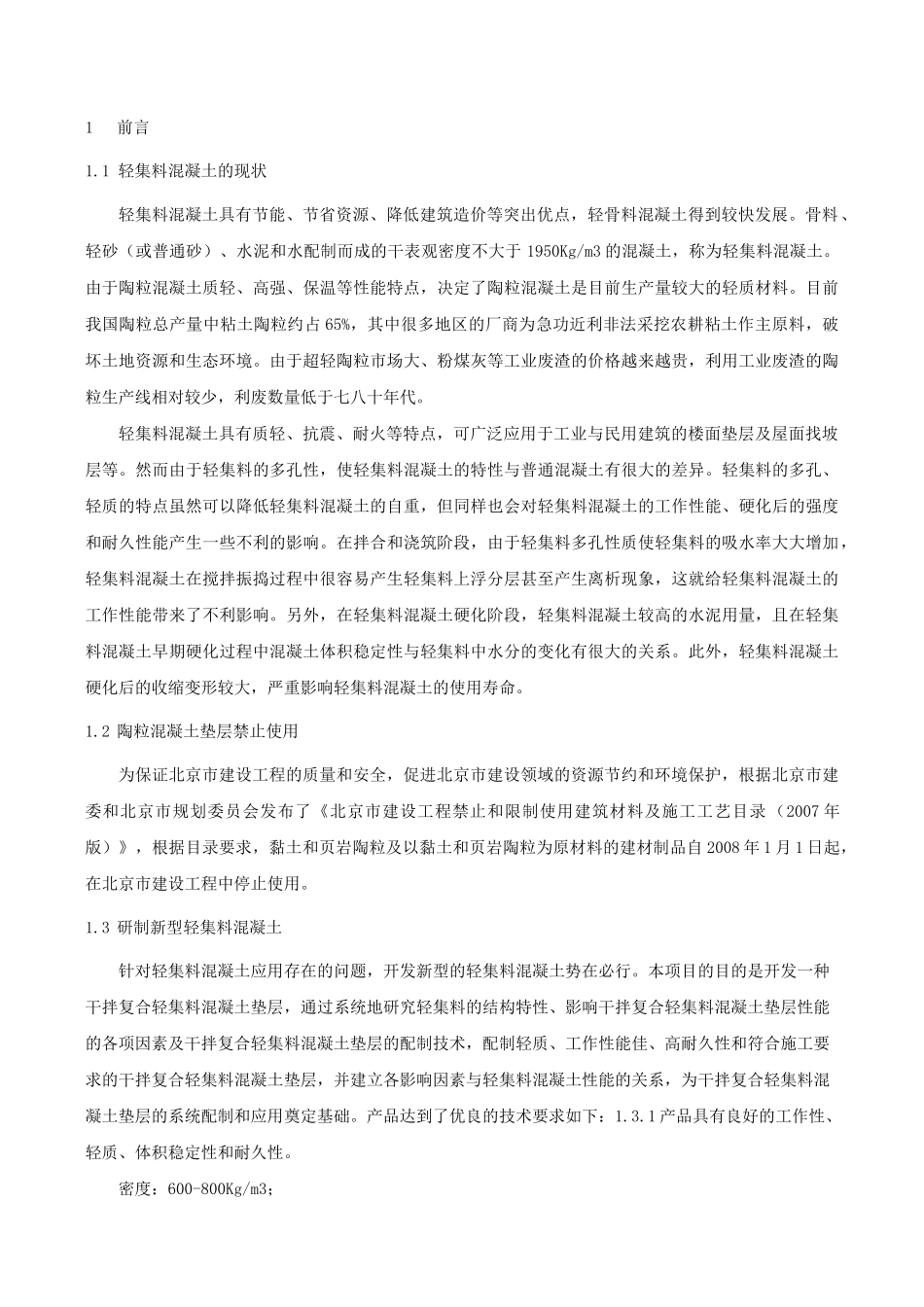

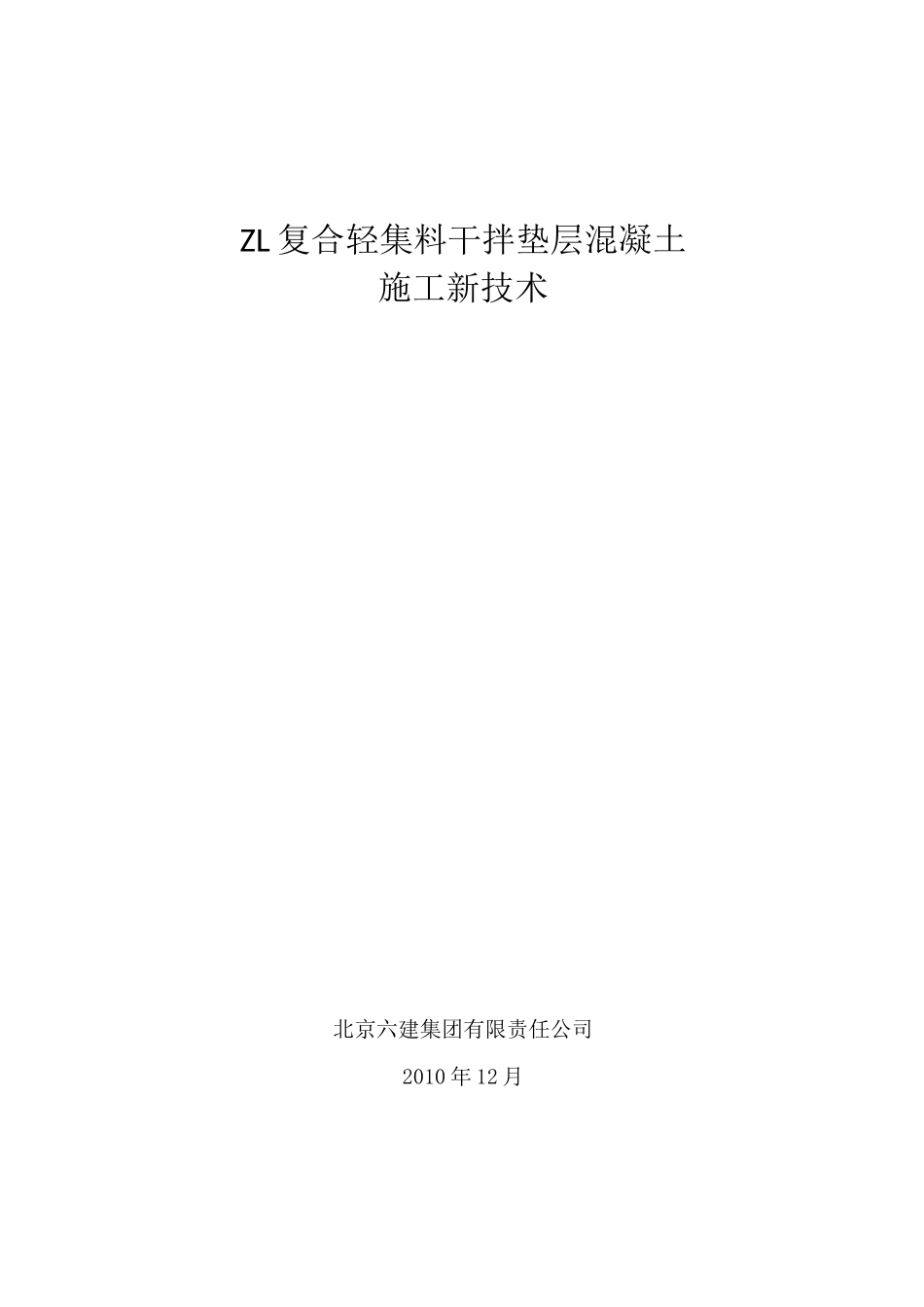

ZL 复合轻集料干拌垫层混凝土施工新技术北京六建集团有限责任公司2010 年 12 月1前言1.1 轻集料混凝土的现状轻集料混凝土具有节能、节省资源、降低建筑造价等突出优点，轻骨料混凝土得到较快发展。骨料、轻砂（或普通砂）、水泥和水配制而成的干表观密度不大于 1950Kg/m3 的混凝土，称为轻集料混凝土。由于陶粒混凝土质轻、高强、保温等性能特点，决定了陶粒混凝土是目前生产量较大的轻质材料。目前我国陶粒总产量中粘土陶粒约占 65%，其中很多地区的厂商为急功近利非法采挖农耕粘土作主原料，破坏土地资源和生态环境。由于超轻陶粒市场大、粉煤灰等工业废渣的价格越来越贵，利用工业废渣的陶粒生产线相对较少，利废数量低于七八十年代。轻集料混凝土具有质轻、抗震、耐火等特点，可广泛应用于工业与民用建筑的楼面垫层及屋面找坡层等。然而由于轻集料的多孔性，使轻集料混凝土的特性与普通混凝土有很大的差异。轻集料的多孔、轻质的特点虽然可以降低轻集料混凝土的自重，但同样也会对轻集料混凝土的工作性能、硬化后的强度和耐久性能产生一些不利的影响。在拌合和浇筑阶段，由于轻集料多孔性质使轻集料的吸水率大大增加，轻集料混凝土在搅拌振捣过程中很容易产生轻集料上浮分层甚至产生离析现象，这就给轻集料混凝土的工作性能带来了不利影响。另外，在轻集料混凝土硬化阶段，轻集料混凝土较高的水泥用量，且在轻集料混凝土早期硬化过程中混凝土体积稳定性与轻集料中水分的变化有很大的关系。此外，轻集料混凝土硬化后的收缩变形较大，严重影响轻集料混凝土的使用寿命。1.2 陶粒混凝土垫层禁止使用为保证北京市建设工程的质量和安全，促进北京市建设领域的资源节约和环境保护，根据北京市建委和北京市规划委员会发布了《北京市建设工程禁止和限制使用建筑材料及施工工艺目录 （2007 年版）》，根据目录要求，黏土和页岩陶粒及以黏土和页岩陶粒为原材料的建材制品自 2008 年 1 月 1 日起，在北京市建设工程中停止使用。1.3 研制新型轻集料混凝土针对轻集料混凝土应用存在的问题，开发新型的轻集料混凝土势在必行。本项目的目的是开发一种干拌复合轻集料混凝土垫层，通过系统地研究轻集料的结构特性、影响干拌复合轻集料混凝土垫层性能的各项因素及干拌复合轻集料混凝土垫层的配制技术，配制轻质、工作性能佳、高耐久性和符合施工要求的干拌复合轻集料混凝土垫层，并建立各影响因素与轻集料混凝土性能的关系，为干拌复合轻集料混...
