测绘方案技术设计书

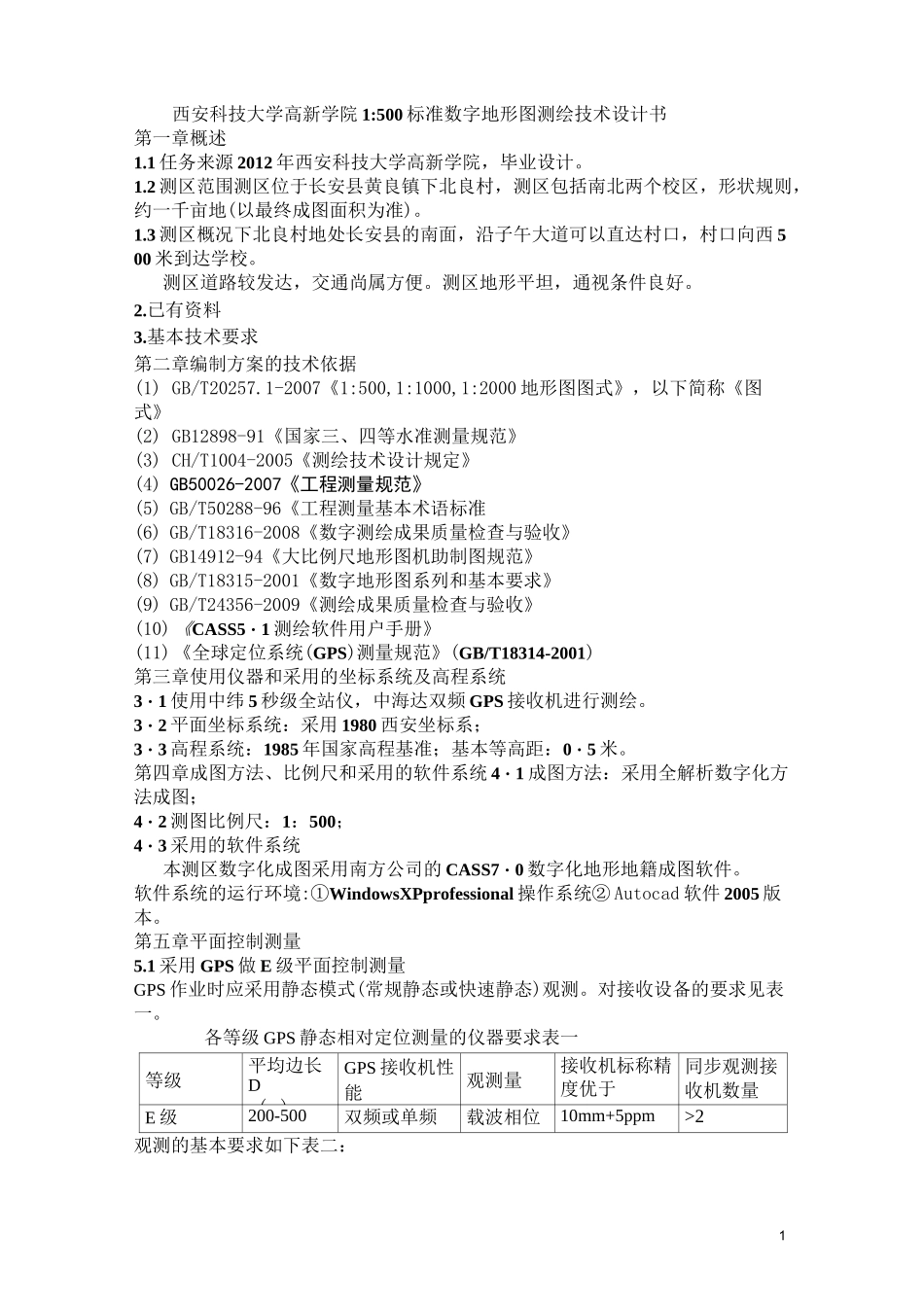

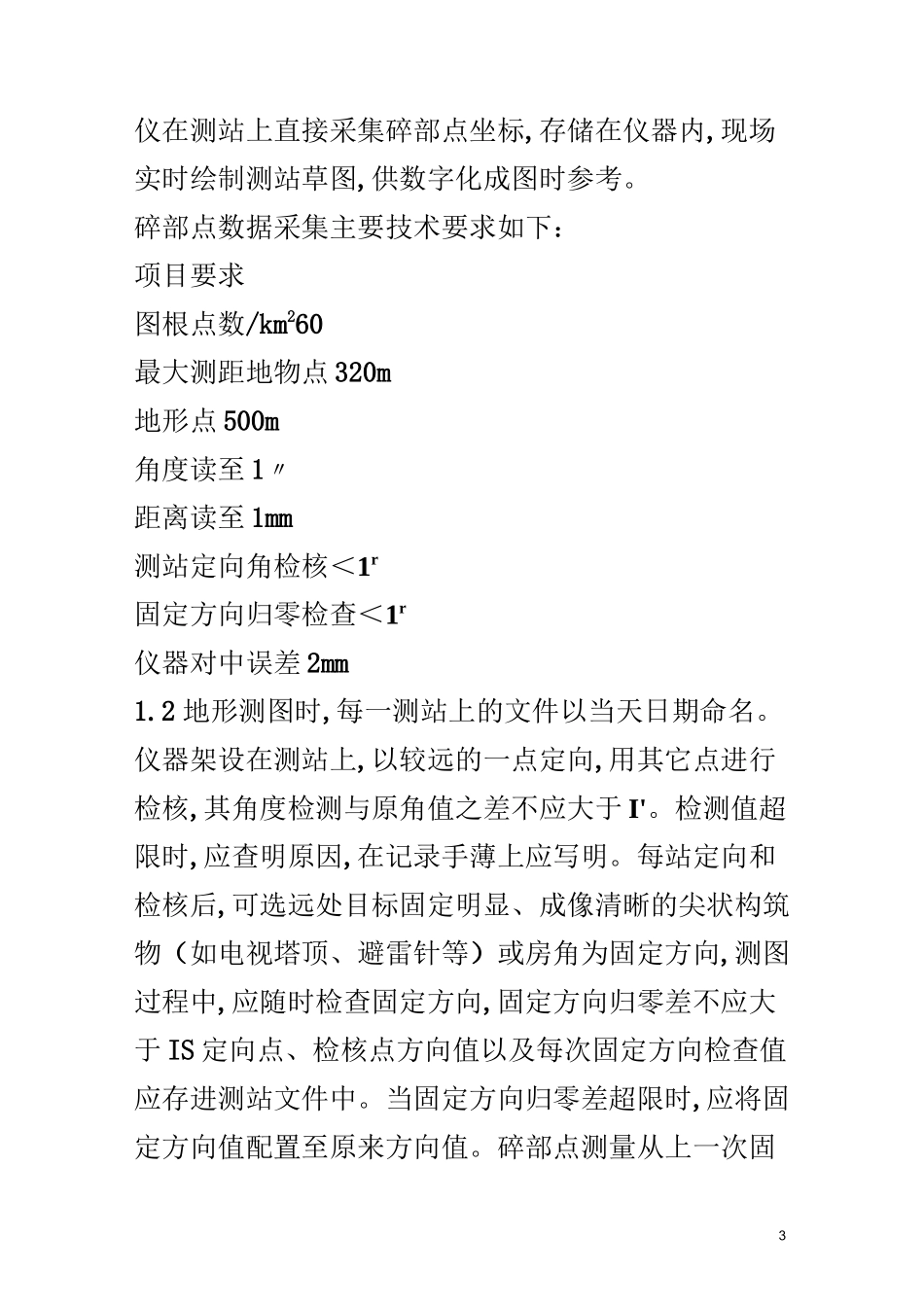

1西安科技大学高新学院 1:500 标准数字地形图测绘技术设计书第一章概述1.1 任务来源 2012 年西安科技大学高新学院，毕业设计。1.2 测区范围测区位于长安县黄良镇下北良村，测区包括南北两个校区，形状规则，约一千亩地(以最终成图面积为准)。1.3 测区概况下北良村地处长安县的南面，沿子午大道可以直达村口，村口向西 500 米到达学校。测区道路较发达，交通尚属方便。测区地形平坦，通视条件良好。2.已有资料3.基本技术要求第二章编制方案的技术依据(1) GB/T20257.1-2007《1:500,1:1000,1:2000 地形图图式》，以下简称《图式》(2) GB12898-91《国家三、四等水准测量规范》(3) CH/T1004-2005《测绘技术设计规定》(4) GB50026-2007《工程测量规范》(5) GB/T50288-96《工程测量基本术语标准(6) GB/T18316-2008《数字测绘成果质量检查与验收》(7) GB14912-94《大比例尺地形图机助制图规范》(8) GB/T18315-2001《数字地形图系列和基本要求》(9) GB/T24356-2009《测绘成果质量检查与验收》(10)《CASS5・1 测绘软件用户手册》(11)《全球定位系统(GPS)测量规范》(GB/T18314-2001)第三章使用仪器和采用的坐标系统及高程系统3・1 使用中纬 5 秒级全站仪，中海达双频 GPS 接收机进行测绘。3・2 平面坐标系统：采用 1980 西安坐标系；3・3 高程系统：1985 年国家高程基准；基本等高距：0・5 米。第四章成图方法、比例尺和采用的软件系统 4・1 成图方法：采用全解析数字化方法成图；4・2 测图比例尺：1：500；4・3 采用的软件系统本测区数字化成图采用南方公司的 CASS7・0 数字化地形地籍成图软件。软件系统的运行环境:①WindowsXPprofessional 操作系统② Autocad 软件 2005 版本。第五章平面控制测量5.1 采用 GPS 做 E 级平面控制测量GPS 作业时应采用静态模式(常规静态或快速静态)观测。对接收设备的要求见表一。各等级 GPS 静态相对定位测量的仪器要求表一等级平均边长D(m)GPS 接收机性能观测量接收机标称精度优于同步观测接收机数量E 级200-500双频或单频载波相位10mm+5ppm>2观测的基本要求如下表二：2各等级 GPS 静态相对定位测量的技术指标表二等级卫星高度角（°）有 效观 测卫 星总数时段中任一卫星有效观测时间（min）重复观测时段数观测时段长度（min）数据采样间隔点 位 几 何图 形 强 度因子（PDOP）E 级>15>4>5>1.5单频＞1510~15<6观测时应量取仪器高两次，两次读数差不大于 5m...
