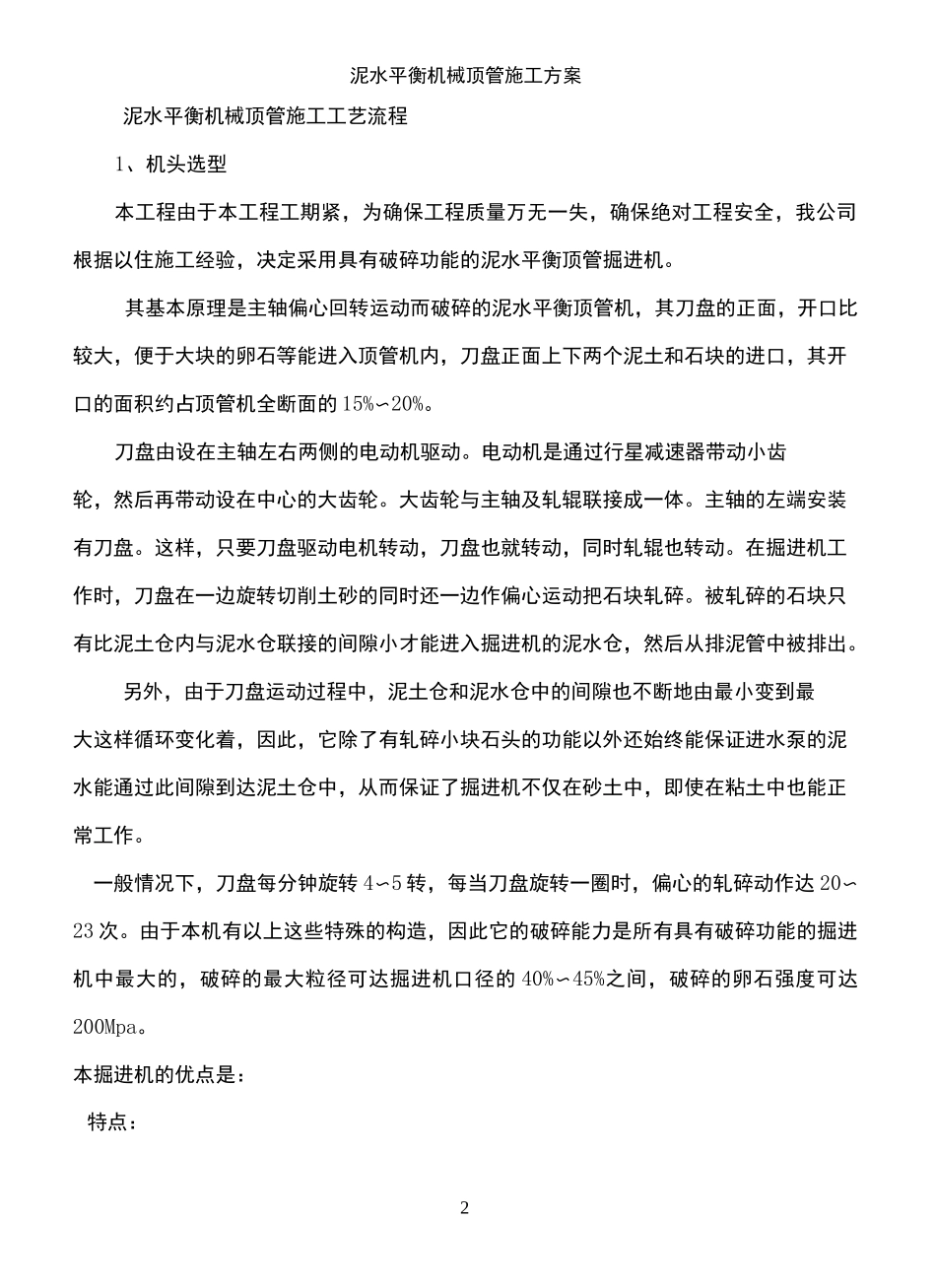

-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除2泥水平衡机械顶管施工方案泥水平衡机械顶管施工工艺流程1、机头选型本工程由于本工程工期紧，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用具有破碎功能的泥水平衡顶管掘进机
其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的 15%〜20%
刀盘由设在主轴左右两侧的电动机驱动
电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮
大齿轮与主轴及轧辊联接成一体
主轴的左端安装有刀盘
这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动
在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎
被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出
另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即使在粘土中也能正常工作
一般情况下，刀盘每分钟旋转 4〜5 转，每当刀盘旋转一圈时，偏心的轧碎动作达 20〜23 次
由于本机有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的 40%〜45%之间，破碎的卵石强度可达200Mpa

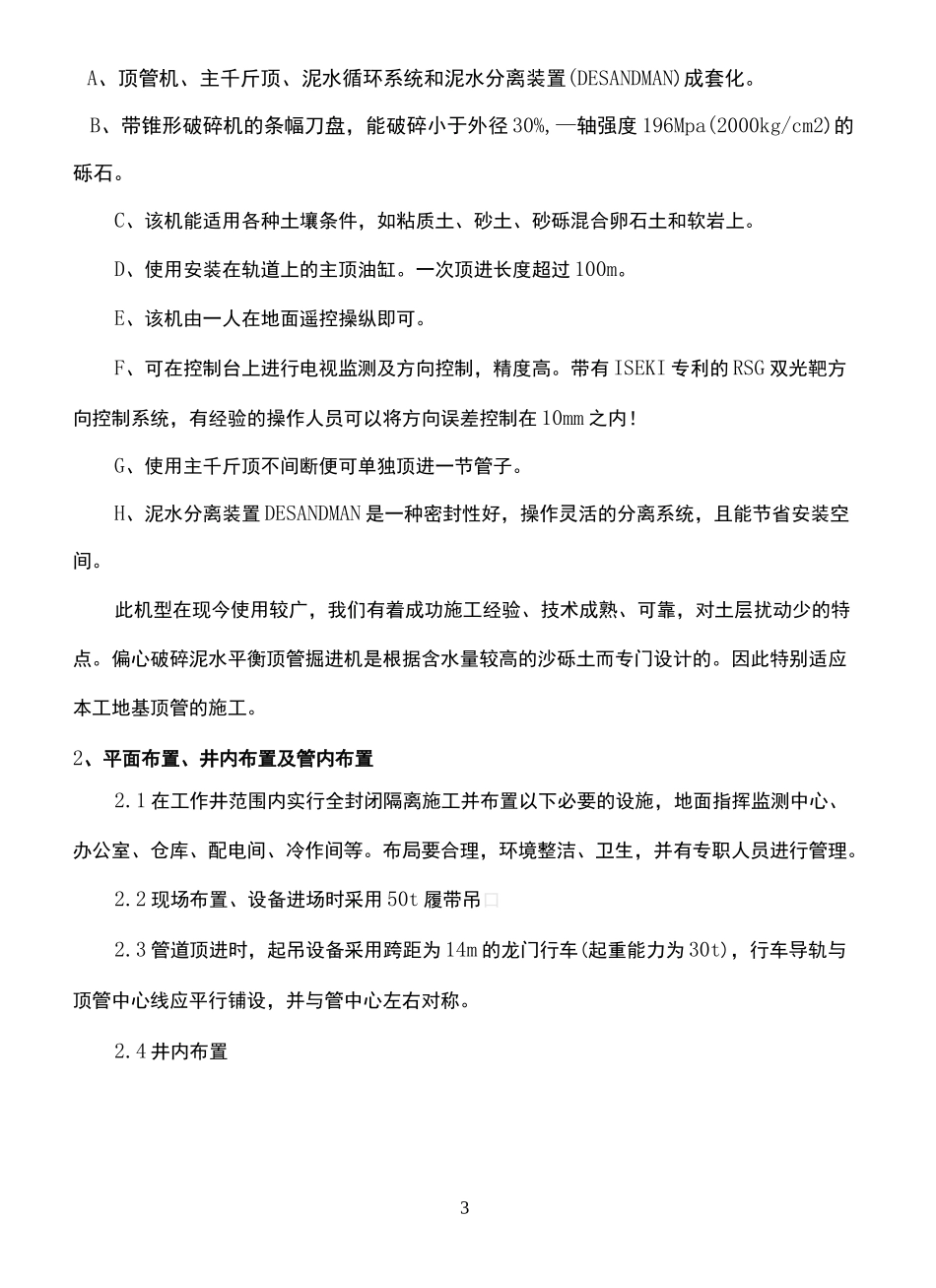

本掘进机的优点是：特点：3A、顶管机、主千斤顶、泥水循环系统和泥水分离装置(DESANDMAN)成套化
B、带锥形破碎机的条幅刀盘，能破碎小于外径 30%,—轴强度 196Mpa(2000kg/cm2
