各种螺纹尺寸与结构大全

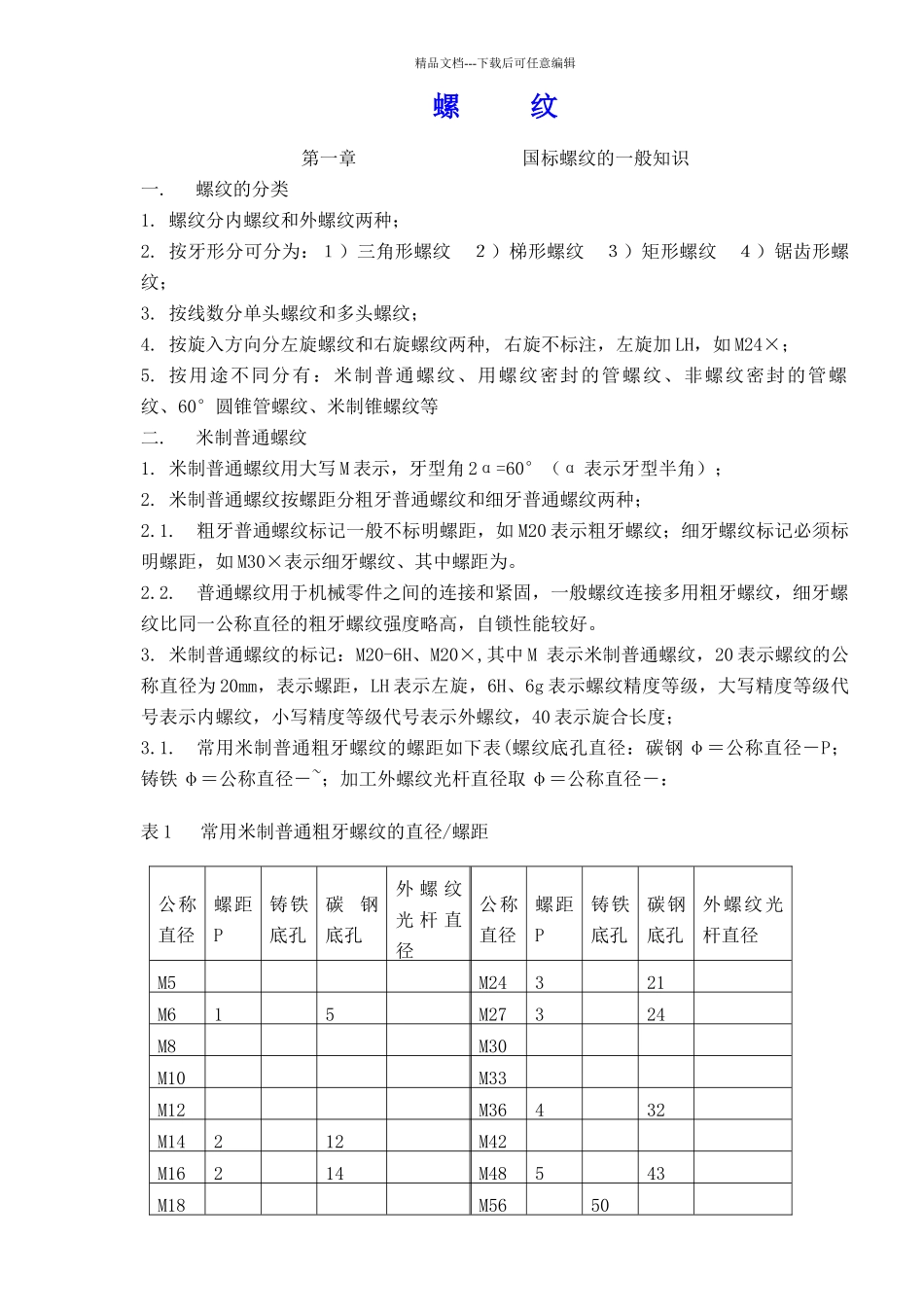

各种螺纹尺寸与结构大全_第1页
1/15

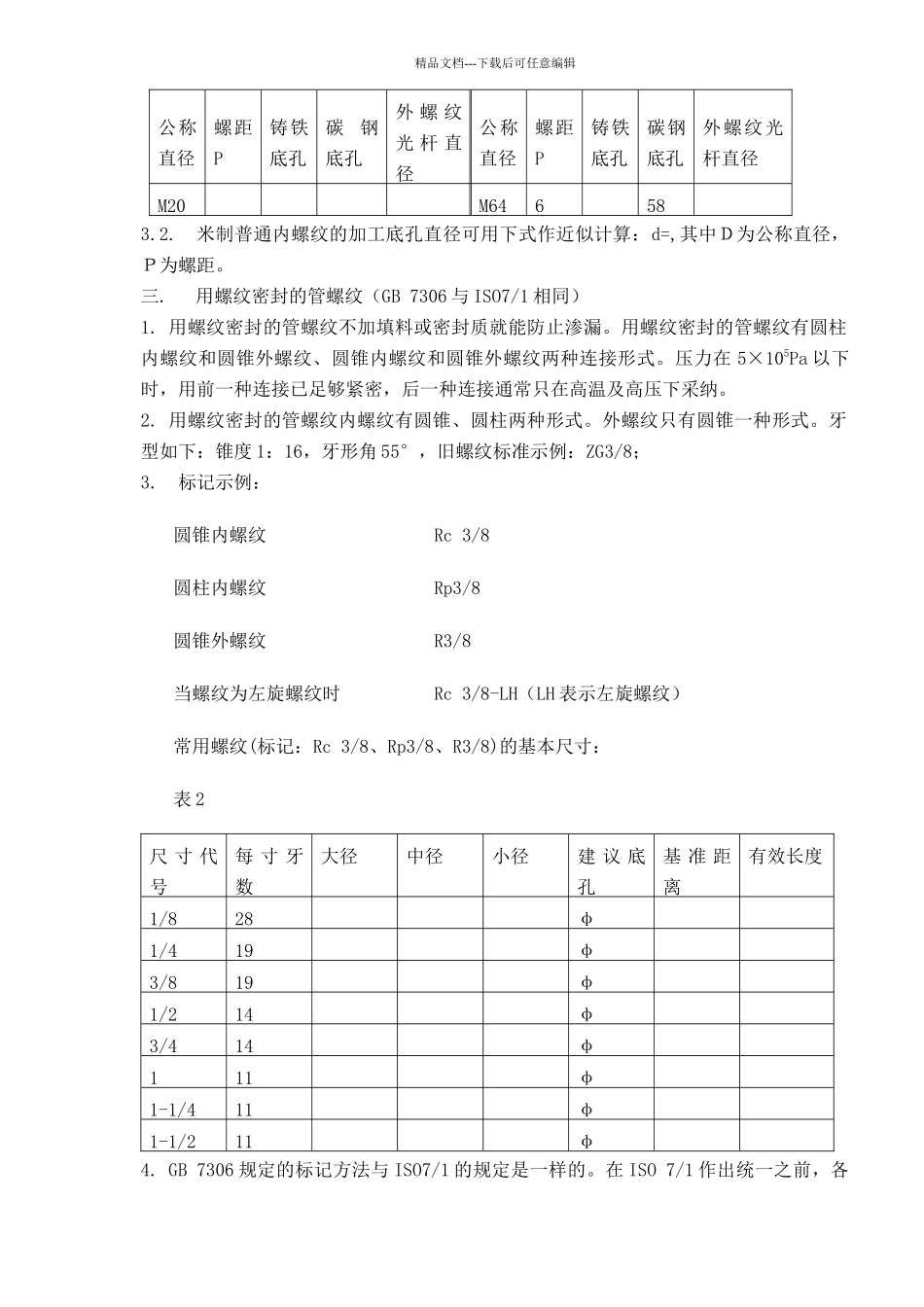

各种螺纹尺寸与结构大全_第2页
2/15
各种螺纹尺寸与结构大全_第3页
3/15
精品文档---下载后可任意编辑螺 纹 第一章 国标螺纹的一般知识一.螺纹的分类1. 螺纹分内螺纹和外螺纹两种;2. 按牙形分可分为:1)三角形螺纹 2)梯形螺纹 3)矩形螺纹 4)锯齿形螺纹;3. 按线数分单头螺纹和多头螺纹;4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加 LH,如 M24×;5. 按用途不同分有:米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹 1. 米制普通螺纹用大写 M 表示,牙型角 2α=60°(α 表示牙型半角);2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种;2.1.粗牙普通螺纹标记一般不标明螺距,如 M20 表示粗牙螺纹;细牙螺纹标记必须标明螺距,如 M30×表示细牙螺纹、其中螺距为。2.2.普通螺纹用于机械零件之间的连接和紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。3. 米制普通螺纹的标记:M20-6H、M20×,其中 M 表示米制普通螺纹,20 表示螺纹的公称直径为 20mm,表示螺距,LH 表示左旋,6H、6g 表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40 表示旋合长度;3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径:碳钢 φ=公称直径-P;铸铁 φ=公称直径-~;加工外螺纹光杆直径取 φ=公称直径-:表 1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外 螺 纹光 杆 直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5M24321M615M27324M8M30M10M33M12M36432M14212M42M16214M48543M18M5650精品文档---下载后可任意编辑公称直径螺距P铸铁底孔碳钢底孔外 螺 纹光 杆 直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M20M646583.2.米制普通内螺纹的加工底孔直径可用下式作近似计算:d=,其中D为公称直径,P为螺距。三.用螺纹密封的管螺纹(GB 7306 与 ISO7/1 相同)1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在 5×105Pa 以下时,用前一种连接已足够紧密,后一种连接通常只在高温及高压下采纳。2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下:锥度 1:16,牙形角 55°,旧螺纹标准示例:ZG3/8;3. 标记示例:圆锥内螺纹Rc 3/8圆柱内螺纹Rp3...
