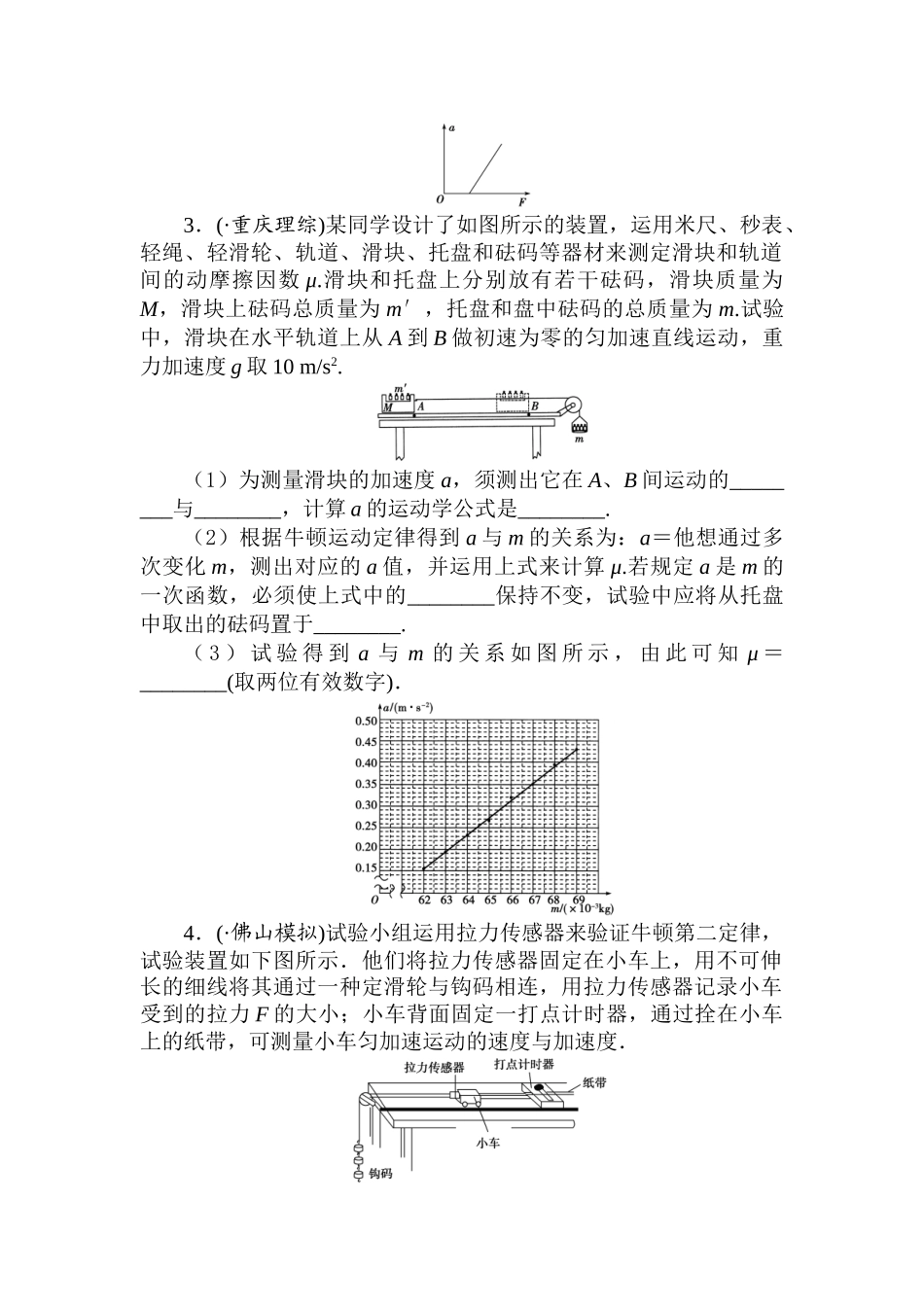

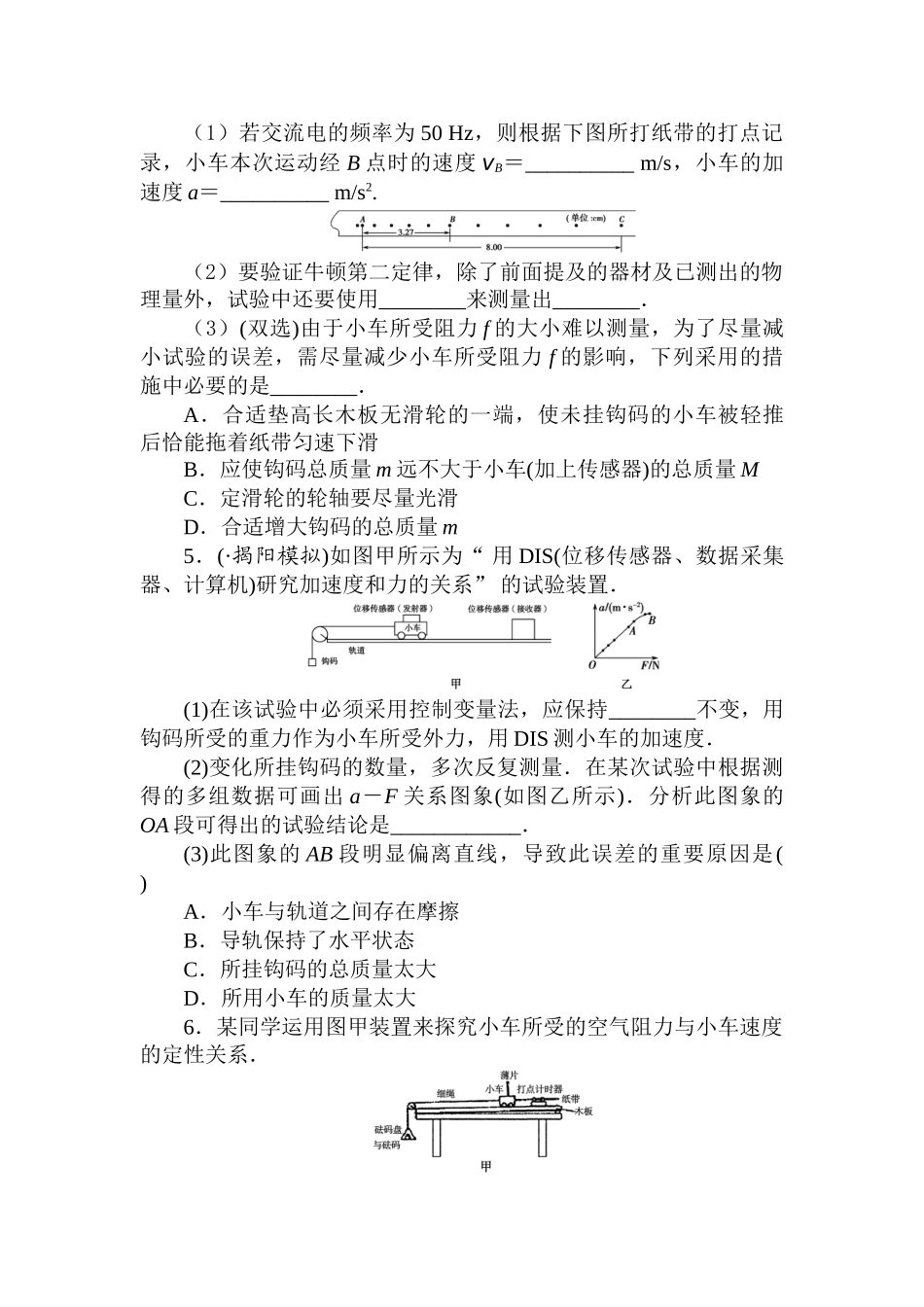

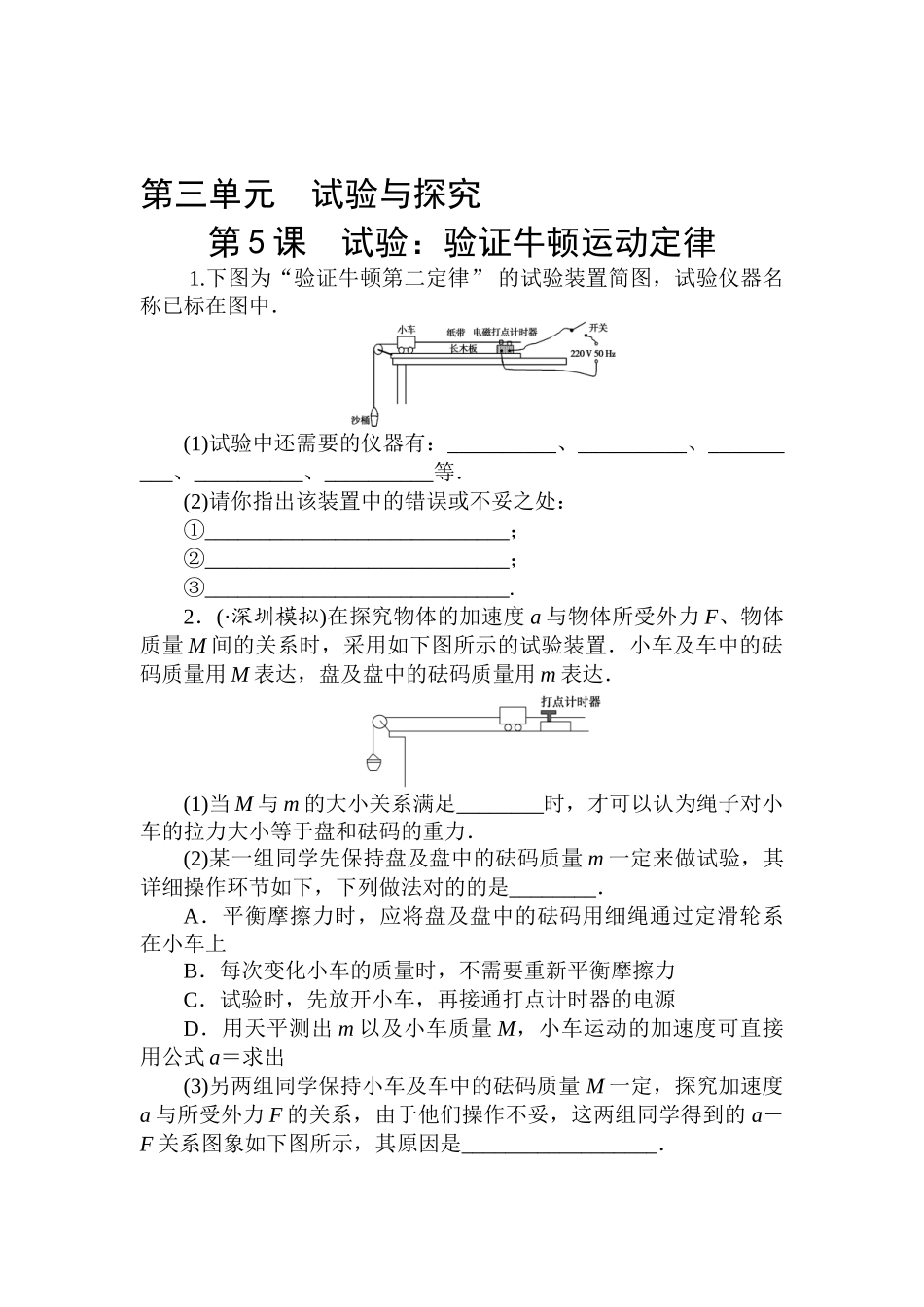

第三单元 试验与探究第 5 课 试验：验证牛顿运动定律 1.下图为“验证牛顿第二定律” 的试验装置简图，试验仪器名称已标在图中．(1)试验中还需要的仪器有：__________、__________、__________、__________、__________等．(2)请你指出该装置中的错误或不妥之处：①____________________________；②____________________________；③____________________________.2．(·深圳模拟)在探究物体的加速度 a 与物体所受外力 F、物体质量 M 间的关系时，采用如下图所示的试验装置．小车及车中的砝码质量用 M 表达，盘及盘中的砝码质量用 m 表达．(1)当 M 与 m 的大小关系满足________时，才可以认为绳子对小车的拉力大小等于盘和砝码的重力．(2)某一组同学先保持盘及盘中的砝码质量 m 一定来做试验，其详细操作环节如下，下列做法对的的是________．A．平衡摩擦力时，应将盘及盘中的砝码用细绳通过定滑轮系在小车上B．每次变化小车的质量时，不需要重新平衡摩擦力C．试验时，先放开小车，再接通打点计时器的电源D．用天平测出 m 以及小车质量 M，小车运动的加速度可直接用公式 a＝求出(3)另两组同学保持小车及车中的砝码质量 M 一定，探究加速度a 与所受外力 F 的关系，由于他们操作不妥，这两组同学得到的 a－F 关系图象如下图所示，其原因是__________________．3．(·重庆理综)某同学设计了如图所示的装置，运用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来测定滑块和轨道间的动摩擦因数 μ.滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为 m′，托盘和盘中砝码的总质量为 m.试验中，滑块在水平轨道上从 A 到 B 做初速为零的匀加速直线运动，重力加速度 g 取 10 m/s2.（1）为测量滑块的加速度 a，须测出它在 A、B 间运动的________与________，计算 a 的运动学公式是________.（2）根据牛顿运动定律得到 a 与 m 的关系为：a＝他想通过多次变化 m，测出对应的 a 值，并运用上式来计算 μ.若规定 a 是 m 的一次函数，必须使上式中的________保持不变，试验中应将从托盘中取出的砝码置于________.（ 3 ） 试 验 得 到 a 与 m 的 关 系 如 图 所 示 ， 由 此 可 知 μ ＝________(取两位有效数字)．4．(·佛山模拟)试验小组运用拉力传感器来验证牛顿第二定律，试验装置如下图所示．他们将拉力传感器固定在小车上，用不可伸长的细线将...
