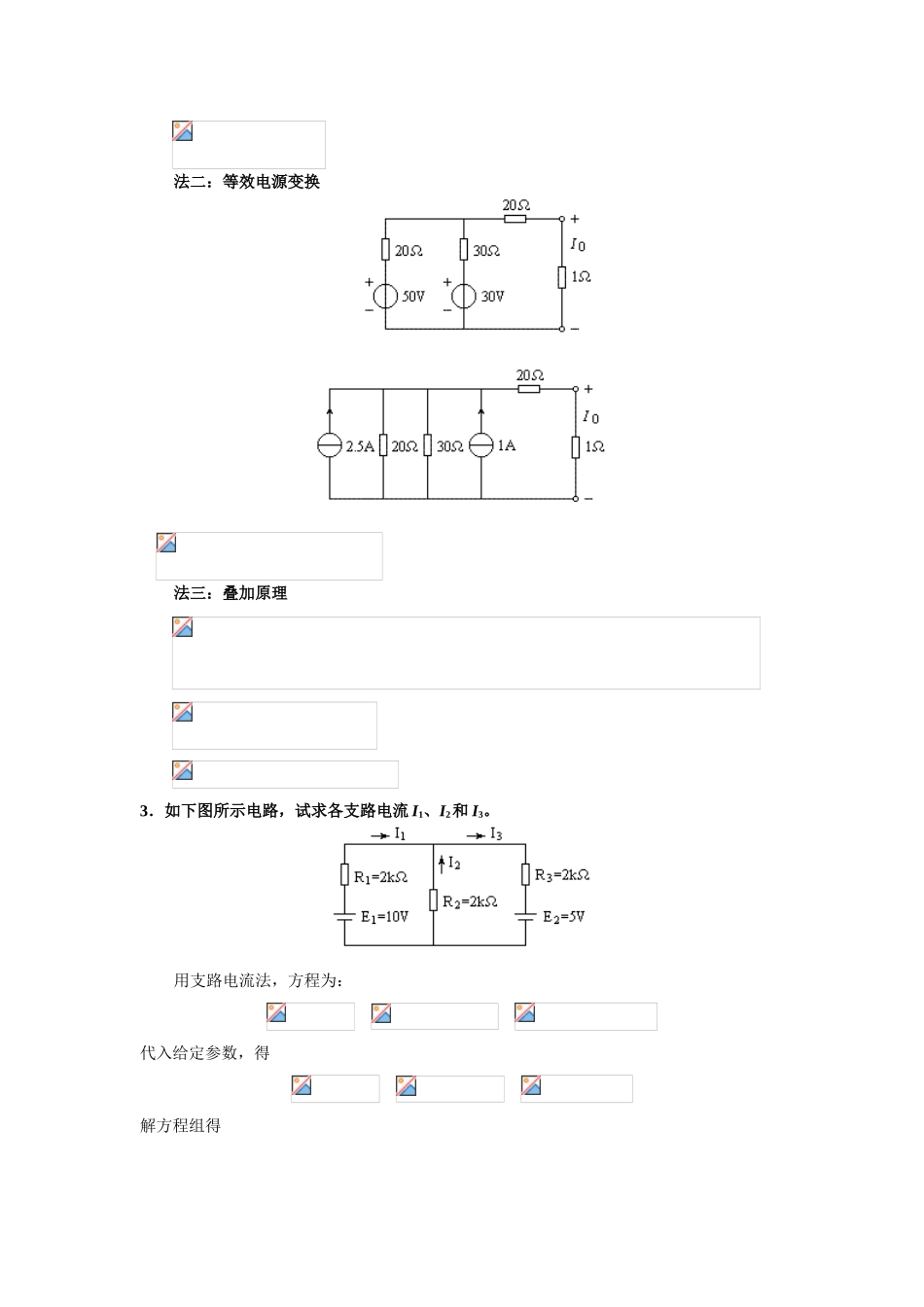

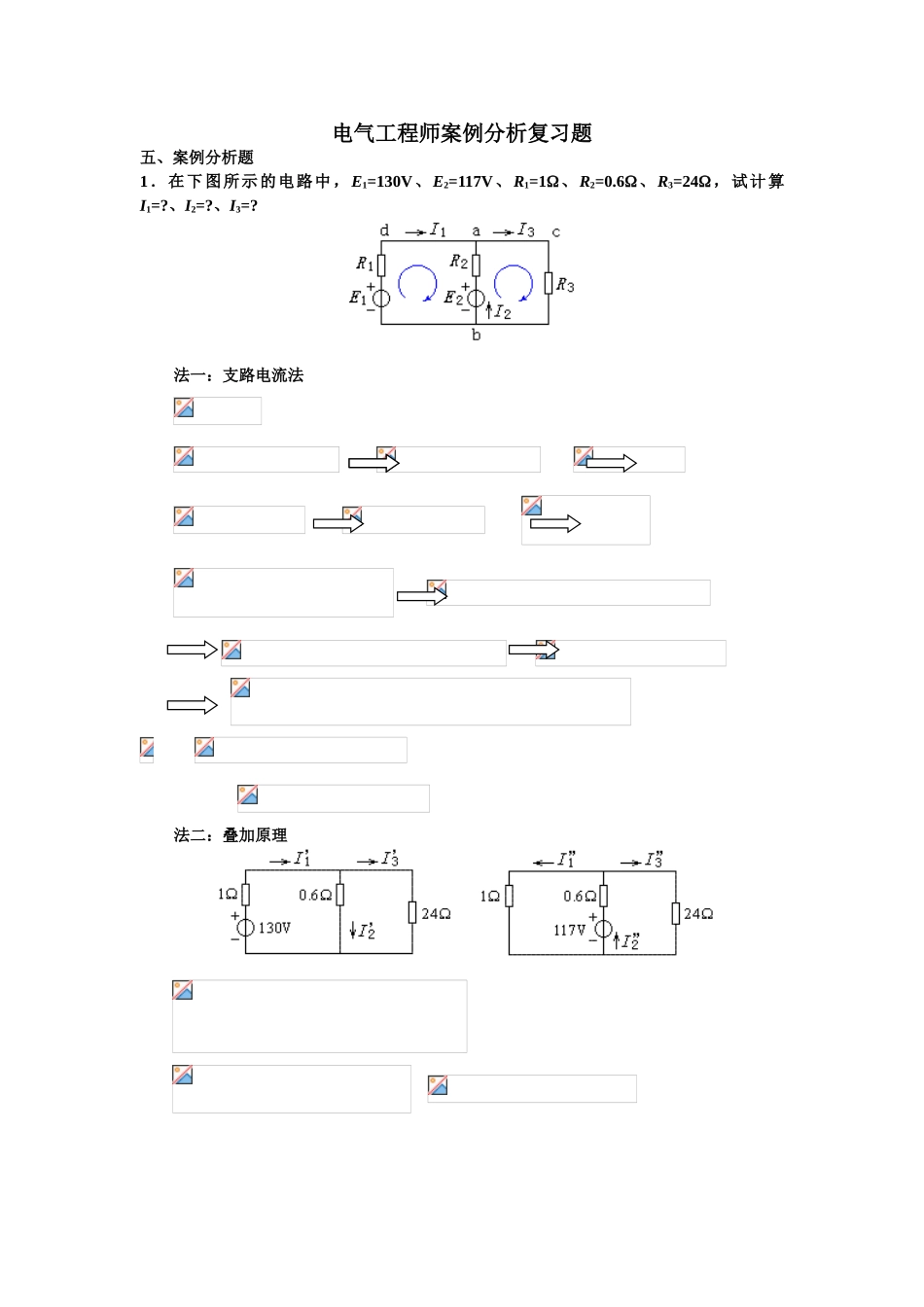

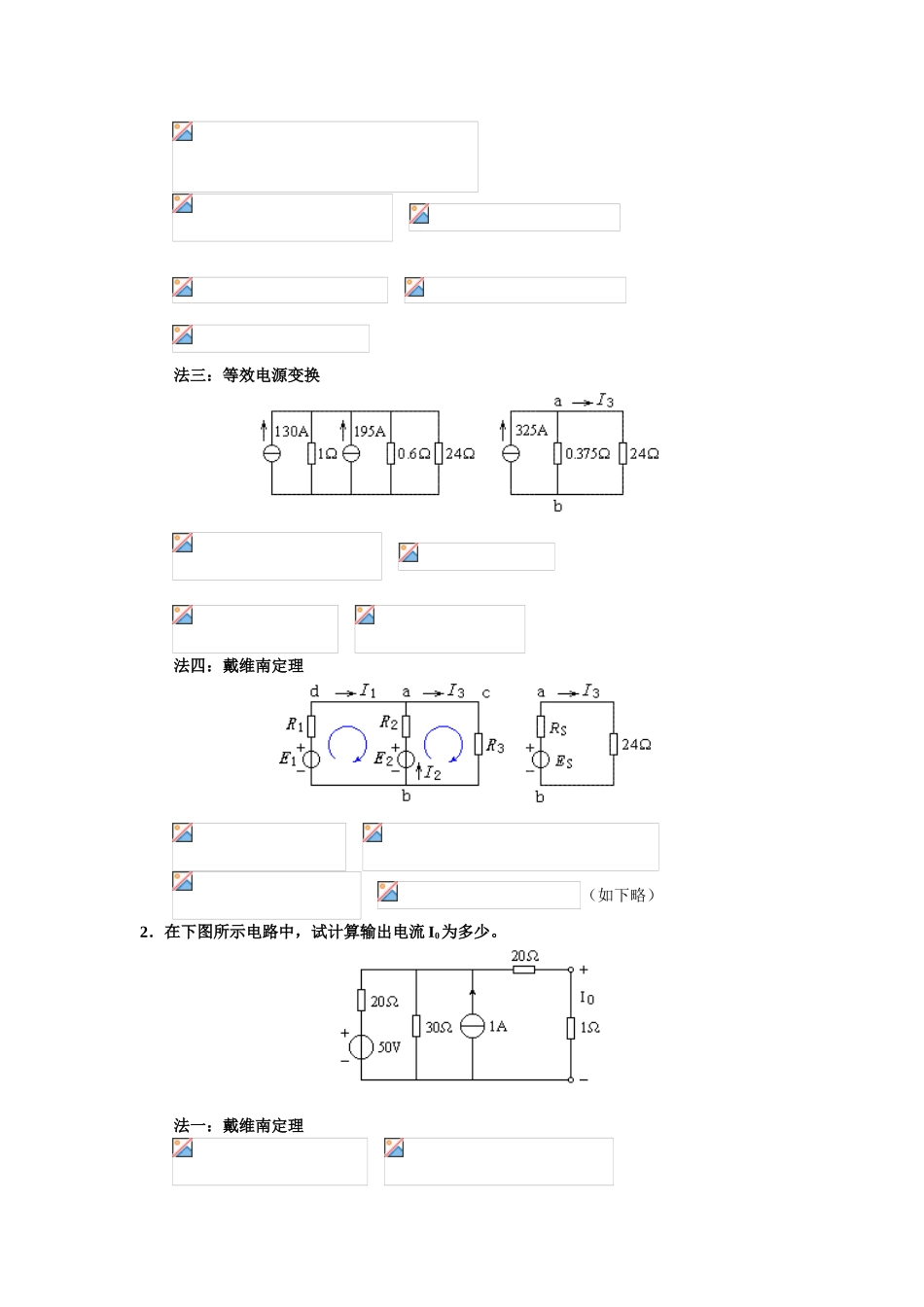

电气工程师案例分析复习题五、案例分析题1．在下图所示的电路中，E1=130V、E2=117V、R1=1、R2=0.6、R3=24，试计算I1=?、I2=?、I3=?法一：支路电流法 法二：叠加原理 法三：等效电源变换 法四：戴维南定理 （如下略）2．在下图所示电路中，试计算输出电流 I0为多少。法一：戴维南定理 法二：等效电源变换 法三：叠加原理3．如下图所示电路，试求各支路电流 I1、I2和 I3。用支路电流法，方程为： 代入给定参数，得 解方程组得，由此得、、。4．有一阻抗 Z=5+j5（），试计算它的模和阻抗角（相位角）各为多少？法一：相量法 法二：向量图法5．试计算下图所示的 RLC 电路的谐振频率 f0为多少 Hz，并计算电路谐振时通过电阻 R的电流 I 为多少?法一：用公式 法二：用基本概念由 XL=XC锝0L=1/C0，化简得6．如图所示的 RLC 并联电路，测得图中各电流有效值分别为 i=5A，iR=5A，iL=6A，则iC=?法一：判断法既然 iR=i，必有 iC=-iL,即有效值 IC=6A。法二：计算法令，则，根据，得，有效值IC=6A。7．试分析下面电路的工作原理，并画出输出波形图。原理：u2正半周，V1、V3 导通，V2、V4 截止，RL上电流从上到下，UL>0；u2负半周，V2、V4 导通，V1、V3 截止，RL上电流从上到下，UL>0。波形：8 ． 桥 式 整 流 电 路 如 图 所 示 ， 试 阐 明 工 作 原 理 。 若，，试画出 uo的波形，并标出输出电压 uo的峰值电压、输出电压 uo周期 T 的参数，计算在负载电阻 RL上消耗的功率（忽视整流二极管 D1、D2、D3、D4 上的压降）。阐明：电源电压频率 f=50Hz、周期 T=0.02s；输出电压周期 To=0.01s。RL上消耗的功率：Uo=0.9U2=0.910=9V Io=5A Po=UoIo=95=45W9．试分析下图所示半导体共发射极放大电路的工作原理、分析每个电阻器和电容器元件的作用（电路中晶体管的共发射极放大倍数=25），并计算电路的工作点 VCO、ICO、IEO和IBO。设电路的 VBO=0.7V。各元件的作用：RB的作用是确定静态基极电流 IB；RC的作用是将集电极电流的变化转换为输出电压的变化以及确定三极管的静态工作参数；RL是负载电阻；C1的作用是耦合输入型号以及隔断直流；C2的作用是耦合输出型号以及隔断直流。工作原理：当有 ui 输入时，基极电流由 IB 变化为（IB+iB），集电极电流由 IC 变化为（IC+iC）=（IB+iB）；RC上的电压降发生对应的变化，集电极电压也随之发生变化；经 C2隔断直流后输出交流电压...
