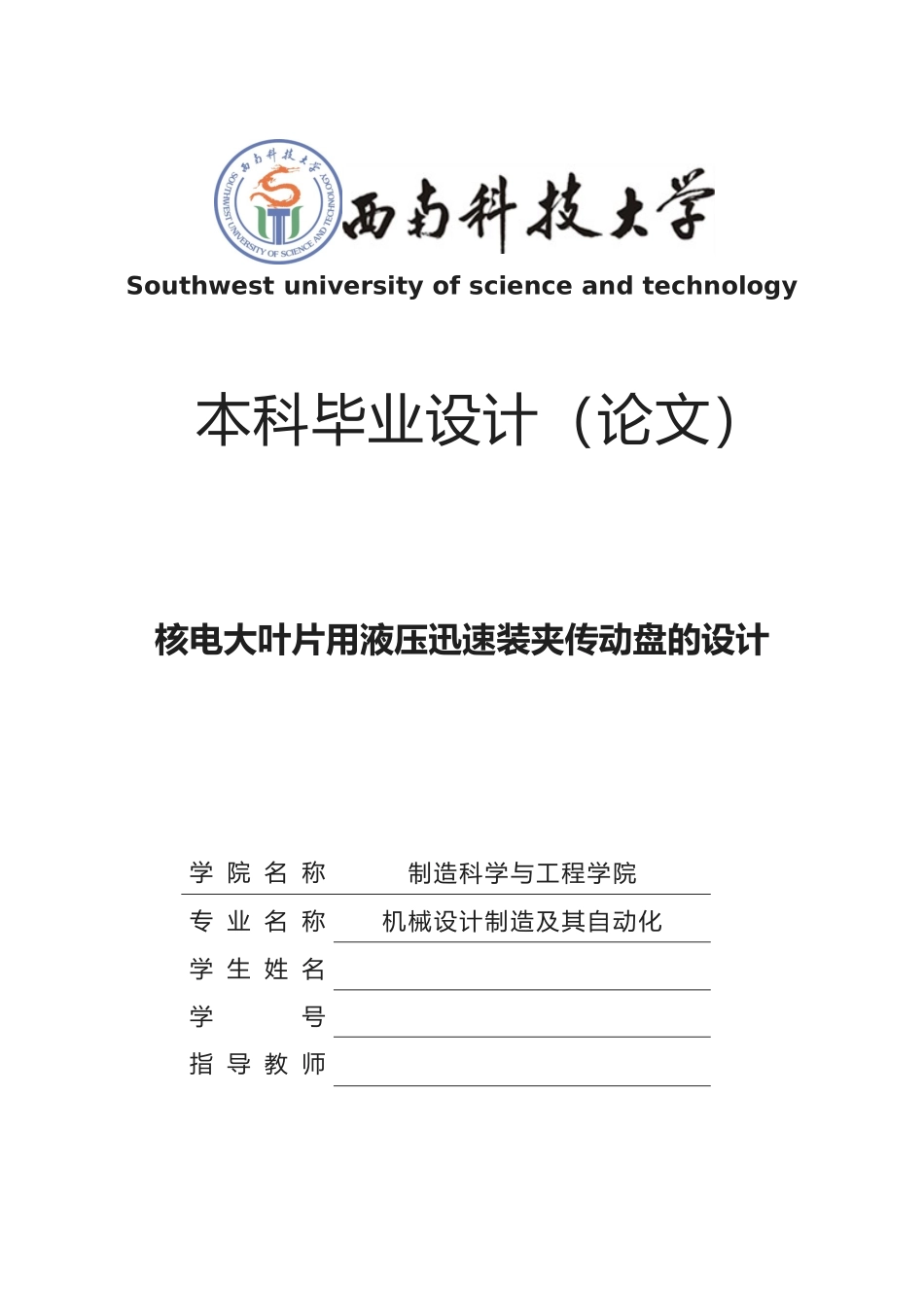

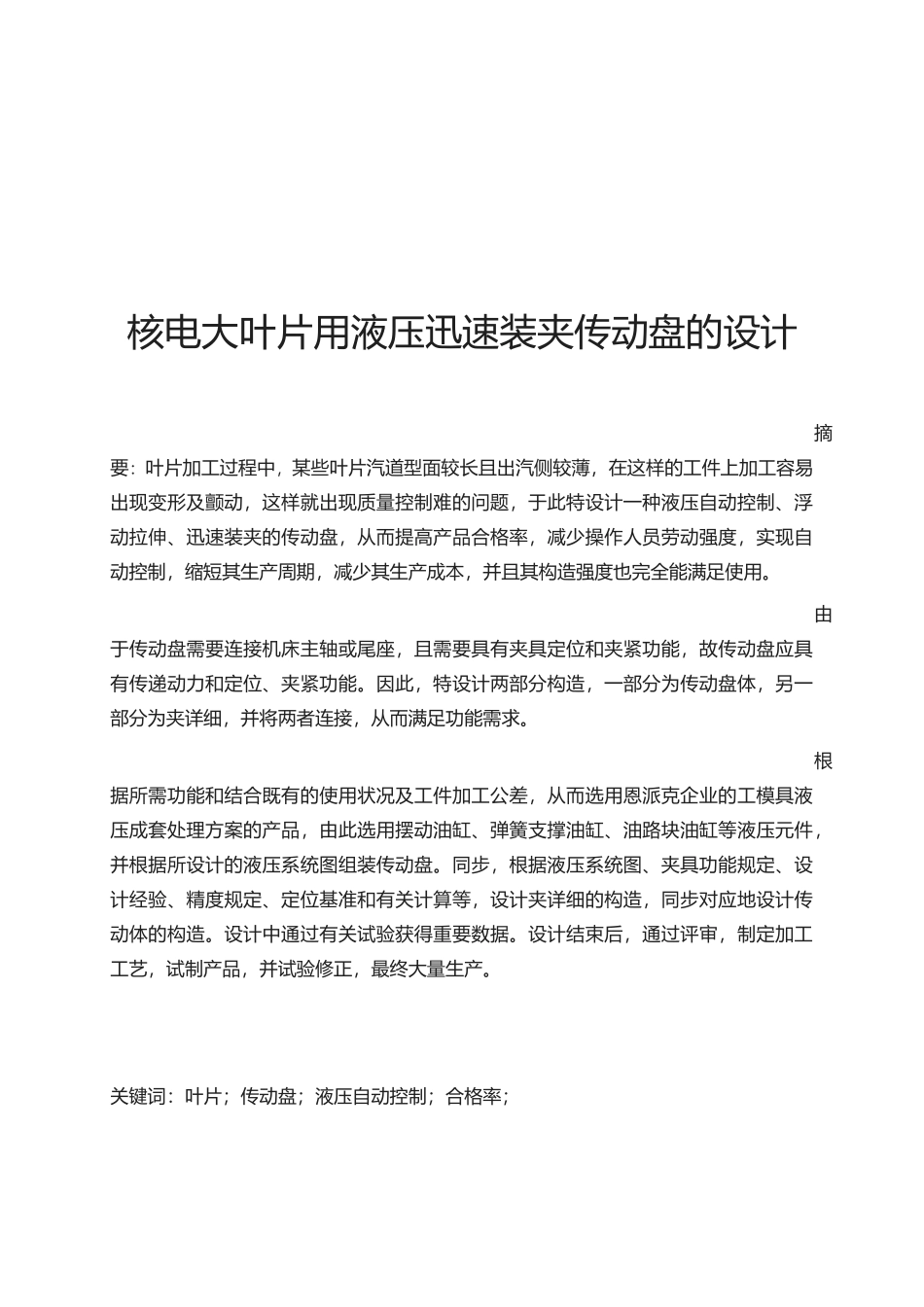

Southwest university of science and technology 本科毕业设计（论文）核电大叶片用液压迅速装夹传动盘的设计学 院 名 称制造科学与工程学院专 业 名 称机械设计制造及其自动化学 生 姓 名学号指 导 教 师六核电大叶片用液压迅速装夹传动盘的设计摘要：叶片加工过程中，某些叶片汽道型面较长且出汽侧较薄，在这样的工件上加工容易出现变形及颤动，这样就出现质量控制难的问题，于此特设计一种液压自动控制、浮动拉伸、迅速装夹的传动盘，从而提高产品合格率，减少操作人员劳动强度，实现自动控制，缩短其生产周期，减少其生产成本，并且其构造强度也完全能满足使用。由于传动盘需要连接机床主轴或尾座，且需要具有夹具定位和夹紧功能，故传动盘应具有传递动力和定位、夹紧功能。因此，特设计两部分构造，一部分为传动盘体，另一部分为夹详细，并将两者连接，从而满足功能需求。根据所需功能和结合既有的使用状况及工件加工公差，从而选用恩派克企业的工模具液压成套处理方案的产品，由此选用摆动油缸、弹簧支撑油缸、油路块油缸等液压元件，并根据所设计的液压系统图组装传动盘。同步，根据液压系统图、夹具功能规定、设计经验、精度规定、定位基准和有关计算等，设计夹详细的构造，同步对应地设计传动体的构造。设计中通过有关试验获得重要数据。设计结束后，通过评审，制定加工工艺，试制产品，并试验修正，最终大量生产。关键词：叶片；传动盘；液压自动控制；合格率；Design of nuclear power blade with hydraulic quick clamping drive disk Abstract：Blade machining process, some road-surface steam leaves the steam side is long and thin, in such a workpiece machining prone to distortion and vibration, so that the difficult problem of quality control, this particular design of a hydraulic automatic control floating stretch, quick clamping disk drive, thereby improving product yield and reduce labor intensity of operators, and automatic control, shorten the production cycle, reducing its production costs, and its structural strength is also fully able to meet with. Since the drive tray need to connect the machine spindle or tailstock, and the need to ...
