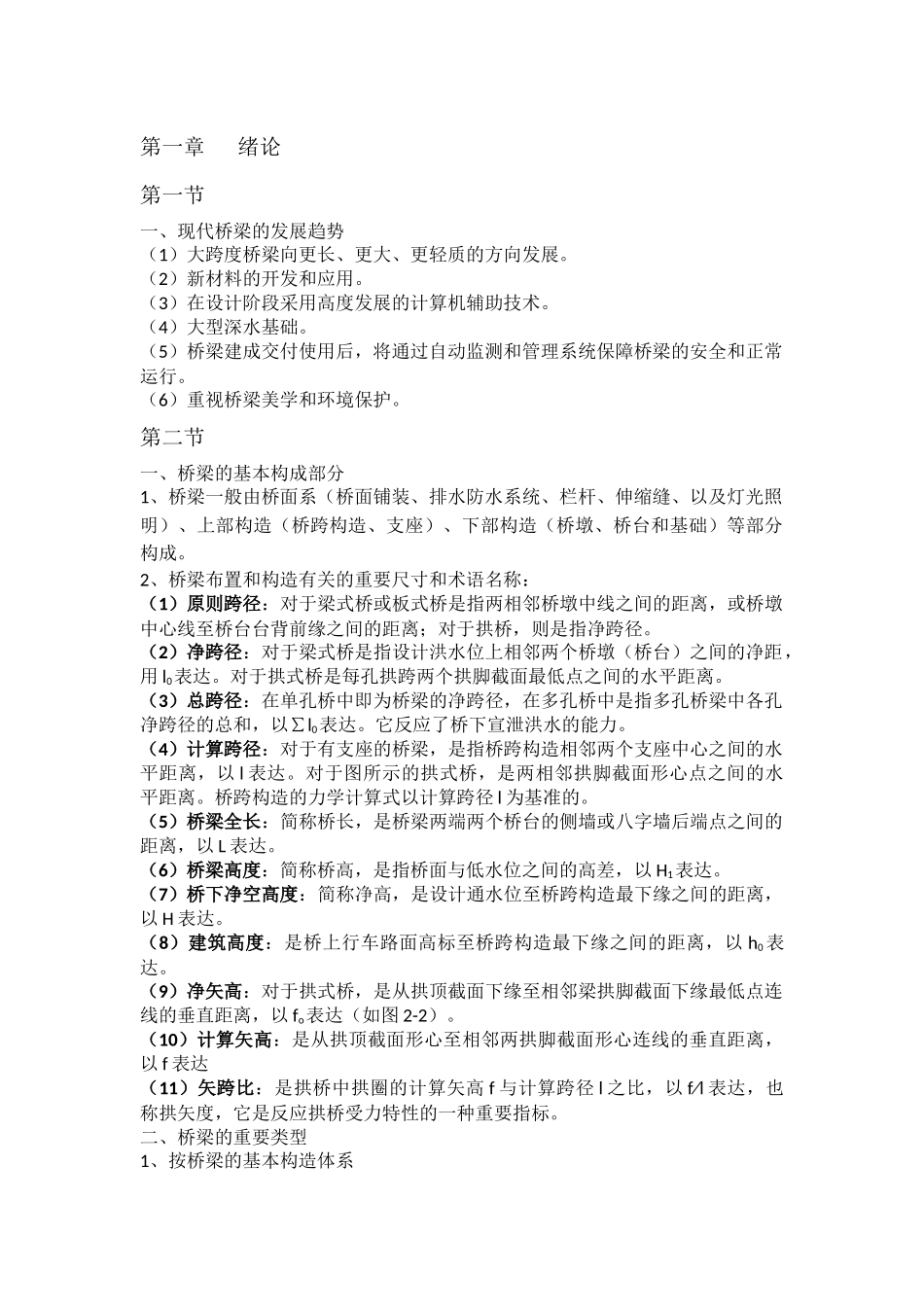

第一章 绪论第一节 一、现代桥梁的发展趋势（1）大跨度桥梁向更长、更大、更轻质的方向发展。（2）新材料的开发和应用。（3）在设计阶段采用高度发展的计算机辅助技术。（4）大型深水基础。（5）桥梁建成交付使用后，将通过自动监测和管理系统保障桥梁的安全和正常运行。（6）重视桥梁美学和环境保护。第二节一、桥梁的基本构成部分1、桥梁一般由桥面系（桥面铺装、排水防水系统、栏杆、伸缩缝、以及灯光照明）、上部构造（桥跨构造、支座）、下部构造（桥墩、桥台和基础）等部分构成。2、桥梁布置和构造有关的重要尺寸和术语名称：（1）原则跨径：对于梁式桥或板式桥是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。（2）净跨径：对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距，用 l0表达。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。（3）总跨径：在单孔桥中即为桥梁的净跨径，在多孔桥中是指多孔桥梁中各孔净跨径的总和，以∑l0表达。它反应了桥下宣泄洪水的能力。（4）计算跨径：对于有支座的桥梁，是指桥跨构造相邻两个支座中心之间的水平距离，以 l 表达。对于图所示的拱式桥，是两相邻拱脚截面形心点之间的水平距离。桥跨构造的力学计算式以计算跨径 l 为基准的。（5）桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以 L 表达。 （6）桥梁高度：简称桥高，是指桥面与低水位之间的高差，以 H1表达。（7）桥下净空高度：简称净高，是设计通水位至桥跨构造最下缘之间的距离，以 H 表达。（8）建筑高度：是桥上行车路面高标至桥跨构造最下缘之间的距离，以 h0表达。 （9）净矢高：对于拱式桥，是从拱顶截面下缘至相邻梁拱脚截面下缘最低点连线的垂直距离，以 fo表达（如图 2-2）。（10）计算矢高：是从拱顶截面形心至相邻两拱脚截面形心连线的垂直距离，以 f 表达（11）矢跨比：是拱桥中拱圈的计算矢高 f 与计算跨径 l 之比，以 f∕l 表达，也称拱矢度，它是反应拱桥受力特性的一种重要指标。二、桥梁的重要类型1、按桥梁的基本构造体系1）、梁式桥梁式桥在竖向荷载作用下无水平推力的构造，梁中内力重要是弯矩和剪力，以受弯为主。2）、拱式桥拱式桥的重要承重构造是拱圈或拱肋，这种构造在竖向荷载作用下桥墩或桥台将承受水平推力，同步这种水平推力将明显抵消荷载所引起的在拱圈内的弯矩作用。3）、刚架桥刚架...
