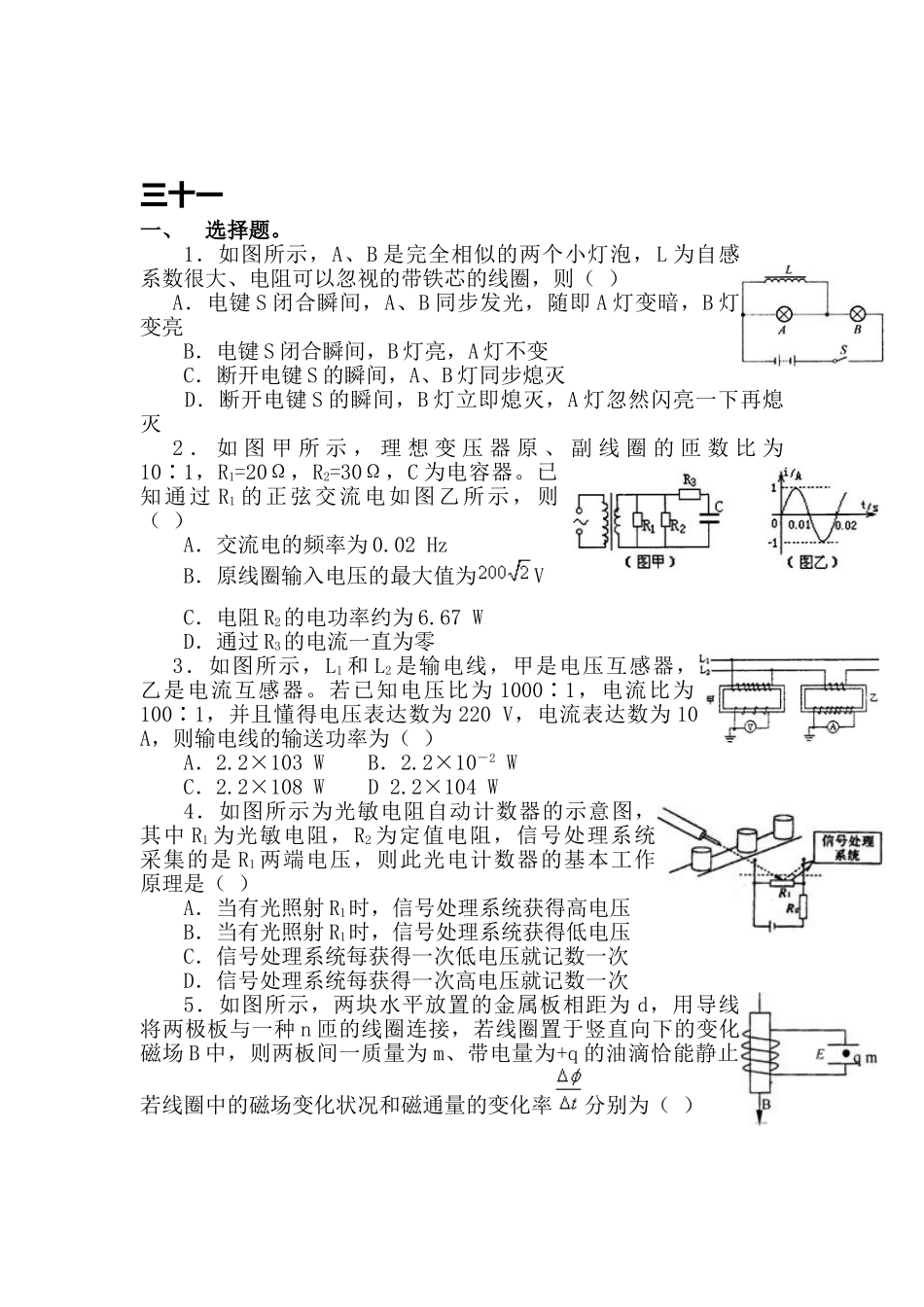

三十一一、选择题。1．如图所示，A、B 是完全相似的两个小灯泡，L 为自感系数很大、电阻可以忽视的带铁芯的线圈，则（ ）A．电键 S 闭合瞬间，A、B 同步发光，随即 A 灯变暗，B 灯变亮 B．电键 S 闭合瞬间，B 灯亮，A 灯不变 C．断开电键 S 的瞬间，A、B 灯同步熄灭 D．断开电键 S 的瞬间，B 灯立即熄灭，A 灯忽然闪亮一下再熄灭2 ． 如 图 甲 所 示 ， 理 想 变 压 器 原 、 副 线 圈 的 匝 数 比 为10∶1，R1=20Ω，R2=30Ω，C 为电容器。已知通过 R1 的正弦交流电如图乙所示，则（ ） A．交流电的频率为 0.02 Hz B．原线圈输入电压的最大值为V C．电阻 R2的电功率约为 6.67 W D．通过 R3的电流一直为零 3．如图所示，L1 和 L2 是输电线，甲是电压互感器，乙是电流互感器。若已知电压比为 1000∶1，电流比为100∶1，并且懂得电压表达数为 220 V，电流表达数为 10 A，则输电线的输送功率为（ ）A．2.2×103 W B．2.2×10－2 W C．2.2×108 W D 2.2×104 W4．如图所示为光敏电阻自动计数器的示意图，其中 R1 为光敏电阻，R2 为定值电阻，信号处理系统采集的是 R1 两端电压，则此光电计数器的基本工作原理是（ ） A．当有光照射 R1时，信号处理系统获得高电压 B．当有光照射 R1时，信号处理系统获得低电压 C．信号处理系统每获得一次低电压就记数一次 D．信号处理系统每获得一次高电压就记数一次 5．如图所示，两块水平放置的金属板相距为 d，用导线将两极板与一种 n 匝的线圈连接，若线圈置于竖直向下的变化磁场 B 中，则两板间一质量为 m、带电量为+q 的油滴恰能静止，若线圈中的磁场变化状况和磁通量的变化率分别为（ ） A．B 增强， B．B 减弱， C．B 减弱， D．B 增强， 6．如右图所示，在 2L≥x≥0 的区域内存在着匀强磁场，磁场的方向垂直于 xOy 平面（纸面）向里，具有一定电阻的矩形框 abcd 位于 xOy 平面内，线框的 ab 边与 y 轴重叠，bc 边长为 L。令线框从 t=0 的时刻起由静止开始沿x 轴正方向做匀加速运动，则线框中的感应电流 I（取逆时针方向的电流为正）随时间 t 的函数图象也许是下图中的哪一种？（ ）7．在北半球，地磁场的水平分量由南向北，竖直分量竖直向下。北京平安大街上，某人骑车从东往西，则下列说法对的的是（ ）A．自行车左车把的电势比右车把的电势高B．自行车左车把的电势比右...
