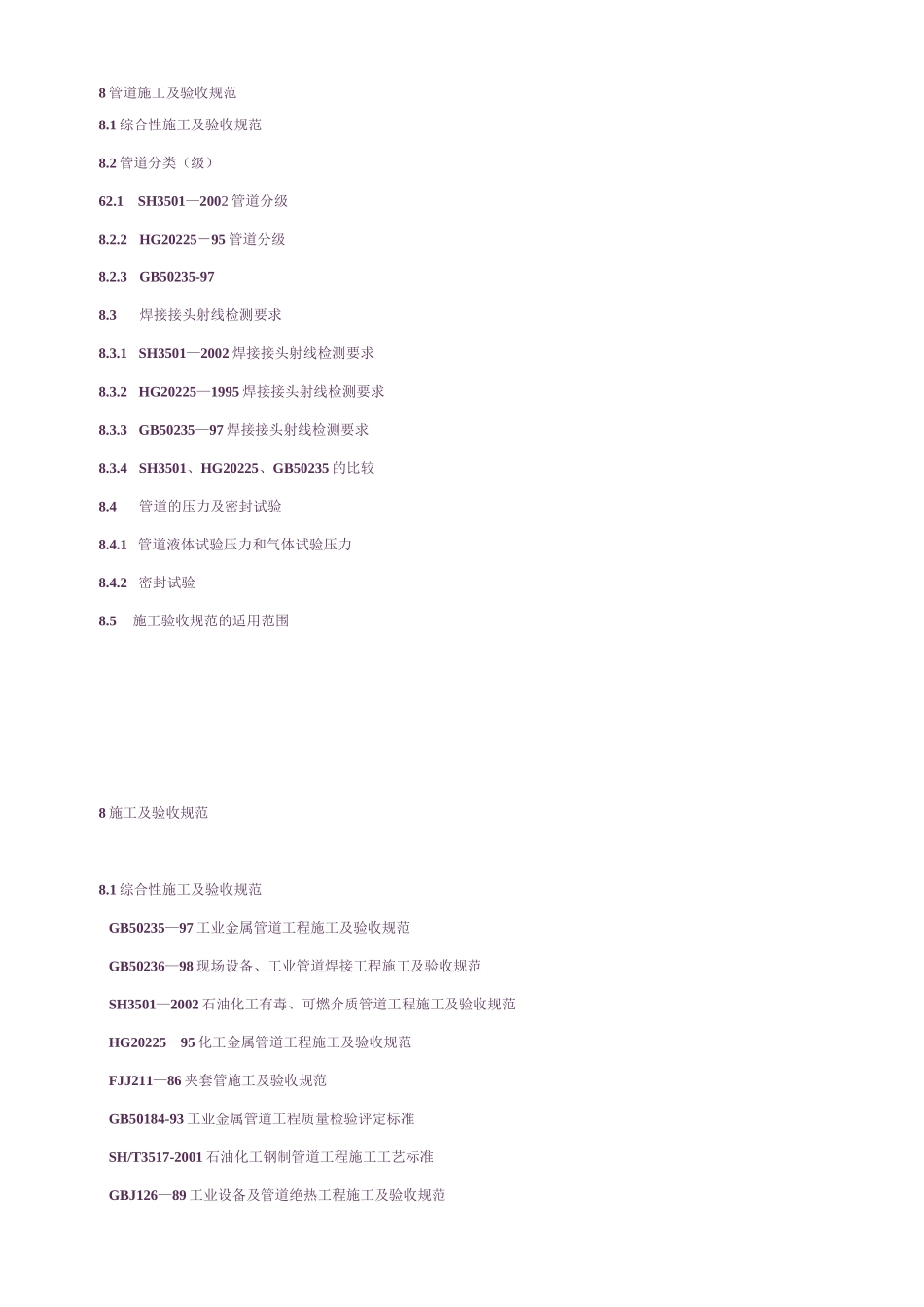

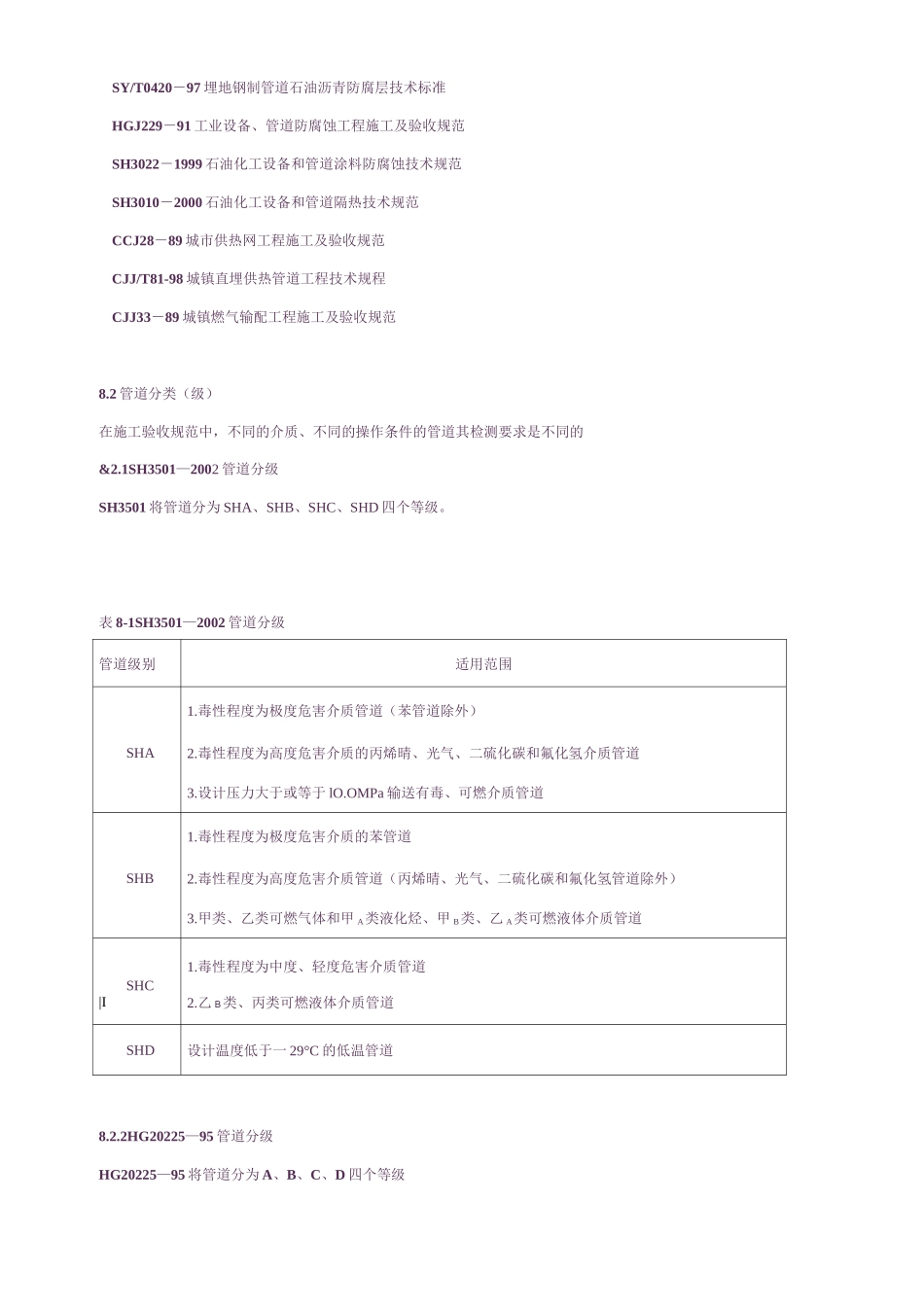

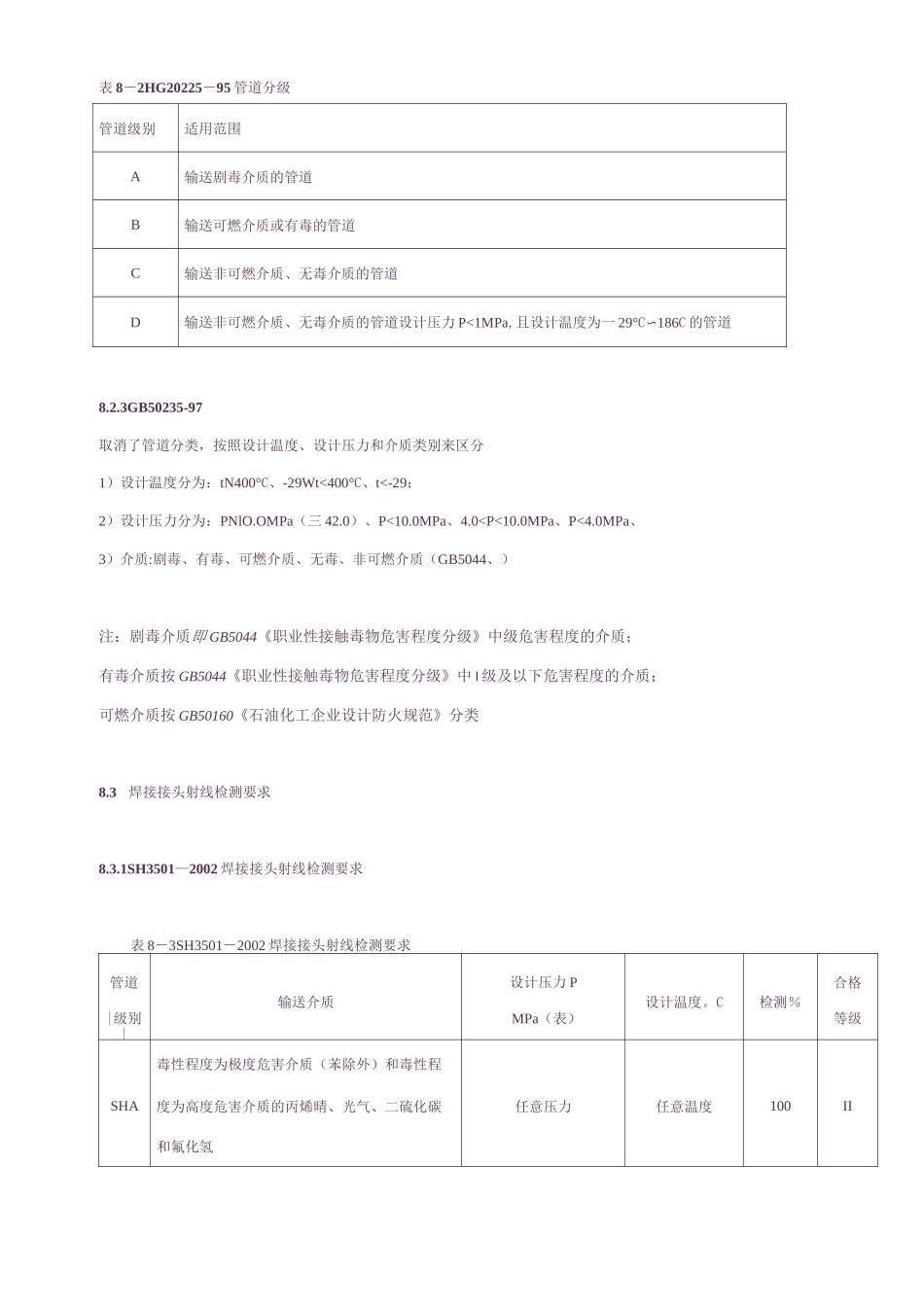

8 管道施工及验收规范8.1 综合性施工及验收规范8.2 管道分类（级）62.1SH3501—2002 管道分级8.2.2HG20225－95 管道分级8.2.3GB50235-978.3焊接接头射线检测要求8.3.1SH3501—2002 焊接接头射线检测要求8.3.2HG20225—1995 焊接接头射线检测要求8.3.3GB50235—97 焊接接头射线检测要求8.3.4SH3501、HG20225、GB50235 的比较8.4管道的压力及密封试验8.4.1 管道液体试验压力和气体试验压力8.4.2 密封试验8.5施工验收规范的适用范围8 施工及验收规范8.1 综合性施工及验收规范GB50235—97 工业金属管道工程施工及验收规范GB50236—98 现场设备、工业管道焊接工程施工及验收规范SH3501—2002 石油化工有毒、可燃介质管道工程施工及验收规范HG20225—95 化工金属管道工程施工及验收规范FJJ211—86 夹套管施工及验收规范GB50184-93 工业金属管道工程质量检验评定标准SH/T3517-2001 石油化工钢制管道工程施工工艺标准GBJ126—89 工业设备及管道绝热工程施工及验收规范SY/T0420－97 埋地钢制管道石油沥青防腐层技术标准HGJ229－91 工业设备、管道防腐蚀工程施工及验收规范SH3022－1999 石油化工设备和管道涂料防腐蚀技术规范SH3010－2000 石油化工设备和管道隔热技术规范CCJ28－89 城市供热网工程施工及验收规范CJJ/T81-98 城镇直埋供热管道工程技术规程CJJ33－89 城镇燃气输配工程施工及验收规范8.2 管道分类（级）在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的&2.1SH3501—2002 管道分级SH3501 将管道分为 SHA、SHB、SHC、SHD 四个等级。表 8-1SH3501—2002 管道分级管道级别适用范围1.毒性程度为极度危害介质管道（苯管道除外）SHA2.毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢介质管道3.设计压力大于或等于 lO.OMPa 输送有毒、可燃介质管道1.毒性程度为极度危害介质的苯管道SHB2.毒性程度为高度危害介质管道（丙烯晴、光气、二硫化碳和氟化氢管道除外）3.甲类、乙类可燃气体和甲 A类液化烃、甲 B类、乙 A类可燃液体介质管道SHC1.毒性程度为中度、轻度危害介质管道|I2.乙 B类、丙类可燃液体介质管道SHD设计温度低于一 29°C 的低温管道8.2.2HG20225—95 管道分级HG20225—95 将管道分为 A、B、C、D 四个等级表 8－2HG20225－95 管道分级管道级别适用范围A输送剧毒介质的管道B输送可燃介质或有毒的管道C输送非可燃介质、无毒介质的管道D输送非可燃介质、无毒介质...
