仰斜式挡墙技术交底

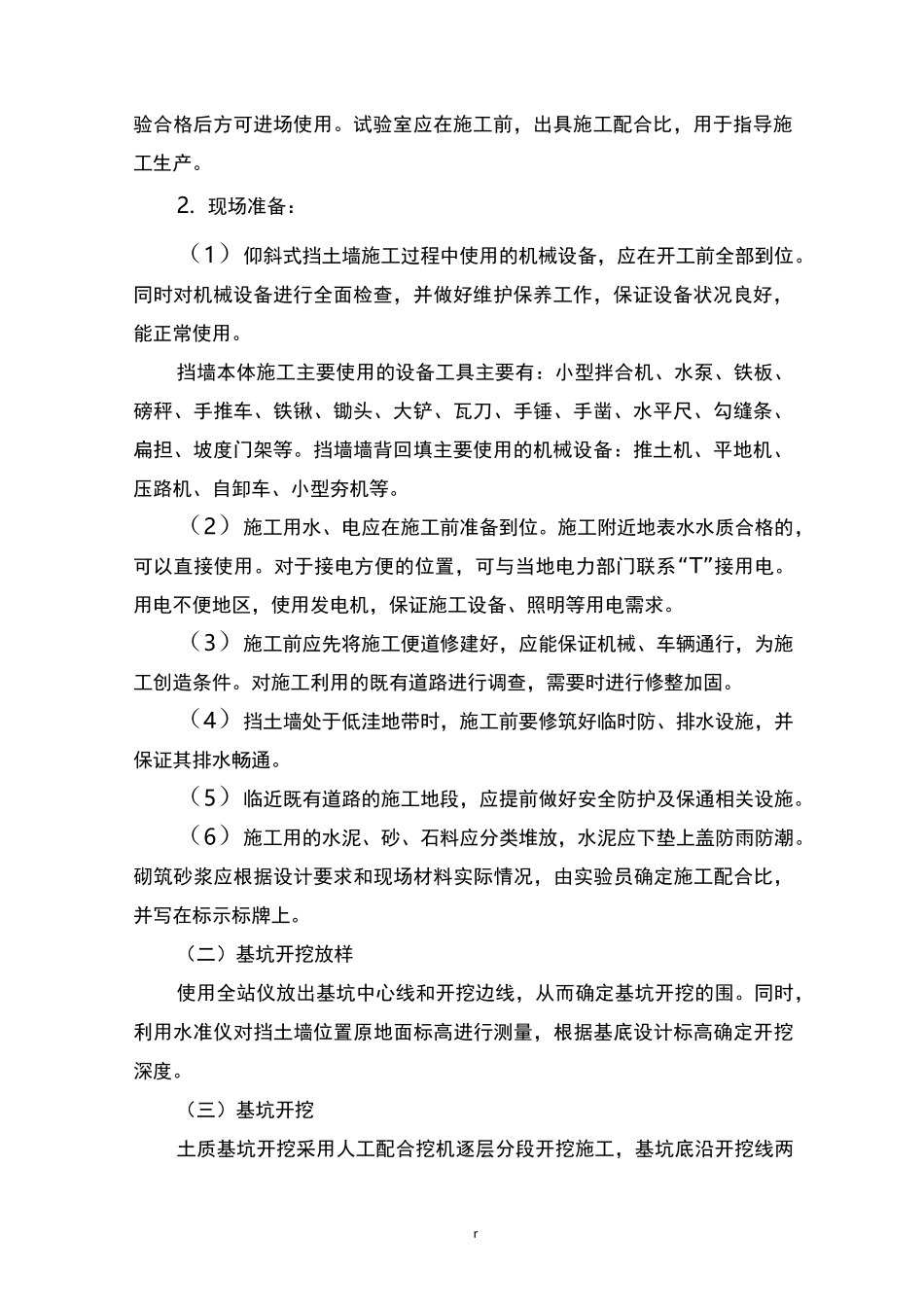

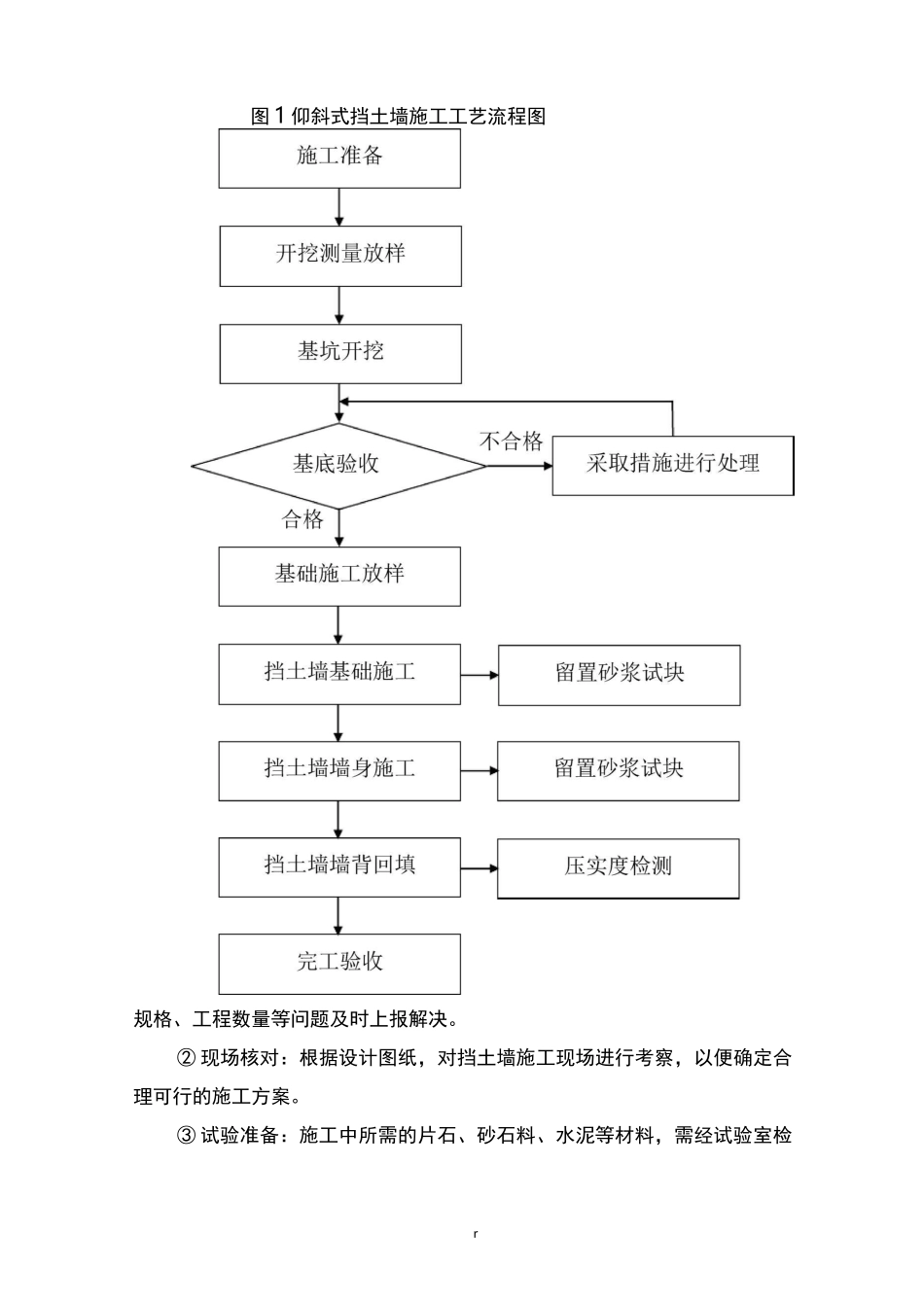

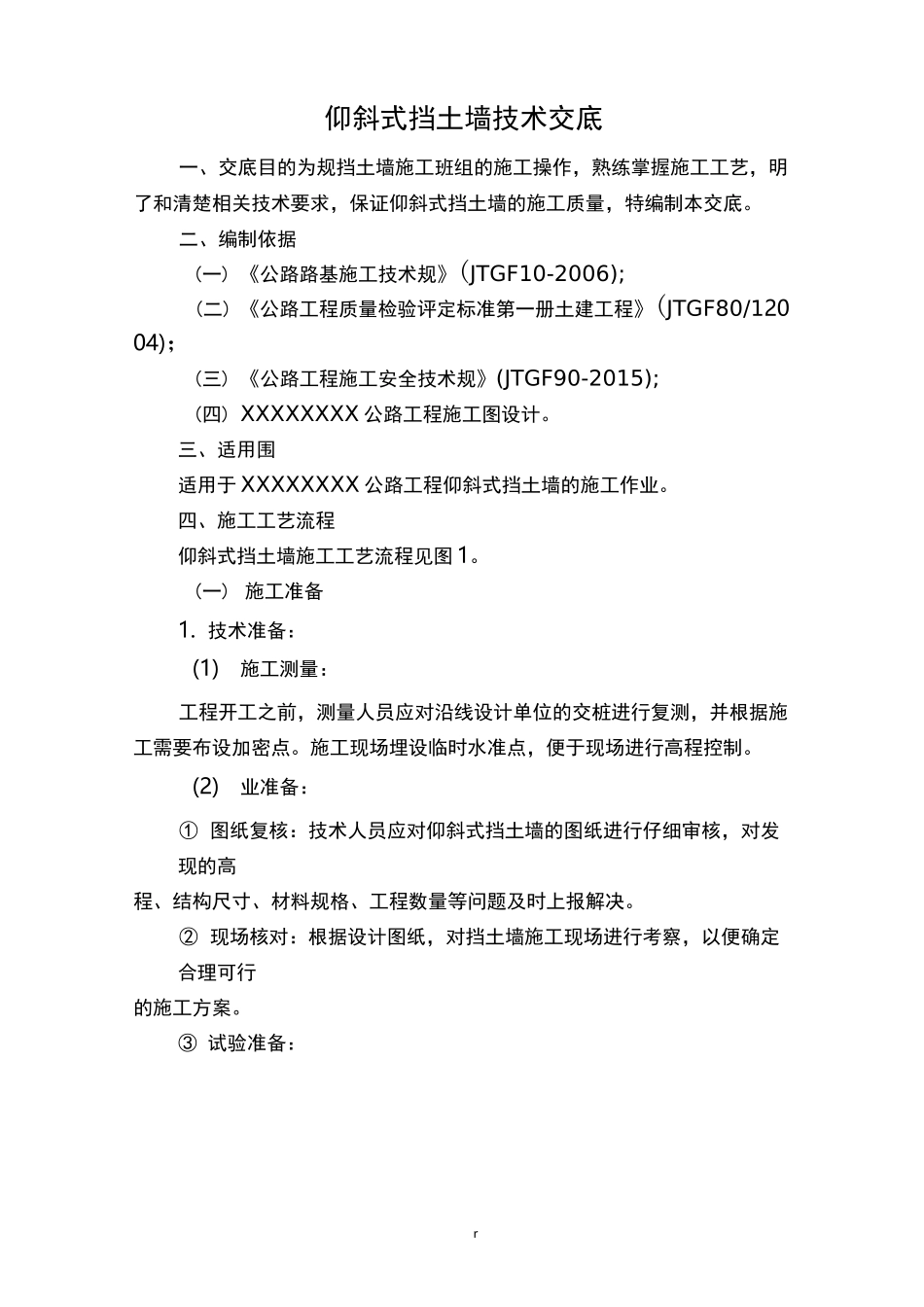

r仰斜式挡土墙技术交底一、交底目的为规挡土墙施工班组的施工操作，熟练掌握施工工艺，明了和清楚相关技术要求，保证仰斜式挡土墙的施工质量，特编制本交底。二、编制依据(一) 《公路路基施工技术规》(JTGF10-2006);(二) 《公路工程质量检验评定标准第一册土建工程》(JTGF80/12004)；(三) 《公路工程施工安全技术规》(JTGF90-2015);(四) XXXXXXXX 公路工程施工图设计。三、适用围适用于 XXXXXXXX 公路工程仰斜式挡土墙的施工作业。四、施工工艺流程仰斜式挡土墙施工工艺流程见图 1。(一) 施工准备1. 技术准备：(1)施工测量：工程开工之前，测量人员应对沿线设计单位的交桩进行复测，并根据施工需要布设加密点。施工现场埋设临时水准点，便于现场进行高程控制。(2)业准备：① 图纸复核：技术人员应对仰斜式挡土墙的图纸进行仔细审核，对发现的高程、结构尺寸、材料规格、工程数量等问题及时上报解决。② 现场核对：根据设计图纸，对挡土墙施工现场进行考察，以便确定合理可行的施工方案。③ 试验准备：r图 1 仰斜式挡土墙施工工艺流程图规格、工程数量等问题及时上报解决。② 现场核对：根据设计图纸，对挡土墙施工现场进行考察，以便确定合理可行的施工方案。③ 试验准备：施工中所需的片石、砂石料、水泥等材料，需经试验室检r验合格后方可进场使用。试验室应在施工前，出具施工配合比，用于指导施工生产。2. 现场准备：（1）仰斜式挡土墙施工过程中使用的机械设备，应在开工前全部到位。同时对机械设备进行全面检查，并做好维护保养工作，保证设备状况良好，能正常使用。挡墙本体施工主要使用的设备工具主要有：小型拌合机、水泵、铁板、磅秤、手推车、铁锹、锄头、大铲、瓦刀、手锤、手凿、水平尺、勾缝条、扁担、坡度门架等。挡墙墙背回填主要使用的机械设备：推土机、平地机、压路机、自卸车、小型夯机等。（2）施工用水、电应在施工前准备到位。施工附近地表水水质合格的，可以直接使用。对于接电方便的位置，可与当地电力部门联系“T”接用电。用电不便地区，使用发电机，保证施工设备、照明等用电需求。（3）施工前应先将施工便道修建好，应能保证机械、车辆通行，为施工创造条件。对施工利用的既有道路进行调查，需要时进行修整加固。（4）挡土墙处于低洼地带时，施工前要修筑好临时防、排水设施，并保证其排水畅通。（5）临近既有道路的施工地段，应提前做好安全防护及保通相关设施。（6）施工用的水泥、砂、石料应分...
