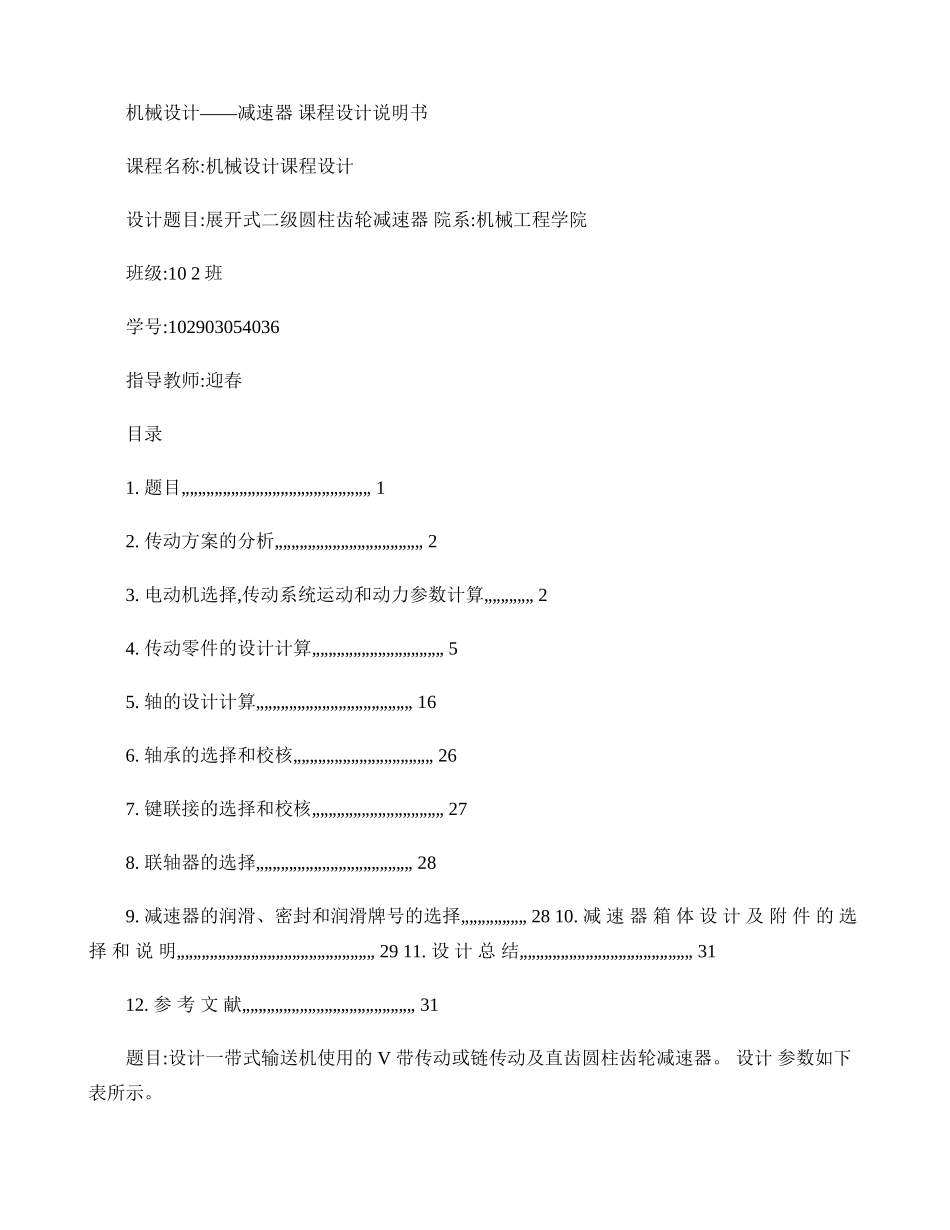

——机械设计减速器课程设计说明书课程名称:机械设计课程设计设计题目:展开式二级圆柱齿轮减速器院系:机械工程学院班级:102班学号:102903054036指导教师:迎春目录1.„„„„„„„„„„„„„„„„„„„„„„„题目12.„„„„„„„„„„„„„„„„„„传动方案的分析23.电动机选择,„„„„„„传动系统运动和动力参数计算24.„„„„„„„„„„„„„„„„传动零件的设计计算55.„„„„„„„„„„„„„„„„„„„轴的设计计算166.„„„„„„„„„„„„„„„„„轴承的选择和校核267.„„„„„„„„„„„„„„„„键联接的选择和校核278.„„„„„„„„„„„„„„„„„„„联轴器的选择289.„„„„„„„„减速器的润滑、密封和润滑牌号的选择2810.减速器箱体设计及附件的选„„„„„„„„„„„„„„„„„„„„„„„„择和说明2911.„„„„„„„„„„„„„„„„„„„„„设计总结3112.„„„„„„„„„„„„„„„„„„„„„参考文献31题目:设计一带式输送机使用的V带传动或链传动及直齿圆柱齿轮减速器。设计参数如下表所示。3.工作寿命10年,每年300个工作日,每日工作16小时4.制作条件及生产批量:一般机械厂制造,可加工7~8级齿轮;加工条件:小批量生产。生产30台6.部件:1.电动机,2.V带传动或链传动,3.减速器,4.联轴器,5.输送带6.输送带鼓轮7.工作条件:连续单向运转,工作时有轻微振动,室内工作;运输带速度允许误差±5%;两班制工作,3年大修,使用期限10年。(卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力F中已考虑。8.设计工作量:1、减速器装配图1张(A0或A1;2、零件图1~2张;3、设计说明书一份。§2传动方案的分析1—电动机,2—联轴器,3—两级圆柱齿轮减速器,4—卷筒,5—轴承方案分析:由计算(下页可知电机的转速的范围为:601~1671r/min由经济上考虑可选择常用电机为960r/min.功率为5.5kw.又可知总传动比为14.36.如果用带传动,刚减速器的传动比为5—10,用二级圆柱齿轮减速器则传动比太小,从而齿轮过大,箱体就随着大.因而不用带传动直接用联轴器,因有轻微振动,因而用弹性联轴器与电机相连.两级展开式圆柱齿轮减速器的特点及应用:结构简单,但齿轮相对于轴承的位置不对称,因此要求轴有较大的刚度。高速级齿轮布置在远离转矩输入端,这样,轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消,以减缓沿齿宽载荷分布不均匀的现象。高速级一般做成斜齿,低速级可做成直齿。两级同轴式圆柱齿轮减速:特点及应用:减速器横向尺寸较小,两对齿轮浸入油中深度大致相同。但轴向尺寸大和重量较大,且中间轴较长、刚度差,使载荷沿齿宽分布不均匀,高速级齿轮的承载能力难于充分利用。从性能和尺寸以及经济性上考虑选择两级展开式圆柱齿轮减速.卷筒同输出轴直接同联轴器相连就可以,因为这样可以减少能量的损耗.§3电动机选择,传动系统运动和动力参数计算一、电动机的选择1.确定电动机类型按工作要求和条件,选用y系列三相交流异步电动机。2.确定电动机的容量(1工作机卷筒上所需功率PwPw=Fv/1000=3200X1.4/1000=4.48kw(2电动机所需的输出功率为了计算电动机的所需的输出功率Pd,先要确定从电动机到工作机之间的总功率η总。设η1、η2、η3、η4、分别为弹性联轴器、闭式齿轮传动(设齿轮精度为8级、滚动轴承、弹性联轴器、工作机的效率,由[2]表2-2P6查得η1=0.99,η2=0.97,η3=0.985,η4=0.99,η5=0.96,则传动装置的总效率为η总=η12η22η33η4=0.992x0.982x0.993x0.96=0.824==总ηwdPP4.48/0.824=5.43kw3.选择电动机转速由[2]表2-3推荐的传动副传动比合理范围联轴器传动i联=1两级减速器传动i减=9~25(i齿=3~5则传动装置总传动比的合理范围为i总=i联×i齿1×i齿2i‘总=1×(9~25=(9~25电动机转速的可选范围为nw=DV60=60x1000x1.4/3.14x400=66.84r/minnd=i‘总×nw=(9~25×nw=9nw~25nw=601~1671r/min根据电动机所需功率和同步转速,查机械设计手册(软件版R2.0-电器设备-常用电动机规格,符合这一范围的常用同步加速有1500、1000minr。选用同步转速为1000r/min,输出轴直径为38mm选定电动机型号为Y132M-2。二、传动装置总传动比的...
