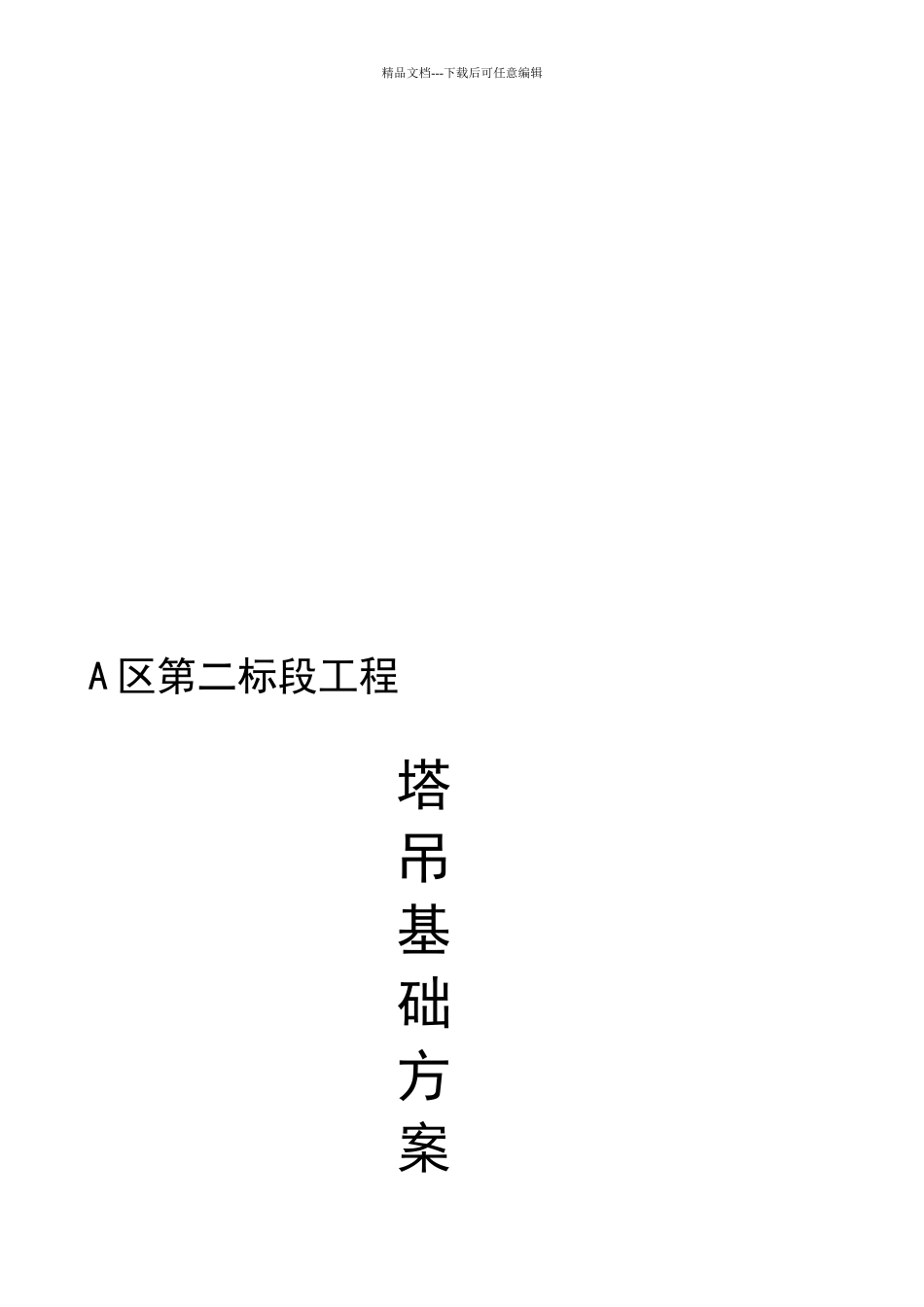

塔吊基础方案

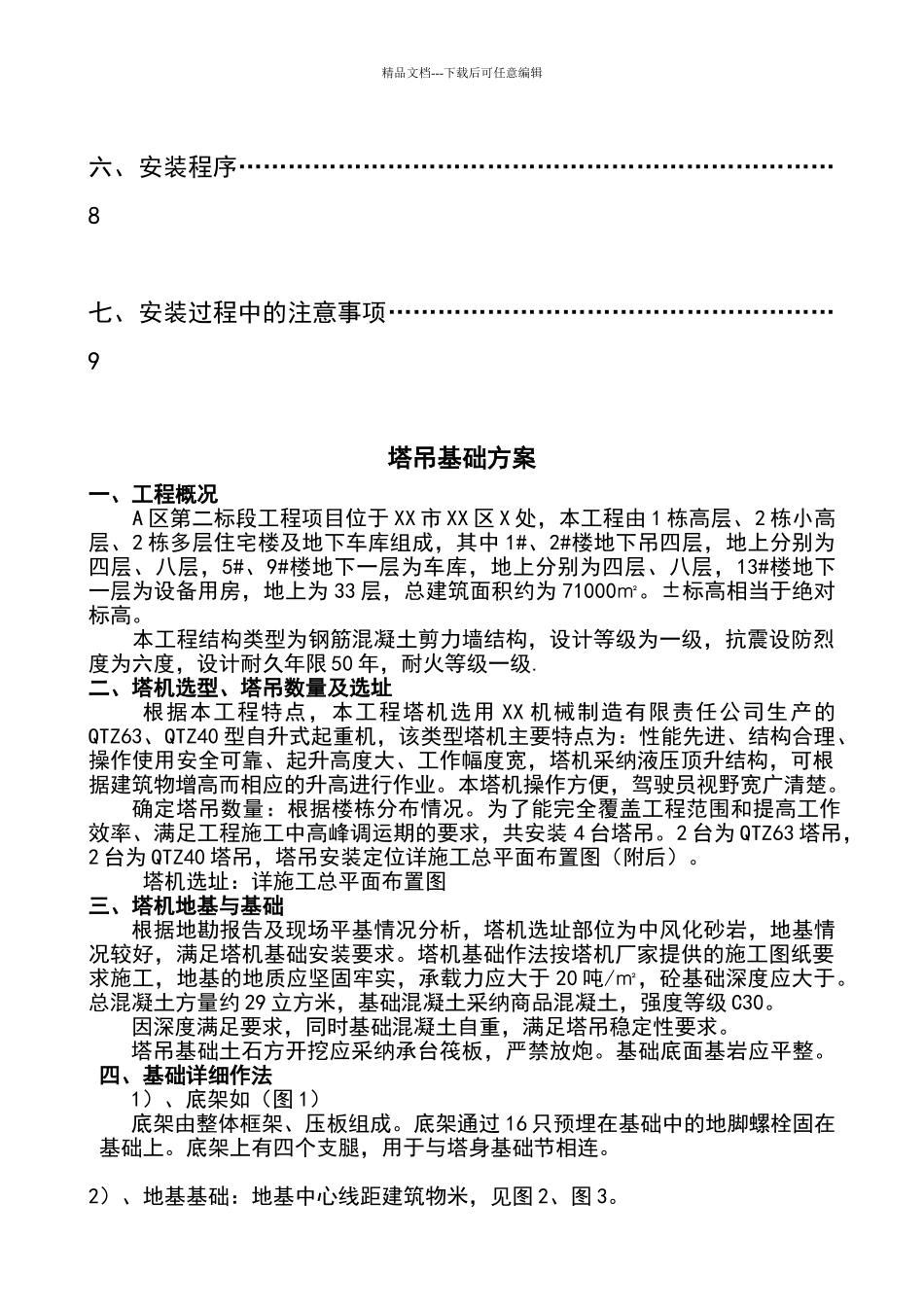

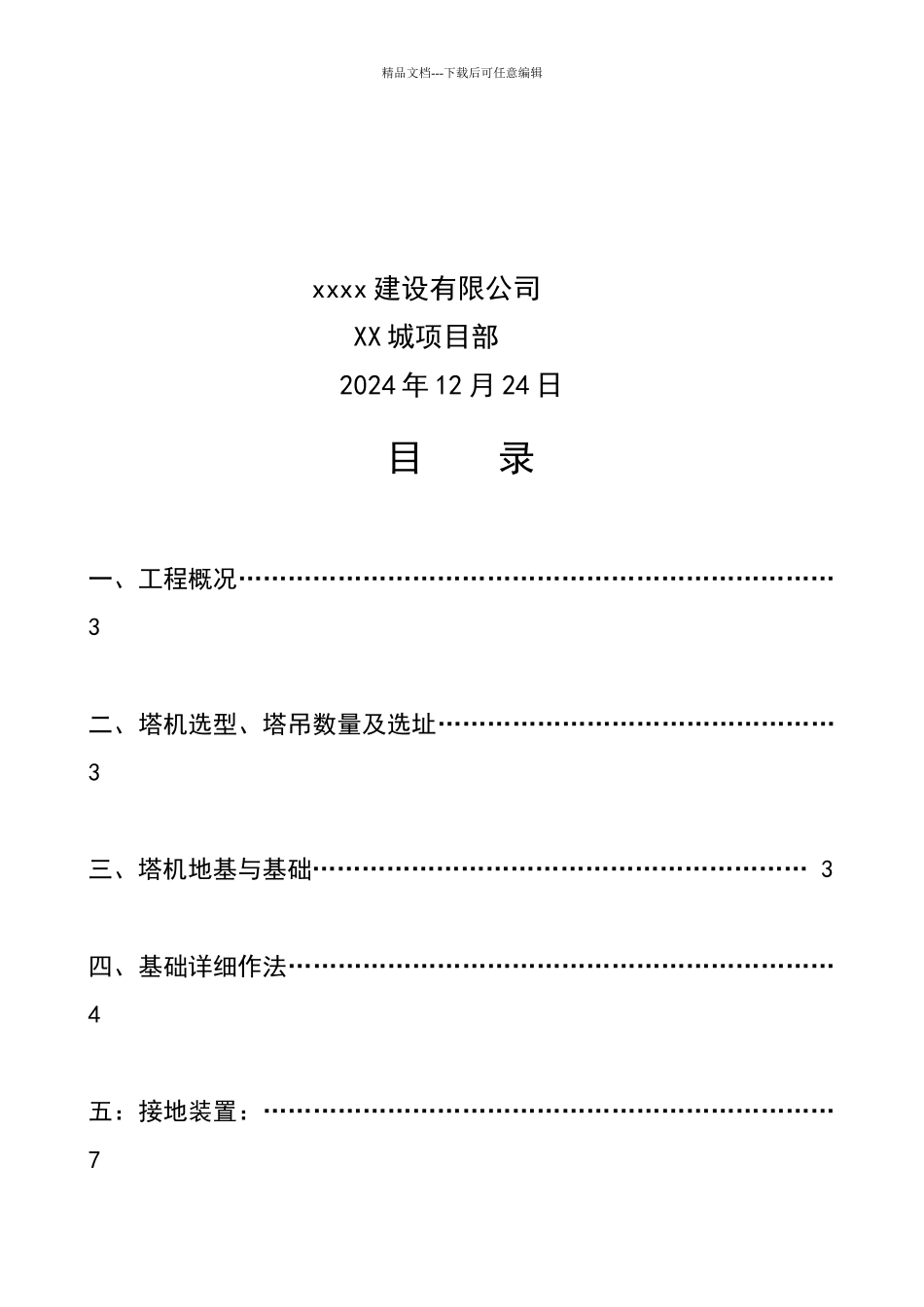

精品文档---下载后可任意编辑A 区第二标段工程塔吊基础方案精品文档---下载后可任意编辑xxxx 建设有限公司XX 城项目部 2024 年 12 月 24 日 目 录一、工程概况………………………………………………………………3二、塔机选型、塔吊数量及选址…………………………………………3三、塔机地基与基础…………………………………………………… 3四、基础详细作法…………………………………………………………4五：接地装置：……………………………………………………………7精品文档---下载后可任意编辑六、安装程序………………………………………………………………8七、安装过程中的注意事项………………………………………………9塔吊基础方案一、工程概况A 区第二标段工程项目位于 XX 市 XX 区 X 处，本工程由 1 栋高层、2 栋小高层、2 栋多层住宅楼及地下车库组成，其中 1#、2#楼地下吊四层，地上分别为四层、八层，5#、9#楼地下一层为车库，地上分别为四层、八层，13#楼地下一层为设备用房，地上为 33 层，总建筑面积约为 71000㎡。±标高相当于绝对标高。本工程结构类型为钢筋混凝土剪力墙结构，设计等级为一级，抗震设防烈度为六度，设计耐久年限 50 年，耐火等级一级.二、塔机选型、塔吊数量及选址根据本工程特点，本工程塔机选用 XX 机械制造有限责任公司生产的QTZ63、QTZ40 型自升式起重机，该类型塔机主要特点为：性能先进、结构合理、操作使用安全可靠、起升高度大、工作幅度宽，塔机采纳液压顶升结构，可根据建筑物增高而相应的升高进行作业。本塔机操作方便，驾驶员视野宽广清楚。确定塔吊数量：根据楼栋分布情况。为了能完全覆盖工程范围和提高工作效率、满足工程施工中高峰调运期的要求，共安装 4 台塔吊。2 台为 QTZ63 塔吊，2 台为 QTZ40 塔吊，塔吊安装定位详施工总平面布置图（附后）。塔机选址：详施工总平面布置图三、塔机地基与基础根据地勘报告及现场平基情况分析，塔机选址部位为中风化砂岩，地基情况较好，满足塔机基础安装要求。塔机基础作法按塔机厂家提供的施工图纸要求施工，地基的地质应坚固牢实，承载力应大于 20 吨/㎡，砼基础深度应大于。总混凝土方量约 29 立方米，基础混凝土采纳商品混凝土，强度等级 C30。因深度满足要求，同时基础混凝土自重，满足塔吊稳定性要求。塔吊基础土石方开挖应采纳承台筏板，严禁放炮。基础底面基岩应平整。四、基础详细作法1）、...
