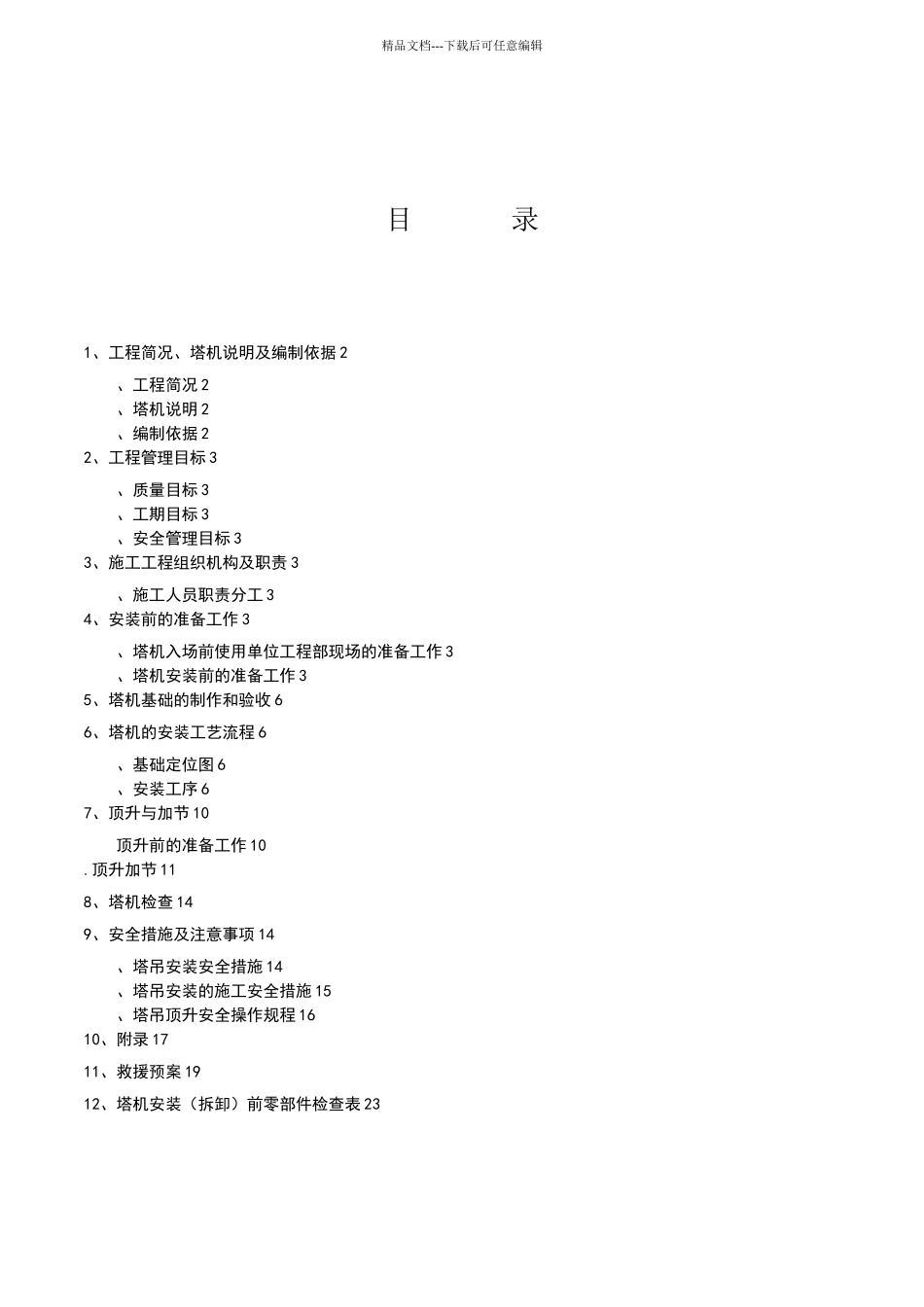

精品文档---下载后可任意编辑目 录1、工程简况、塔机说明及编制依据 2、工程简况 2、塔机说明 2、编制依据 22、工程管理目标 3、质量目标 3、工期目标 3、安全管理目标 33、施工工程组织机构及职责 3、施工人员职责分工 34、安装前的准备工作 3、塔机入场前使用单位工程部现场的准备工作 3、塔机安装前的准备工作 35、塔机基础的制作和验收 66、塔机的安装工艺流程 6、基础定位图 6、安装工序 67、顶升与加节 10顶升前的准备工作 10.顶升加节 118、塔机检查 149、安全措施及注意事项 14、塔吊安装安全措施 14、塔吊安装的施工安全措施 15、塔吊顶升安全操作规程 1610、附录 1711、救援预案 1912、塔机安装（拆卸）前零部件检查表 23精品文档---下载后可任意编辑塔吊安装及拆卸施工方案1、工程简况、塔机说明及编制依据、工程简况邯郸市军师府邸工程 A 区 3 标段位于邯郸市联纺东路以北，秦皇大街（站前大街）以东，建安路（新区纬六路）以南，新区经六街以西，包括 A7#住宅楼、A8#住宅楼、A13#住宅楼、A 区商铺 6 段（A21）、A24 地下车库。A7#住宅楼地下 3 层，地上 33 层，建筑面积 32173.73m2，建筑高度 96.2m，A8#住宅楼地下 3 层，地上 33 层，建筑面积 32228.78m2，建筑高度 96.2m，A13#住宅楼地下 3 层，地上 31 层，建筑面积 15351.02m2，建筑高度 90.40m。A 区商铺 6 段（A21）地上 2 层，建筑面积 720.54m，建筑高度 8.29m，框架结构。为 保 证 施 工 顺 利 进 行 ， 现 场 设 置 四 台 塔 吊 ， 塔 吊 型 号 分 别 为 2 台 QTZ63 、 2 台QTZ50，QT63 塔吊有效工作幅度为 56M，高度约为 100M，主要用于住宅楼和地下车库及辅助建设的施工。塔吊的具体位布置位置:A7 楼塔吊坐标 X=，Y=，主要用于 A7#楼、地下车库的施工；A8 楼塔吊坐标 X=，Y=，，主要用于 A8 楼及地下车库的施工；A13 楼塔吊坐标 X=，Y=，，主要用于 A13 楼以及地下车库的施工；A24 车库塔吊坐标 X=，Y=，主要用于地下车库的施工。、塔机说明A8 采纳 QTZ63（TC5610）型塔机。本塔机为济南东岳起重通信设备有限公司生产的 QTC63(5610)型上回转自升多用途塔机：额定起重力矩 630KN/m最大工作幅度 60m最大额定起重量为 6t最大幅度额定起重量 1t有效高度 40/130m 、 编制依据1.3.1、现场施工平面布置图和施工组织设计；1.3.2、《QTC63(5610)塔式起...
