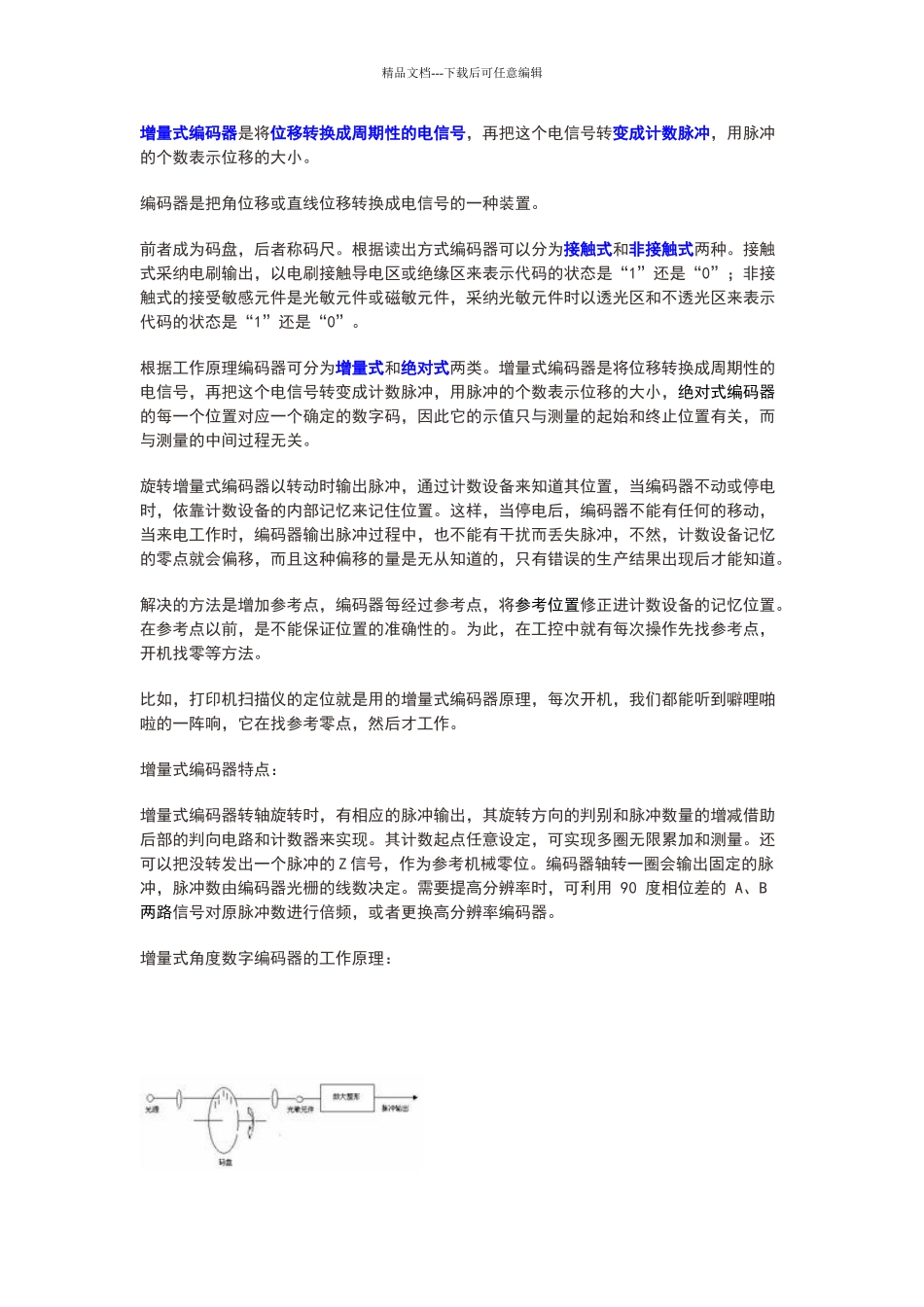

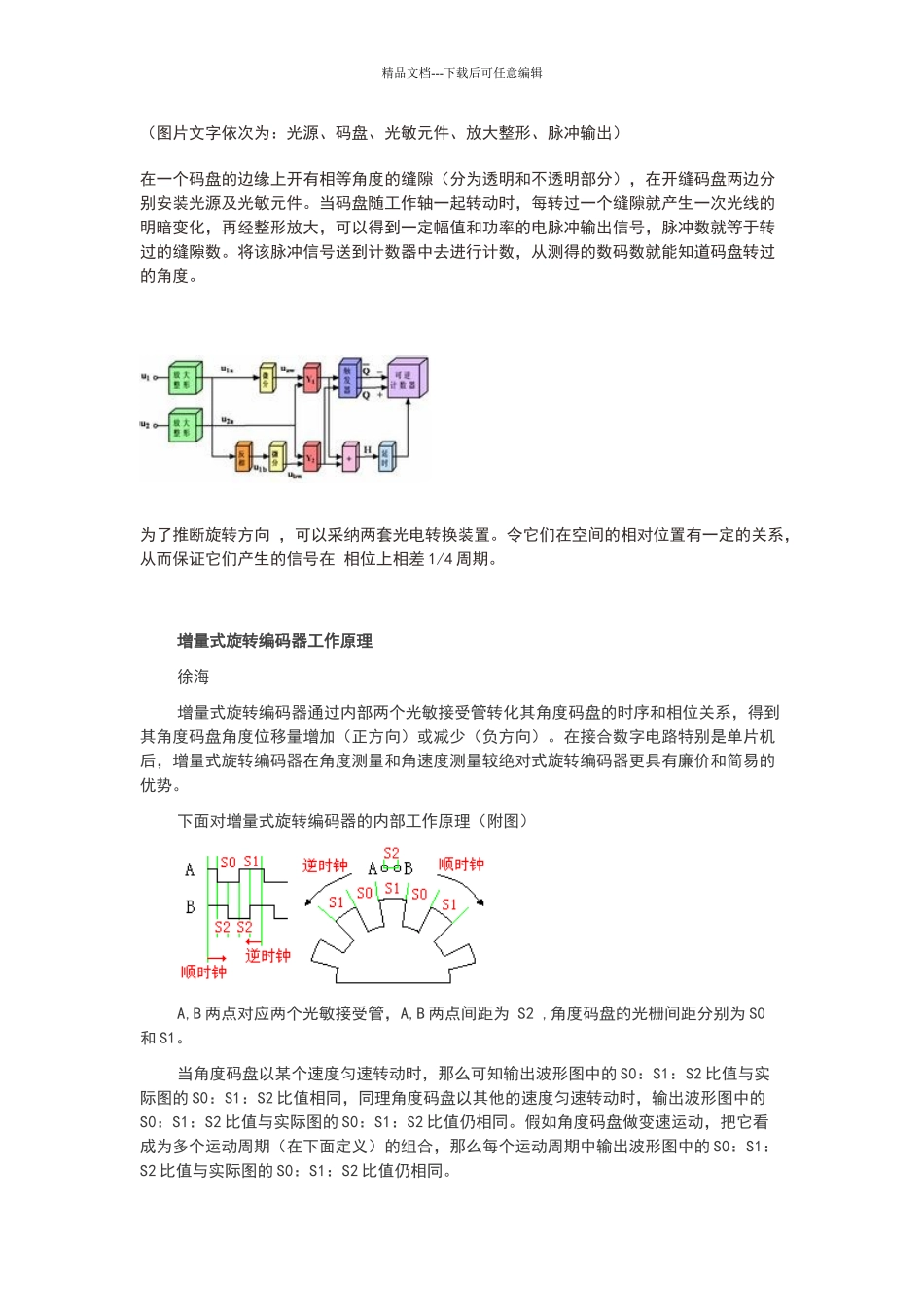

精品文档---下载后可任意编辑增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺。根据读出方式编码器可以分为接触式和非接触式两种。接触式采纳电刷输出，以电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采纳光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。根据工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小，绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。增量式编码器特点：增量式编码器转轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减借助后部的判向电路和计数器来实现。其计数起点任意设定，可实现多圈无限累加和测量。还可以把没转发出一个脉冲的 Z 信号，作为参考机械零位。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辨率时，可利用 90 度相位差的 A、B两路信号对原脉冲数进行倍频，或者更换高分辨率编码器。增量式角度数字编码器的工作原理：精品文档---下载后可任意编辑（图片文字依次为：光源、码盘、光敏元件、放大整形、脉冲输出）在一个码盘的边缘上开有相等角度的缝隙（分为透明和不透明部分），在开缝码盘两边分别安装光源及光敏元件。当码盘随工作轴一起转动时，每转过一个缝隙就产生一次光线的明暗变化，再经整形放大，可以得到一...
