墩身施工方案

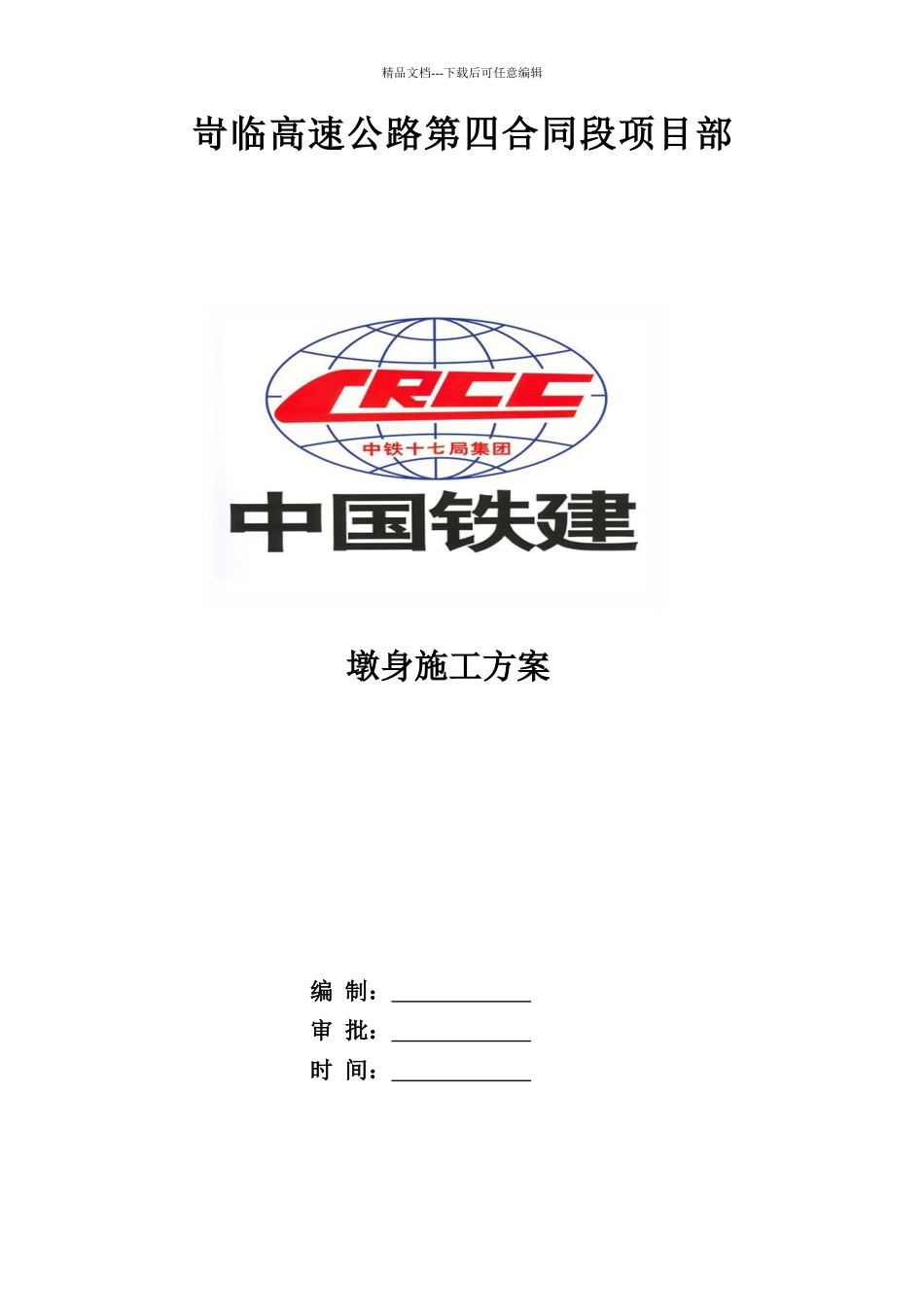

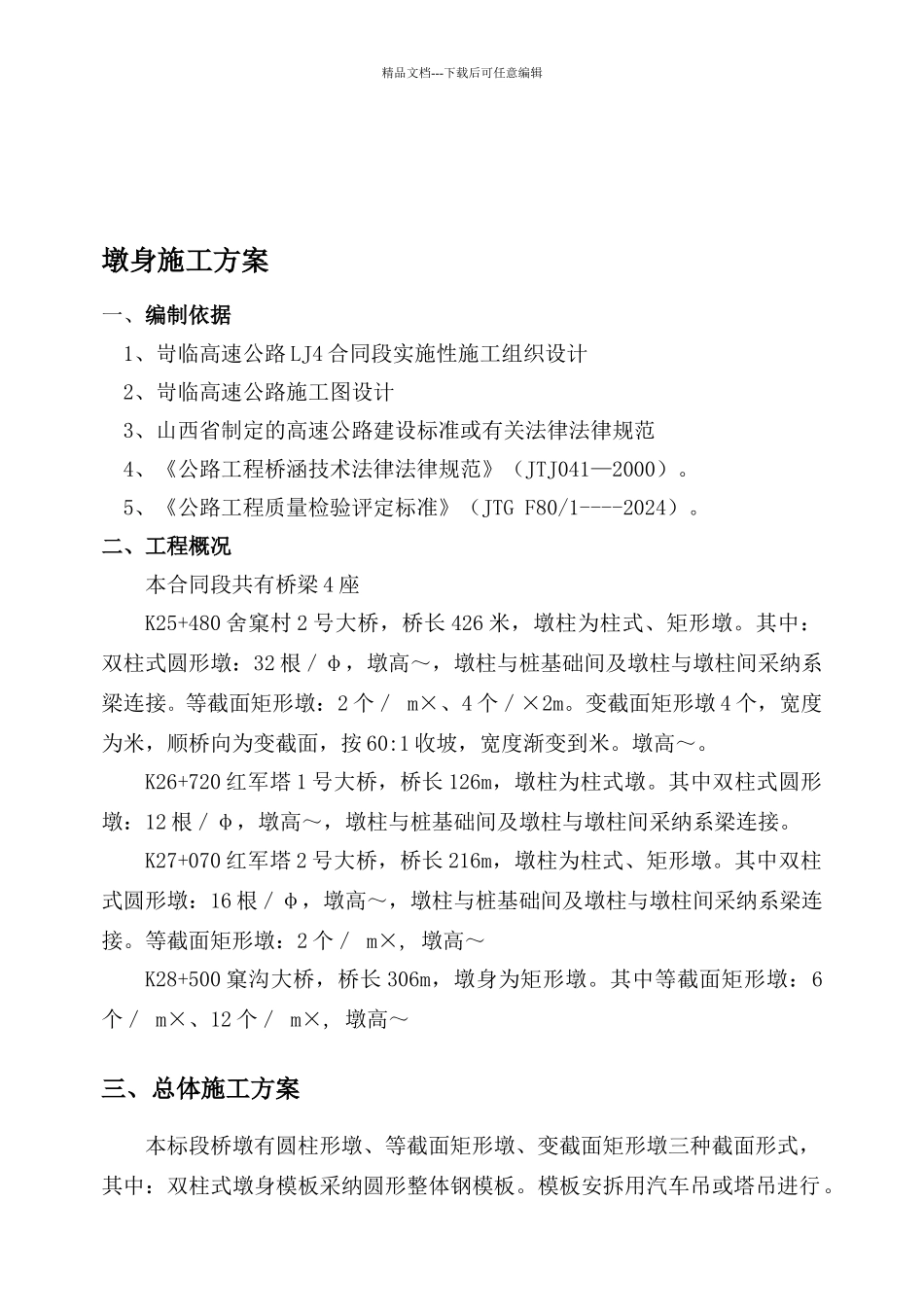

精品文档---下载后可任意编辑岢临高速公路第四合同段项目部 墩身施工方案编 制： 审 批： 时 间： 精品文档---下载后可任意编辑墩身施工方案一、编制依据1、岢临高速公路 LJ4 合同段实施性施工组织设计2、岢临高速公路施工图设计3、山西省制定的高速公路建设标准或有关法律法律规范4、《公路工程桥涵技术法律法律规范》（JTJ041—2000）。5、《公路工程质量检验评定标准》（JTG F80/1----2024）。二、工程概况本合同段共有桥梁 4 座K25+480 舍窠村 2 号大桥，桥长 426 米，墩柱为柱式、矩形墩。其中：双柱式圆形墩：32 根／φ，墩高～，墩柱与桩基础间及墩柱与墩柱间采纳系梁连接。等截面矩形墩：2 个／ m×、4 个／×2m。变截面矩形墩 4 个，宽度为米，顺桥向为变截面，按 60:1 收坡，宽度渐变到米。墩高～。K26+720 红军塔 1 号大桥，桥长 126m，墩柱为柱式墩。其中双柱式圆形墩：12 根／φ，墩高～，墩柱与桩基础间及墩柱与墩柱间采纳系梁连接。K27+070 红军塔 2 号大桥，桥长 216m，墩柱为柱式、矩形墩。其中双柱式圆形墩：16 根／φ，墩高～，墩柱与桩基础间及墩柱与墩柱间采纳系梁连接。等截面矩形墩：2 个／ m×, 墩高～K28+500 窠沟大桥，桥长 306m，墩身为矩形墩。其中等截面矩形墩：6个／ m×、12 个／ m×, 墩高～三、总体施工方案本标段桥墩有圆柱形墩、等截面矩形墩、变截面矩形墩三种截面形式，其中：双柱式墩身模板采纳圆形整体钢模板。模板安拆用汽车吊或塔吊进行。精品文档---下载后可任意编辑砼由罐车运输、汽车吊送入模。等截面矩形墩、变截面矩形墩模板采纳大块定型钢模，模板安拆用汽车吊或塔吊进行。四、墩身施工工艺与方法柱式墩施工(1)、无中系梁的圆柱墩采纳分段一次性拼装至设计墩顶，整体一次浇注的方案；有中系梁的圆柱墩采纳分段拼装至中系梁底面标高，先浇注底系梁与中系梁间的墩柱，再浇注中系梁，然后再分段拼装至设计墩顶，浇注中系梁顶面至墩顶段墩柱的方案。本标段左 11#、左 12#墩柱一次浇筑高度大于 15 米时，为确保施工安全，分两次浇筑到位，底部模型与上层模型同期拆除。① 模板设计模型采纳大块定型钢模，由厂家统一加工制作，模板面板采纳 4mm 钢板，加劲肋采纳型钢不小于 10cm。模板制作时必须严格保证精度要求，尺寸误差不得小于 1mm、平整度不大于 1mm。每节模型（6 或 3 米一节）由两块半圆组成，另配 1.5m 和 1.0m 做高度调整节段，...
