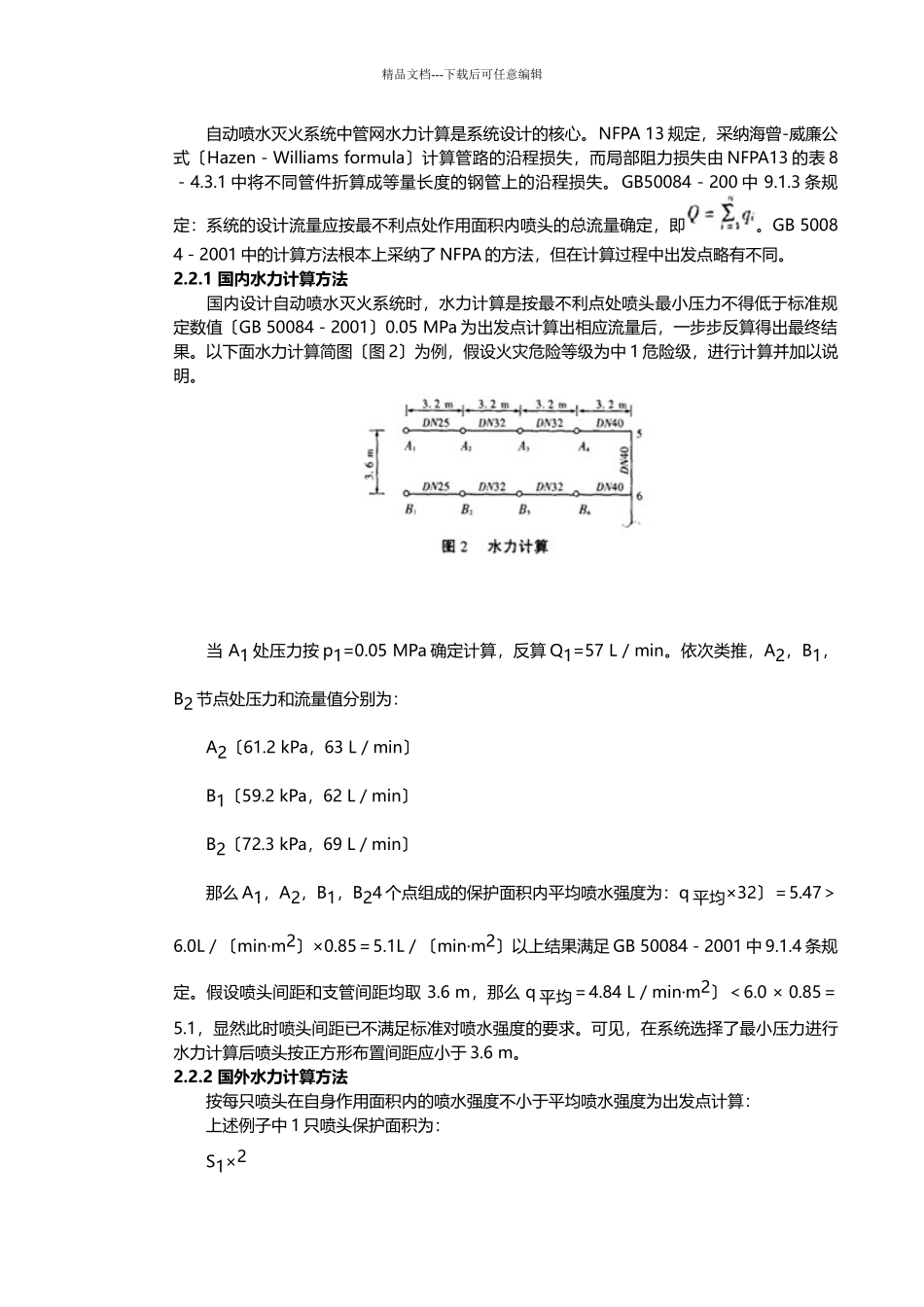

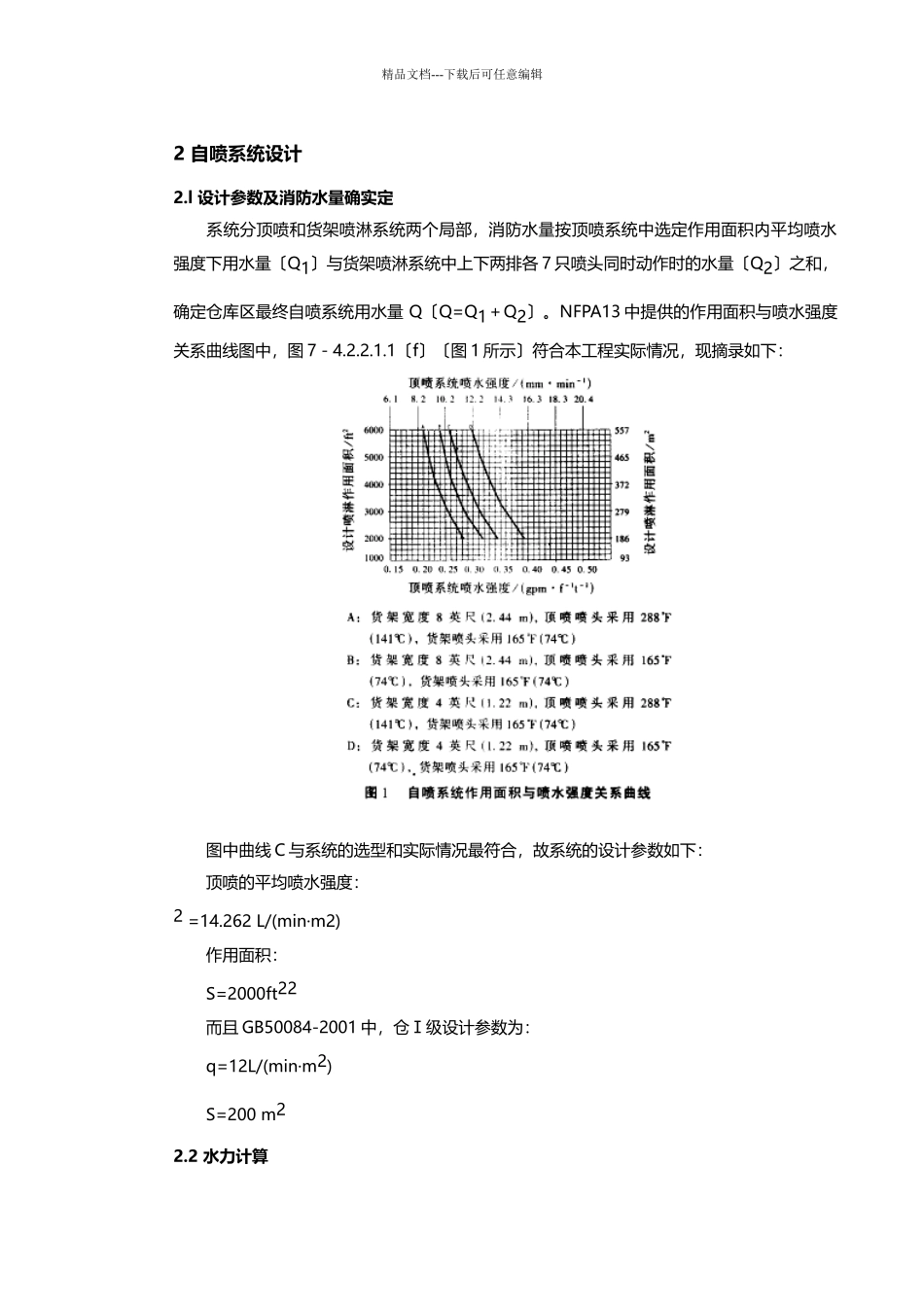

精品文档---下载后可任意编辑首页 > 水利论文 > 给排水 > 正文返回 打印 外资工程自喷系统的设计 王峰 2024-06-24 00:00:00 水利工程网 文献标识码：B 文章编号：1009－2455〔2024〕01－0060－03 近几年外商在华投资工程日益增多，工程设计中对消防系统的要求也越来越高，尤其是当外商将在华投资工程投保于境外的保险公司时，消防设计要求更加严格，往往国内的工程也采纳国外相应的标准和标准来设计，例如采纳美国消防协会标准〔NFPA〕、工厂互惠组织的规定〔FM〕及英国的消防法规〔BS〕等。在此以一个实际工程为例，浅谈一下外商投资工程的设计。1 工程简介 施维雅〔天津〕制药工程为一小型制药企业，占地 38000 m2，整个厂区主要包括生产区、包装区、仓库区、综合办公楼及消防泵房。其中，仓库区是全厂火灾危险性最大场所。仓库为货架仓库，库区面积 40 m × 27 m，货架的货物堆高为 6.8m，仓库梁底高度为 8.5。药片采纳胶囊封装成一板后用纸盒外包装分层放置于带有塑料托盘的货架上。根据业主提供的资料，药品本身并非易燃品，但大量的外包装物及放置于仓库货架上的塑料托盘、纸制宣传品属易燃品。药品的塑料〔PVC〕外包装虽不易燃烧，但一燃烧反而不如纸张、木材容易扑救。根据以上的分析及参照 NFPA13[1]中的相关规定，将仓库区的防护等级定为Ⅲ级〔NFPA13 中将带货架仓库内火灾等级分为Ⅰ至Ⅳ级〕，相当于 GB 50084－2001[2]中规定的仓Ⅰ级。 精品文档---下载后可任意编辑2 自喷系统设计2.l 设计参数及消防水量确实定 系统分顶喷和货架喷淋系统两个局部，消防水量按顶喷系统中选定作用面积内平均喷水强度下用水量〔Q1〕与货架喷淋系统中上下两排各 7 只喷头同时动作时的水量〔Q2〕之和，确定仓库区最终自喷系统用水量 Q〔Q=Q1＋Q2〕。NFPA13 中提供的作用面积与喷水强度关系曲线图中，图 7－4.2.2.1.1〔f〕〔图 1 所示〕符合本工程实际情况，现摘录如下： 图中曲线 C 与系统的选型和实际情况最符合，故系统的设计参数如下： 顶喷的平均喷水强度：2 =14.262 L/(min·m2) 作用面积： S=2000ft22 而且 GB50084-2001 中，仓Ⅰ级设计参数为： q=12L/(min·m2) S=200 m22.2 水力计算精品文档---下载后可任意编辑 自动喷水灭火系统中管网水力计算是系统设计的核心。NFPA 13 规定，采纳海曾-威廉公式〔Hazen－Williams formula〕计算管路的沿程损失，而局部阻力损失由 NFPA13 的表 8...
