低压断路器的选型原则

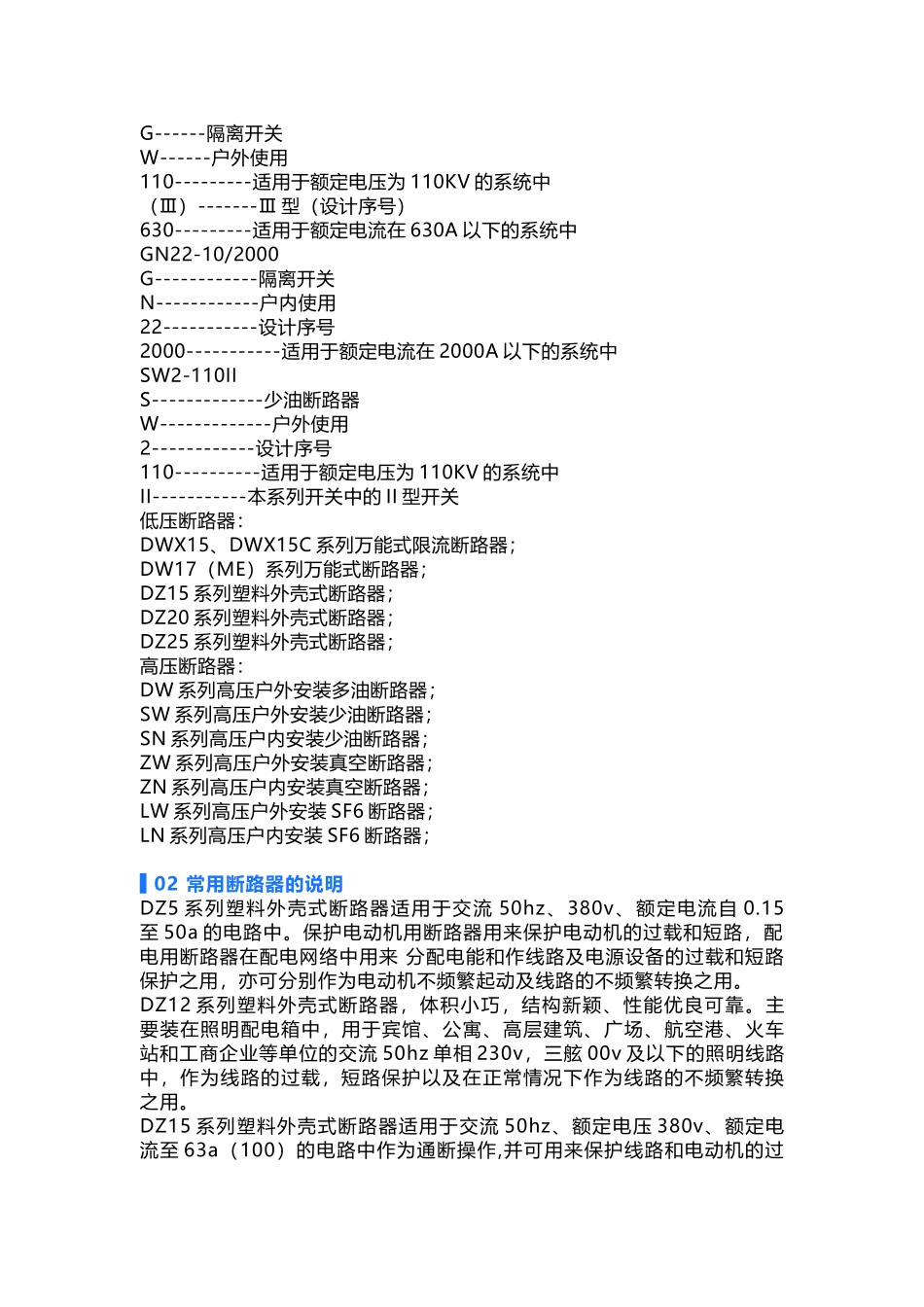

低压断路器的选型原则_第1页
1/5
低压断路器的选型原则_第2页
2/5
低压断路器的选型是一项重要的任务,需要仔细考虑多个因素以确保选择适合的断路器。首先,我们需要确定断路器的额定电流。这个额定电流应大于或等于电路中的最大负载电流,以确保断路器能够有效地保护电路。此外,我们还需要考虑断路器的短路分段能力。这个参数决定了断路器在面对电路中发生短路时的反应能力。为了确保电路的安全,短路分段能力应该足够大 ,以承受电路中可能出现的最大短路电流。同时,我们还需要关注断路器的分断能力。分断能力是指断路器能够成功分断的最大电流值。这个参数对于确保断路器的可靠性和安全性至关重要。下面本文就给大家分享断路器分类、型号释义及选型,希望能给广大电气人员一些参考。▌01 断路器分类及型号释义1、断路器分类:按操作方式分有:电动操作、储能操作和手动操作。按结构分有:万能式和塑壳式。按使用类别分有:选择型和非选择型。按灭弧介质分有:油浸式、真空式和空气式。按动作速度分有:快速型和普通型。按安装方式分有:插入式、固定式和抽屉式等。2、断路器型号释义目前我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。其代表意义为:产品字母代号,用下列字母表示:S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。装置地点代号:N—户内;W—户外。设计序列代号:以数字 1、2、3……表示。额定电压,KV。其它补充工作特性标志:G—改进型;F—分相操作。额定电流,A。额定开断电流,KA。特殊环境代号。补充:GW-110(III)W-630G------隔离开关W------户外使用110---------适用于额定电压为 110KV 的系统中(Ⅲ)-------Ⅲ 型(设计序号)630---------适用于额定电流在 630A 以下的系统中GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在 2000A 以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为 110KV 的系统中II-----------本系列开关中的 II 型开关低压断路器:DWX15、DWX15C 系列万能式限流断路器;DW17(ME)系列万能式断路器;DZ15 系列塑料外壳式断路器;DZ20 系列塑料外壳式断路器;DZ25 系列塑料外壳式断路器;高压断路器:DW 系列高压户外安装多油断路器;SW 系列高压户外安装少油断路器;SN 系列高压户内安装少油断路器...
