防爆配电箱内走线规范讲解

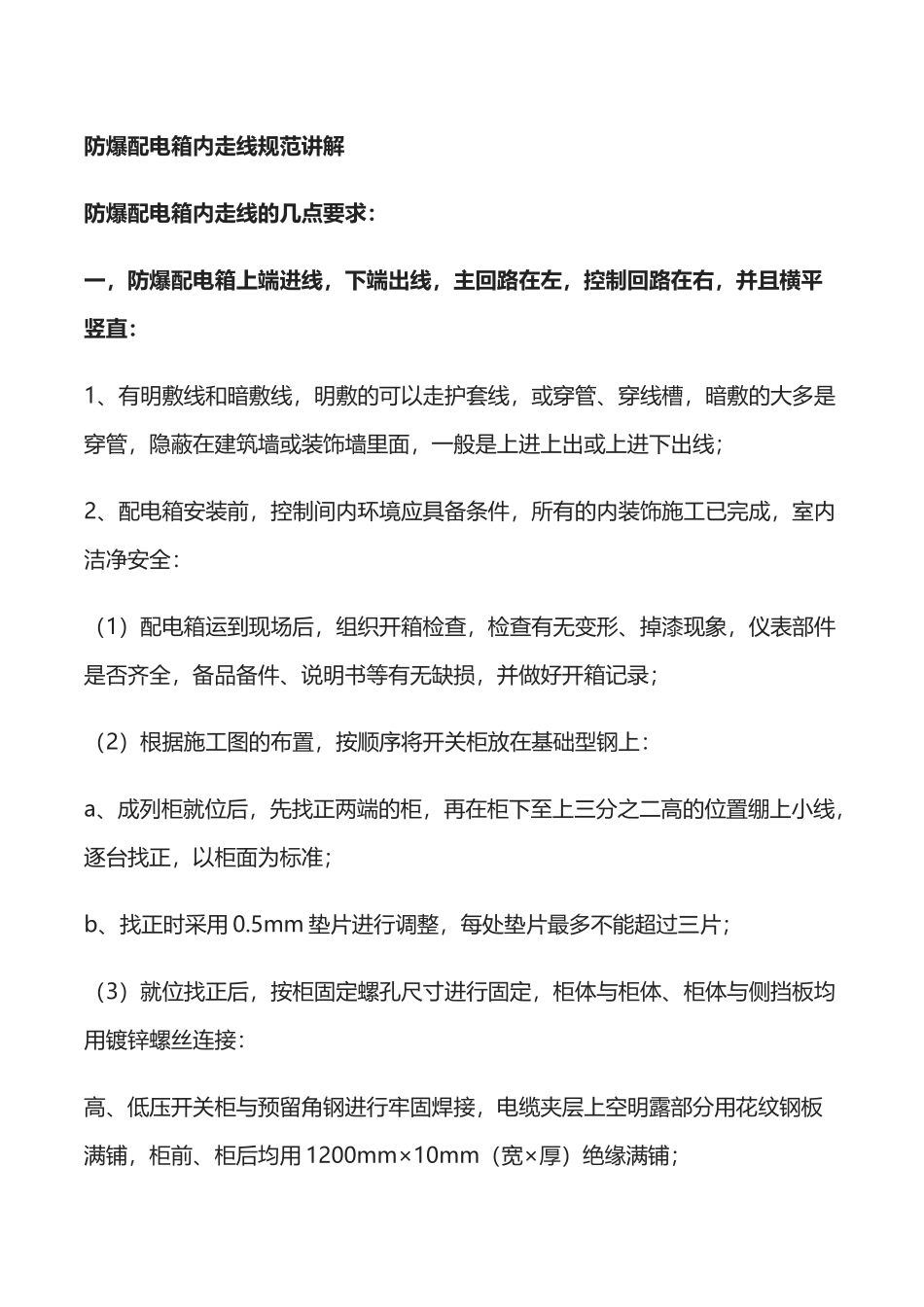

防爆配电箱内走线规范讲解_第1页
1/3

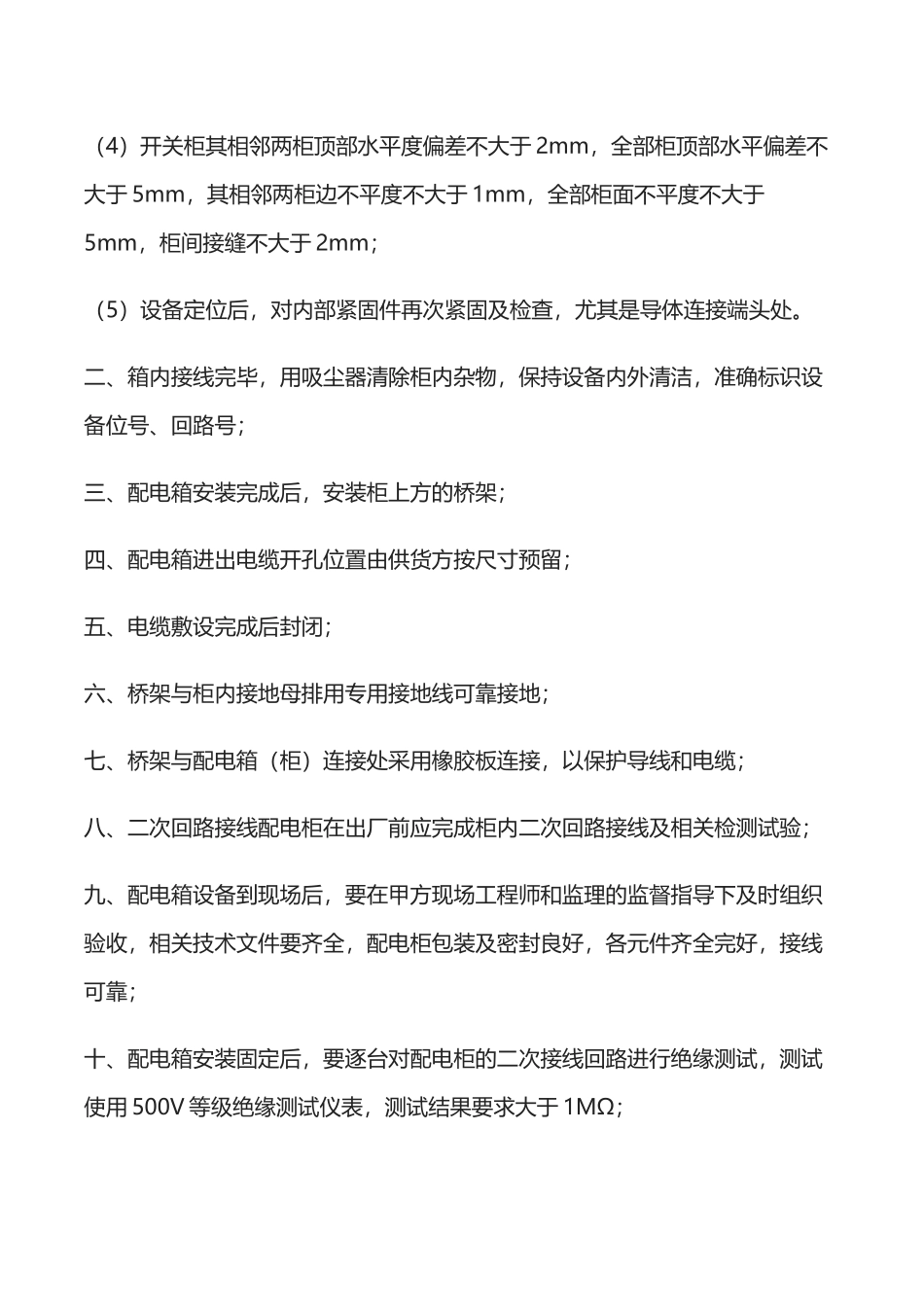

防爆配电箱内走线规范讲解_第2页
2/3
防爆配电箱内走线规范讲解防爆配电箱内走线的几点要求:一,防爆配电箱上端进线,下端出线,主回路在左,控制回路在右,并且横平竖直:1、有明敷线和暗敷线,明敷的可以走护套线,或穿管、穿线槽,暗敷的大多是穿管,隐蔽在建筑墙或装饰墙里面,一般是上进上出或上进下出线;2、配电箱安装前,控制间内环境应具备条件,所有的内装饰施工已完成,室内洁净安全:(1)配电箱运到现场后,组织开箱检查,检查有无变形、掉漆现象,仪表部件是否齐全,备品备件、说明书等有无缺损,并做好开箱记录;(2)根据施工图的布置,按顺序将开关柜放在基础型钢上:a、成列柜就位后,先找正两端的柜,再在柜下至上三分之二高的位置绷上小线,逐台找正,以柜面为标准;b、找正时采用 0.5mm 垫片进行调整,每处垫片最多不能超过三片;(3)就位找正后,按柜固定螺孔尺寸进行固定,柜体与柜体、柜体与侧挡板均用镀锌螺丝连接:高、低压开关柜与预留角钢进行牢固焊接,电缆夹层上空明露部分用花纹钢板满铺,柜前、柜后均用 1200mm×10mm(宽×厚)绝缘满铺;(4)开关柜其相邻两柜顶部水平度偏差不大于 2mm,全部柜顶部水平偏差不大于 5mm,其相邻两柜边不平度不大于 1mm,全部柜面不平度不大于5mm,柜间接缝不大于 2mm;(5)设备定位后,对内部紧固件再次紧固及检查,尤其是导体连接端头处。二、箱内接线完毕,用吸尘器清除柜内杂物,保持设备内外清洁,准确标识设备位号、回路号;三、配电箱安装完成后,安装柜上方的桥架;四、配电箱进出电缆开孔位置由供货方按尺寸预留;五、电缆敷设完成后封闭;六、桥架与柜内接地母排用专用接地线可靠接地;七、桥架与配电箱(柜)连接处采用橡胶板连接,以保护导线和电缆;八、二次回路接线配电柜在出厂前应完成柜内二次回路接线及相关检测试验;九、配电箱设备到现场后,要在甲方现场工程师和监理的监督指导下及时组织验收,相关技术文件要齐全,配电柜包装及密封良好,各元件齐全完好,接线可靠;十、配电箱安装固定后,要逐台对配电柜的二次接线回路进行绝缘测试,测试使用 500V 等级绝缘测试仪表,测试结果要求大于 1MΩ;十一、所有二次回路控制线或电缆均采用多股软铜线,接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接,烫锡时应采用中性焊剂;十二、其它要求:1、抽屉式开关柜安装还要符合下列要求:a、抽屉推拉灵活轻便,无卡阻、碰撞现象;b、动触头与静触头的中心线一致,触头接触紧密;c、...
