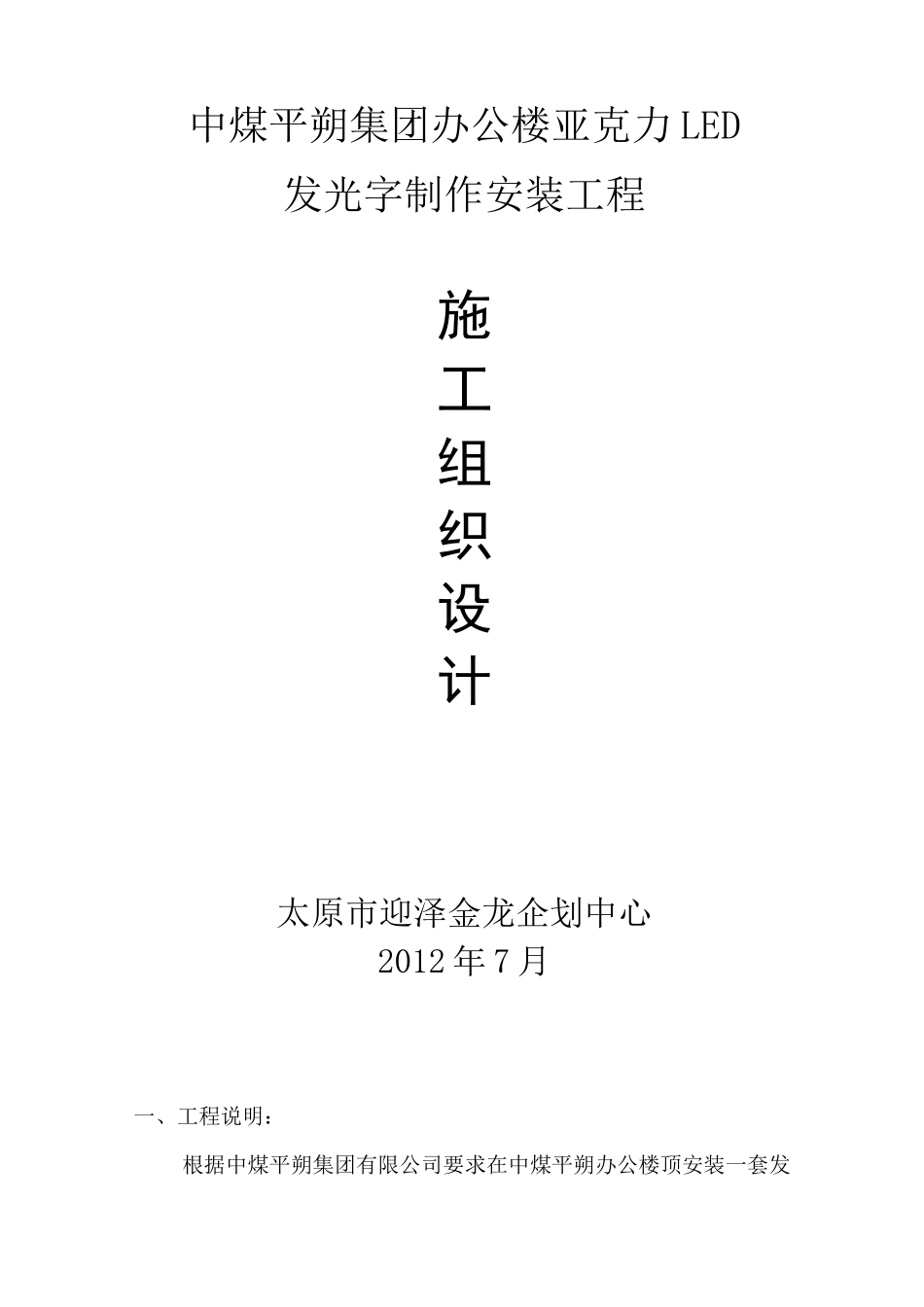

办公楼亚克力LED发光字制作安装工程施工组织设计_第1页
1/20

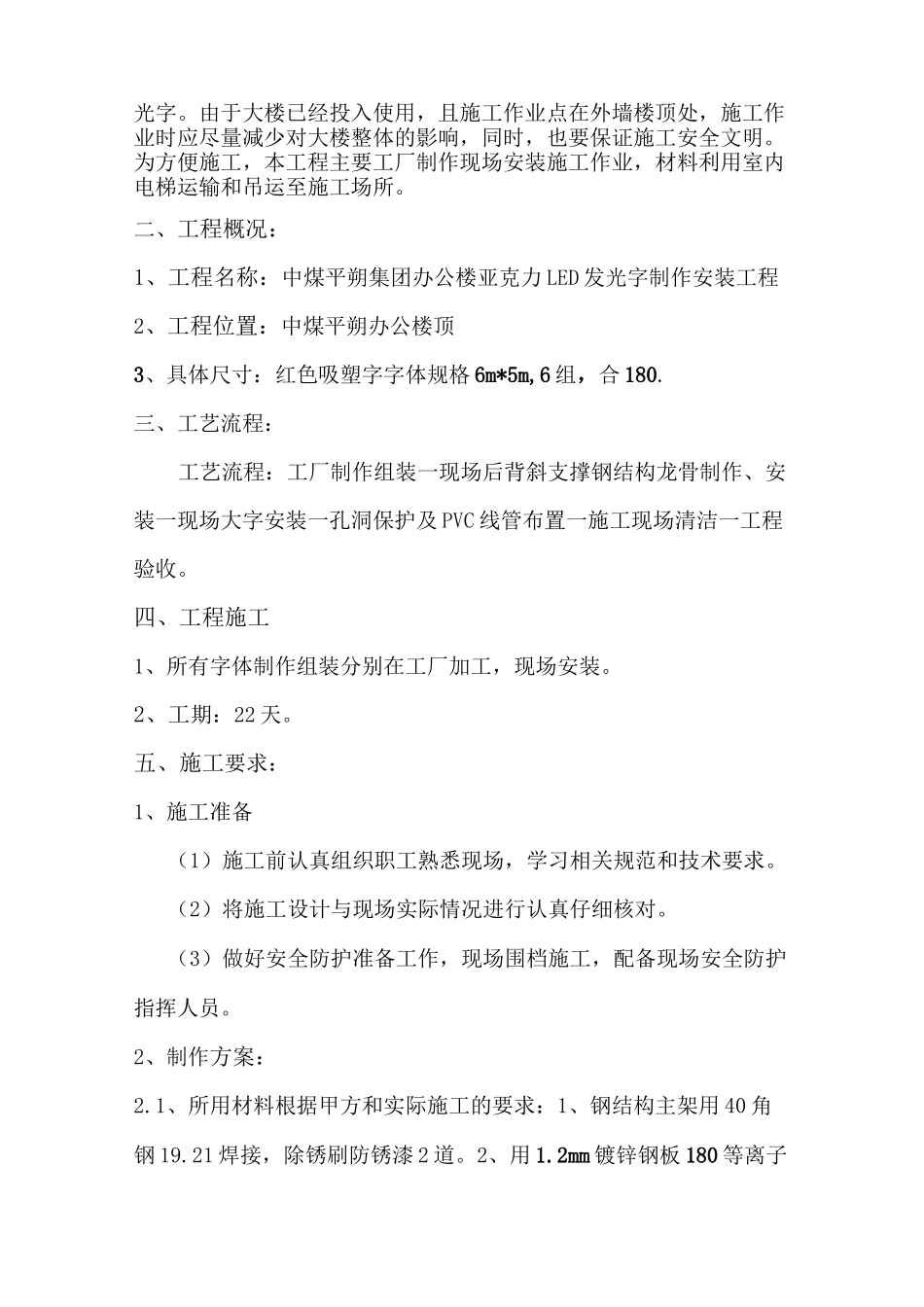

办公楼亚克力LED发光字制作安装工程施工组织设计_第2页
2/20
办公楼亚克力LED发光字制作安装工程施工组织设计_第3页
3/20
中煤平朔集团办公楼亚克力 LED发光字制作安装工程施工组织设计太原市迎泽金龙企划中心2012 年 7 月一、工程说明:根据中煤平朔集团有限公司要求在中煤平朔办公楼顶安装一套发光字。由于大楼已经投入使用,且施工作业点在外墙楼顶处,施工作业时应尽量减少对大楼整体的影响,同时,也要保证施工安全文明。为方便施工,本工程主要工厂制作现场安装施工作业,材料利用室内电梯运输和吊运至施工场所。二、工程概况:1、工程名称:中煤平朔集团办公楼亚克力 LED 发光字制作安装工程2、工程位置:中煤平朔办公楼顶3、具体尺寸:红色吸塑字字体规格 6m*5m,6 组,合 180.三、工艺流程:工艺流程:工厂制作组装一现场后背斜支撑钢结构龙骨制作、安装一现场大字安装一孔洞保护及 PVC 线管布置一施工现场清洁一工程验收。四、工程施工1、所有字体制作组装分别在工厂加工,现场安装。2、工期:22 天。五、施工要求:1、施工准备(1)施工前认真组织职工熟悉现场,学习相关规范和技术要求。(2)将施工设计与现场实际情况进行认真仔细核对。(3)做好安全防护准备工作,现场围档施工,配备现场安全防护指挥人员。2、制作方案:2.1、所用材料根据甲方和实际施工的要求:1、钢结构主架用 40 角钢 19.21 焊接,除锈刷防锈漆 2 道。2、用 1.2mm 镀锌钢板 180 等离子切割、焊接字壳,内装鸿之舞牌 LED 光源 180,每平米160 个光源模块。3、安装时主架脚部用 16#膨胀螺栓固定。4、亚克力吸塑字电源采用鑫威达牌 400w 专用变压器 21 台,2*1.5 离石电源护套线 400m。2.2、任何施工人员不得擅自修改设计和更改相关技术要求,遇到疑问,及时与技术人员协调,取得相关负责人员同意才能继续施工。2.3、各种型材制作前必须较正,面板需在制作平台上进行,并且设置必需的一些工装夹具,以保证制作质量,确保尺寸准确和表面平整。2.4、制作时必须严格按照施工工艺和有关规范进行。2.5、制作过程中,应严格注意测量,定位,划线。2.6、放样与下料应根据工艺要求,须留制作和安装时所需要的焊接伸缩全量。2.7、钢结构制作2.7、1、根据本工程员的实际情况,制作一个工作平台,以便施工时进行放样,拼装和焊接。2.7.2、按设计要求尺寸进行放样,双拼,及承载架,需间断焊接,以防止焊接变形。焊接时严格按照《钢结构施工验收规范》和《钢结构工程检验评定标准》进行施工,确保焊接质量,不得出现咬边、气泡、夹渣,漏焊等不良现象,焊接宽度应符合设计...
