电力线路作业现场围栏与标示牌设置规

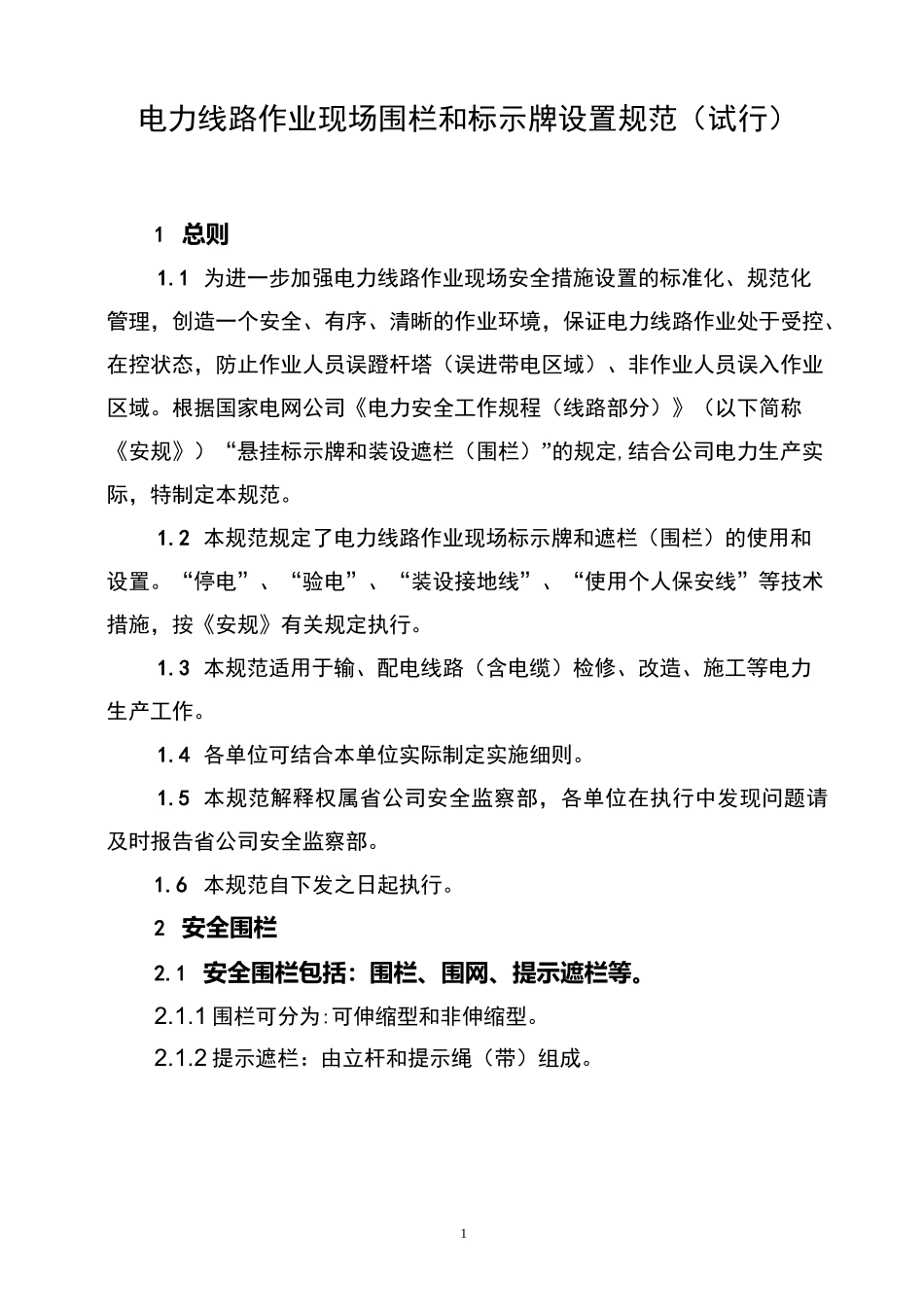

1电力线路作业现场围栏和标示牌设置规范（试行）1 总则1.1 为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。1.3 本规范适用于输、配电线路（含电缆）检修、改造、施工等电力生产工作。1.4 各单位可结合本单位实际制定实施细则。1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。1.6 本规范自下发之日起执行。2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。2.1.1 围栏可分为:可伸缩型和非伸缩型。2.1.2 提示遮栏：由立杆和提示绳（带）组成。2刘 ULJUl非伸缩型围栏\AAAA/W伸缩型围栏米L3提示遮栏2.2 基本要求2.2.1 围栏、围网、提示遮栏高均为 120cm。2.2.2 围栏、围网、提示遮栏应红白相间，颜色应醒目。2.2.3 围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆2.3 使用范围2.3.1 围栏、围网2.3.1.1 城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。2.3.1.2 高处作业时，工作地点下面可能坠落范围半径，防止4落物伤人。表不同高度的可能坠落范围半径作业位置至其底部的垂直距离(m)2-55-1515-30>30其可能坠落的范围半径(m)34562・3・1・3 地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。表设备不停电时的安全距离电压等级(kV)安全距离(m)10 及以下0.7020、351.002.3・1・4 电缆、高压配电设备做耐压试验，防止非工作人员入内。2.3.2 提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。3 标示牌3・1 安全标示包括：警告、禁止指令和指示(提示)标示。3.1.1 警告标示:促使人们提高对可能发生危险的警惕性的图形标示，上方是黄底黑色正三角警告标示，下方是白底黑字矩形补充标示。3.1.2 禁止标示:禁止或制止人们想要做的某种动作的图形标5示,标...
