最新电厂保温施工方案

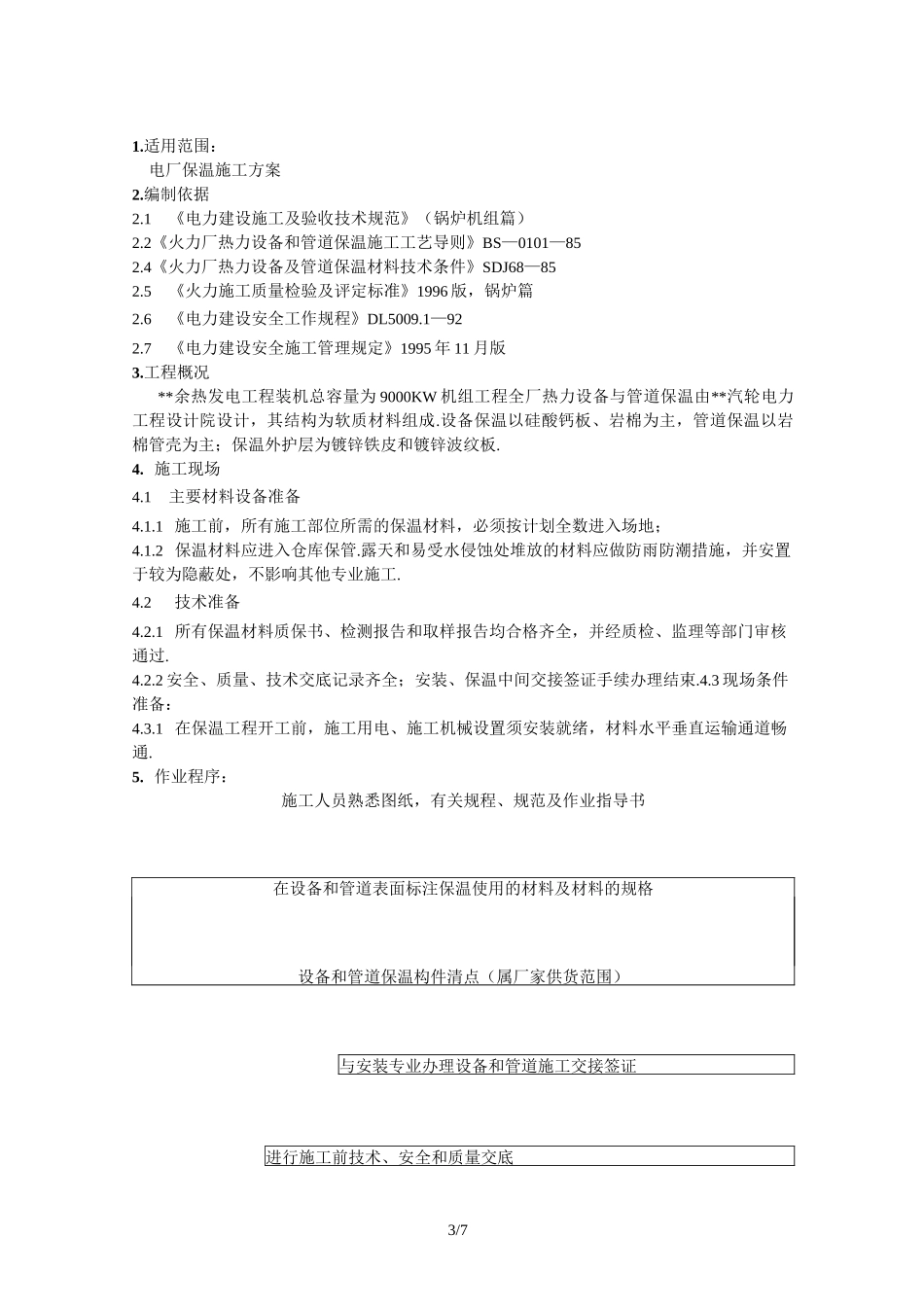

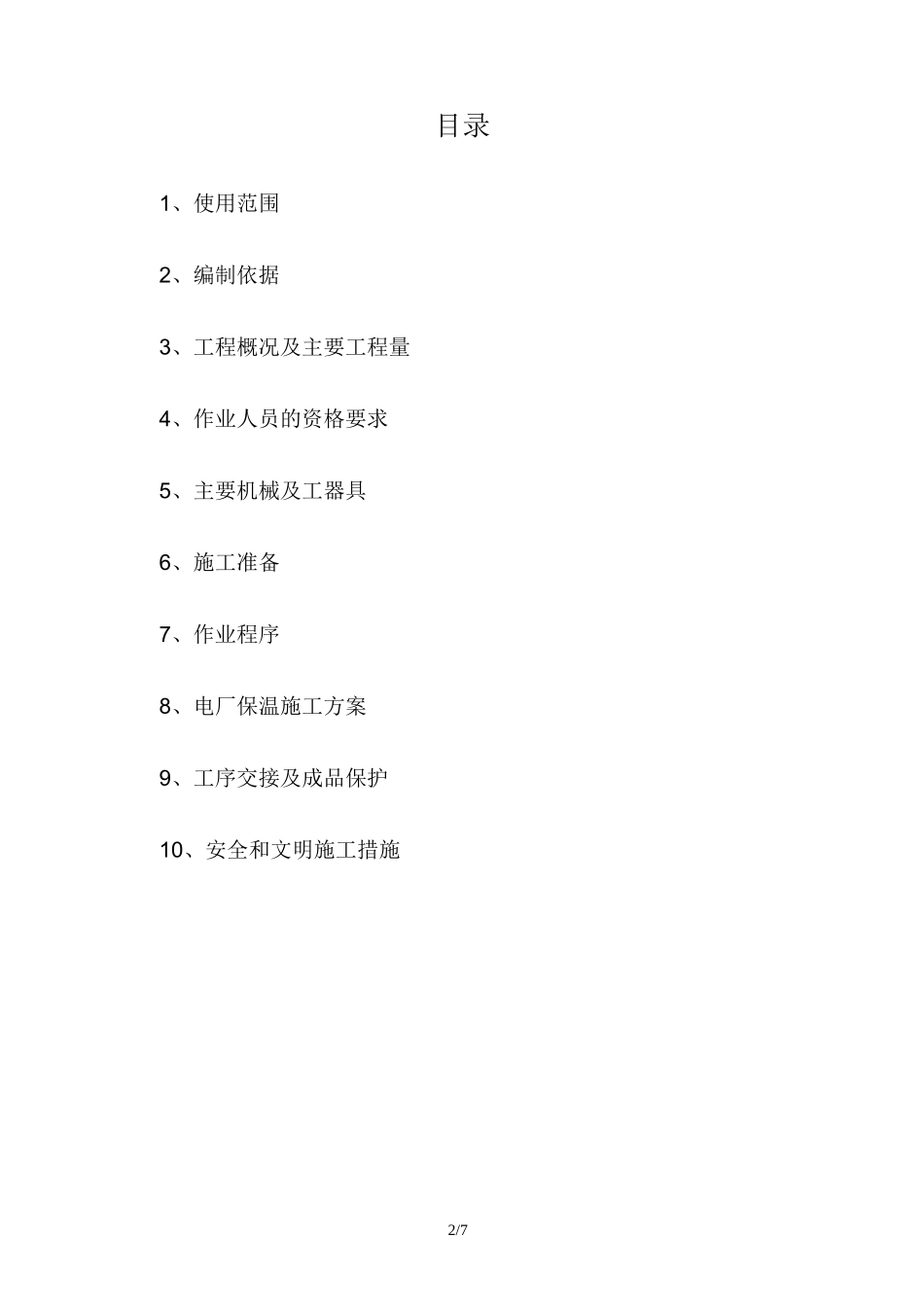

1/7电厂保温施工方案2009 年 10 月 10编制审核批准2/7目录1、使用范围2、编制依据3、工程概况及主要工程量4、作业人员的资格要求5、主要机械及工器具6、施工准备7、作业程序8、电厂保温施工方案9、工序交接及成品保护10、安全和文明施工措施3/71.适用范围：电厂保温施工方案2.编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）2.2《火力厂热力设备和管道保温施工工艺导则》BS—0101—852.4《火力厂热力设备及管道保温材料技术条件》SDJ68—852.5《火力施工质量检验及评定标准》1996 版，锅炉篇2.6《电力建设安全工作规程》DL5009.1—922.7《电力建设安全施工管理规定》1995 年 11 月版3.工程概况**余热发电工程装机总容量为 9000KW 机组工程全厂热力设备与管道保温由**汽轮电力工程设计院设计，其结构为软质材料组成.设备保温以硅酸钙板、岩棉为主，管道保温以岩棉管壳为主；保温外护层为镀锌铁皮和镀锌波纹板.4. 施工现场4.1主要材料设备准备4.1.1 施工前，所有施工部位所需的保温材料，必须按计划全数进入场地；4.1.2 保温材料应进入仓库保管.露天和易受水侵蚀处堆放的材料应做防雨防潮措施，并安置于较为隐蔽处，不影响其他专业施工.4.2技术准备4.2.1 所有保温材料质保书、检测报告和取样报告均合格齐全，并经质检、监理等部门审核通过.4.2.2 安全、质量、技术交底记录齐全；安装、保温中间交接签证手续办理结束.4.3 现场条件准备：4.3.1 在保温工程开工前，施工用电、施工机械设置须安装就绪，材料水平垂直运输通道畅通.5. 作业程序：施工人员熟悉图纸，有关规程、规范及作业指导书在设备和管道表面标注保温使用的材料及材料的规格设备和管道保温构件清点（属厂家供货范围）与安装专业办理设备和管道施工交接签证进行施工前技术、安全和质量交底4/76. 作业方法工艺要求及质量标准6.1 管道及其他设备保温6.1．1 根据设计图纸及保温材料清册，将设备与管道保温材料及规格要求标注与易于被观察到的位置表面.6.1.2 进行外护板支撑件的焊接.设备及矩形管道的保温外护板固定于角钢内支撑件上，支撑件宜沿设备及矩形管道较长方向横向布置•支撑件选用角钢 30X3，间距为 1m 左右，其支撑腿亦为角钢 30X3,间距为 0.5m,高度与保温厚度相同，若加固筋高度超出保温材料层厚度时，支承腿高度与加固筋高度相同•支撑件焊接及与设备、矩形管道外壁焊接必须牢固•顶部支撑件应设顺水坡，坡度为 1%-2%；垂直面及底面支撑件...
