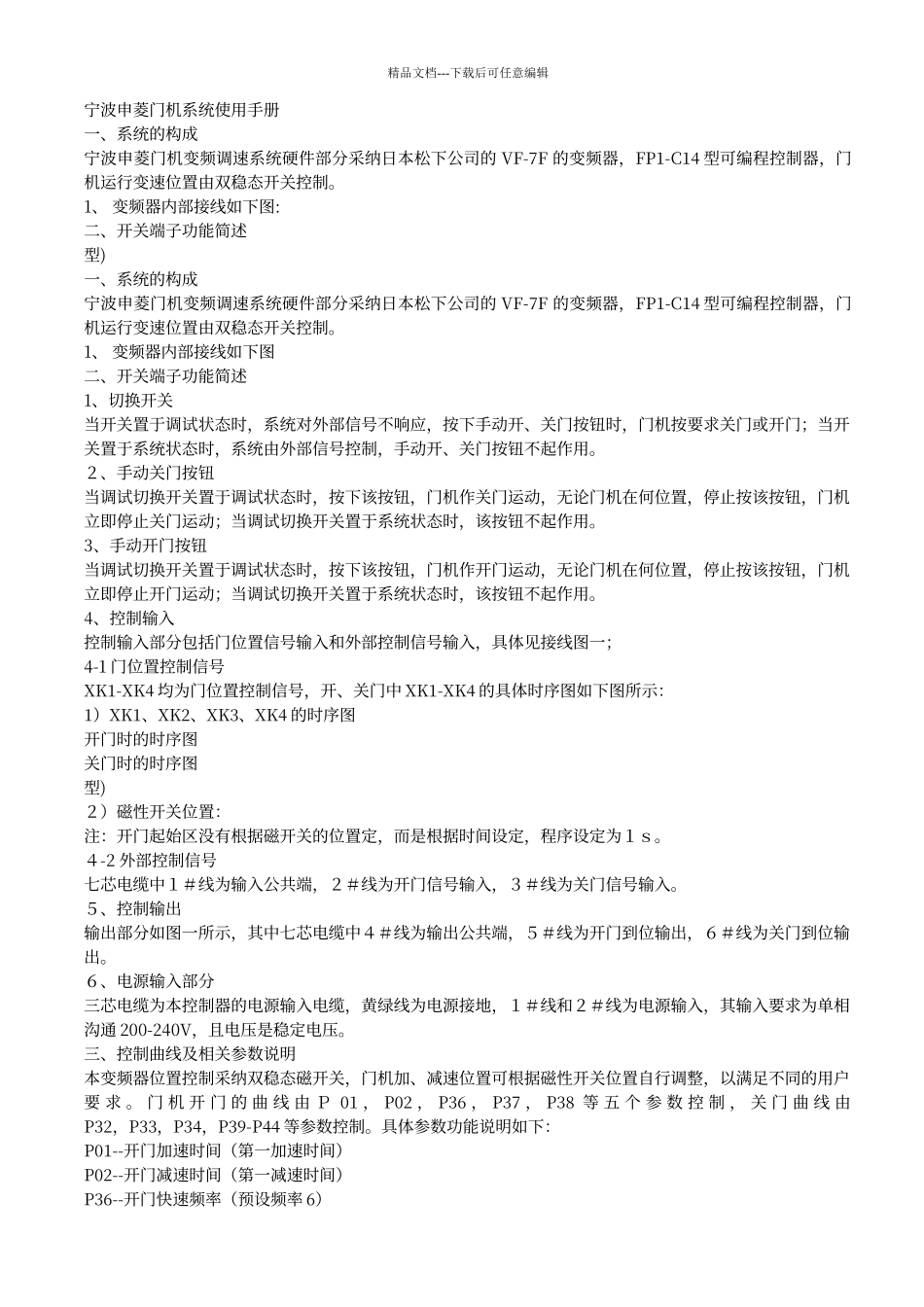

精品文档---下载后可任意编辑宁波申菱门机系统使用手册一、系统的构成宁波申菱门机变频调速系统硬件部分采纳日本松下公司的 VF-7F 的变频器，FP1-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。1、 变频器内部接线如下图:二、开关端子功能简述型)一、系统的构成宁波申菱门机变频调速系统硬件部分采纳日本松下公司的 VF-7F 的变频器，FP1-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。1、 变频器内部接线如下图二、开关端子功能简述1、切换开关当开关置于调试状态时，系统对外部信号不响应，按下手动开、关门按钮时，门机按要求关门或开门；当开关置于系统状态时，系统由外部信号控制，手动开、关门按钮不起作用。２、手动关门按钮当调试切换开关置于调试状态时，按下该按钮，门机作关门运动，无论门机在何位置，停止按该按钮，门机立即停止关门运动；当调试切换开关置于系统状态时，该按钮不起作用。3、手动开门按钮当调试切换开关置于调试状态时，按下该按钮，门机作开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动；当调试切换开关置于系统状态时，该按钮不起作用。4、控制输入控制输入部分包括门位置信号输入和外部控制信号输入，具体见接线图一；4-1 门位置控制信号XK1-XK4 均为门位置控制信号，开、关门中 XK1-XK4 的具体时序图如下图所示：1）XK1、XK2、XK3、XK4 的时序图开门时的时序图关门时的时序图型)２）磁性开关位置：注：开门起始区没有根据磁开关的位置定，而是根据时间设定，程序设定为１ｓ。４-2 外部控制信号七芯电缆中１＃线为输入公共端，２＃线为开门信号输入，３＃线为关门信号输入。５、控制输出输出部分如图一所示，其中七芯电缆中４＃线为输出公共端，５＃线为开门到位输出，６＃线为关门到位输出。６、电源输入部分三芯电缆为本控制器的电源输入电缆，黄绿线为电源接地，１＃线和２＃线为电源输入，其输入要求为单相沟通 200-240V，且电压是稳定电压。三、控制曲线及相关参数说明本变频器位置控制采纳双稳态磁开关，门机加、减速位置可根据磁性开关位置自行调整，以满足不同的用户要 求 。 门 机 开 门 的 曲 线 由 Ｐ 01 ， P02 ， P36 ， P37 ， P38 等 五 个 参 数 控 制 ， 关 门 曲 线 由P32，P33，P34，P39-P44 等参数控制。具体参数功能说明如下：P01--开门加速时间（第一加速时间）P02--开门减速时间（第一减速时间）P3...
