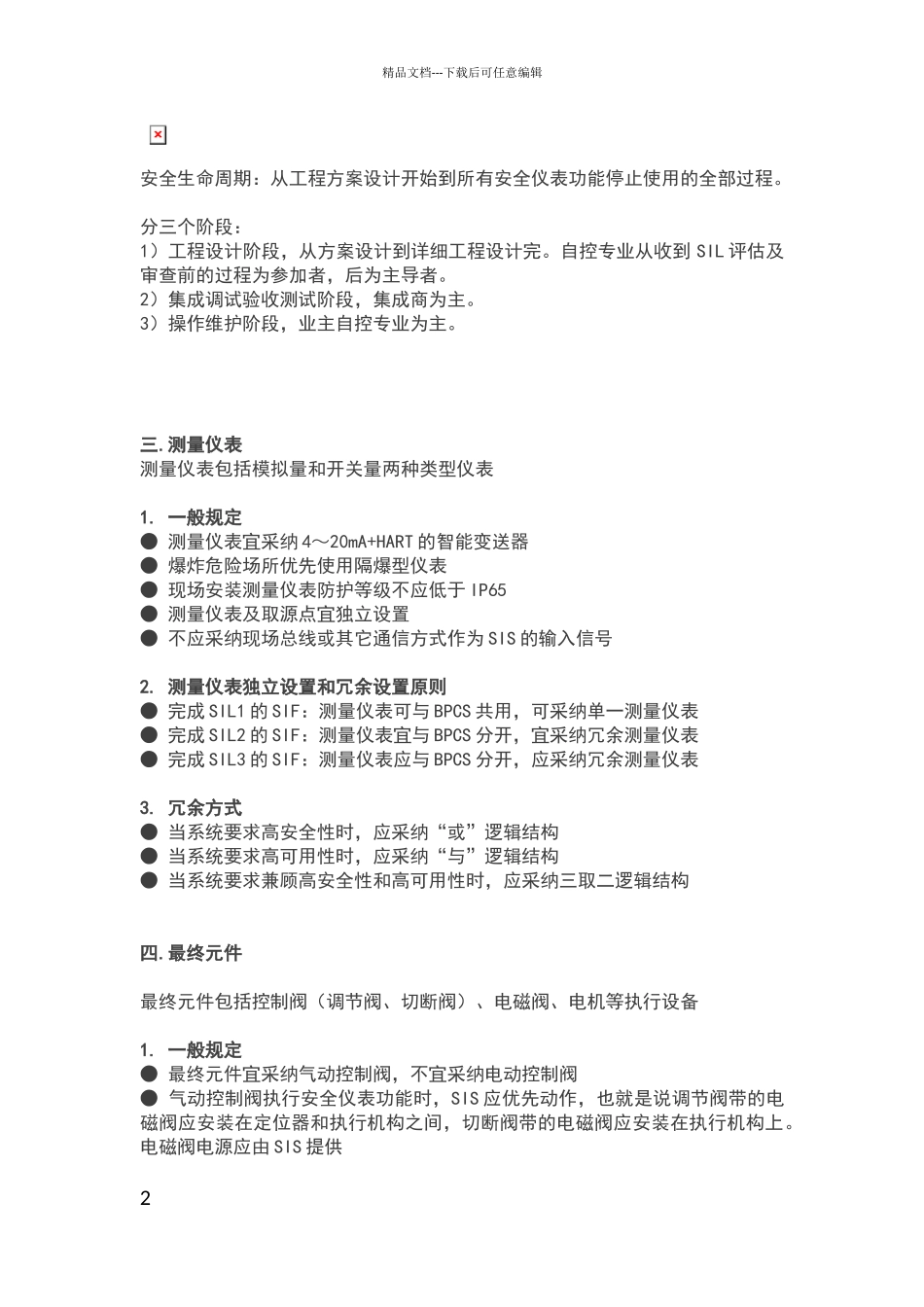

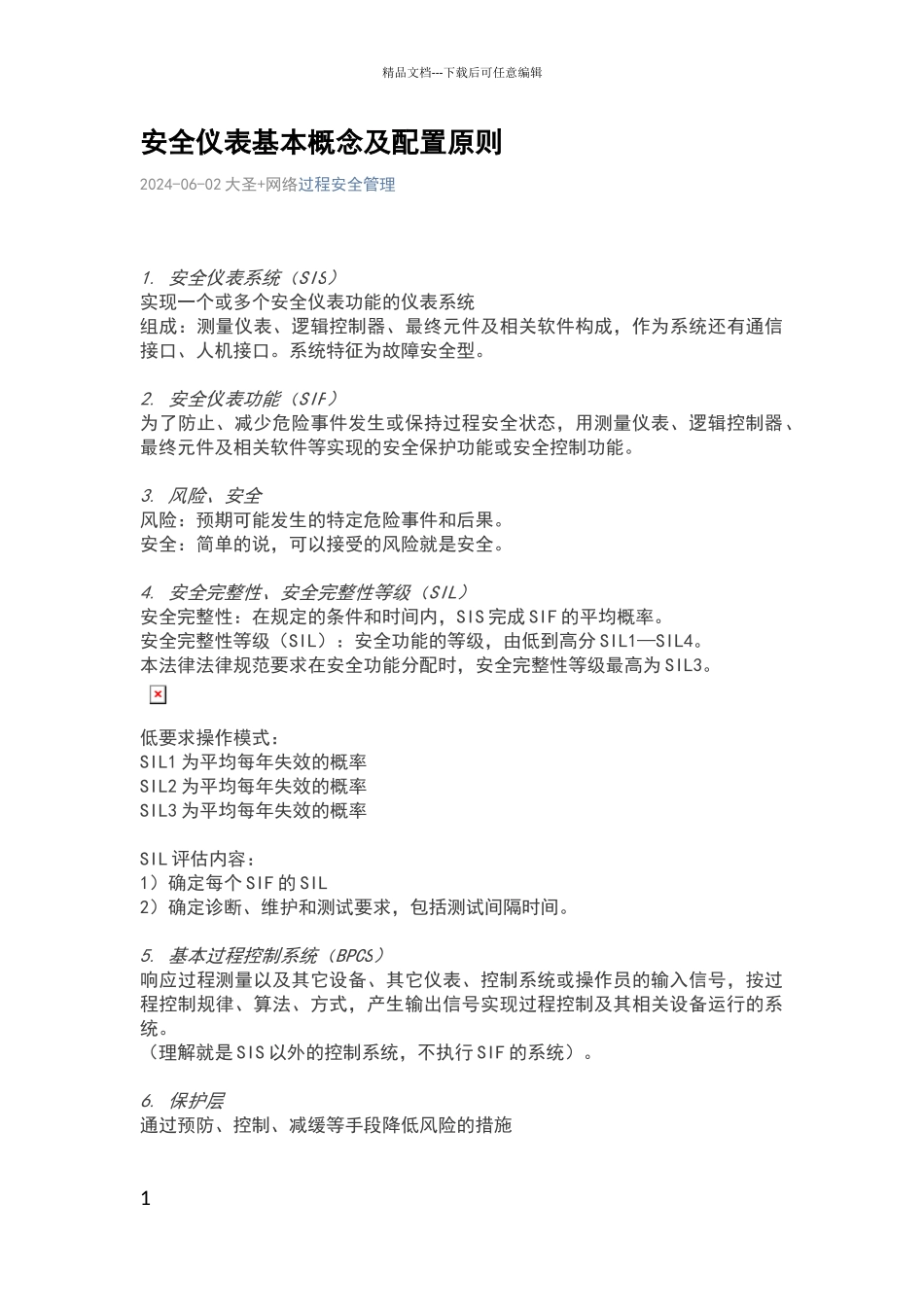

精品文档---下载后可任意编辑安全仪表基本概念及配置原则2024-06-02 大圣+网络过程安全管理1. 安全仪表系统(SIS)实现一个或多个安全仪表功能的仪表系统组成:测量仪表、逻辑控制器、最终元件及相关软件构成,作为系统还有通信接口、人机接口。系统特征为故障安全型。2. 安全仪表功能(SIF)为了防止、减少危险事件发生或保持过程安全状态,用测量仪表、逻辑控制器、最终元件及相关软件等实现的安全保护功能或安全控制功能。3. 风险、安全风险:预期可能发生的特定危险事件和后果。安全:简单的说,可以接受的风险就是安全。4. 安全完整性、安全完整性等级(SIL)安全完整性:在规定的条件和时间内,SIS 完成 SIF 的平均概率。安全完整性等级(SIL):安全功能的等级,由低到高分 SIL1—SIL4。本法律法律规范要求在安全功能分配时,安全完整性等级最高为 SIL3。低要求操作模式:SIL1 为平均每年失效的概率SIL2 为平均每年失效的概率SIL3 为平均每年失效的概率SIL 评估内容:1)确定每个 SIF 的 SIL2)确定诊断、维护和测试要求,包括测试间隔时间。5. 基本过程控制系统(BPCS)响应过程测量以及其它设备、其它仪表、控制系统或操作员的输入信号,按过程控制规律、算法、方式,产生输出信号实现过程控制及其相关设备运行的系统。(理解就是 SIS 以外的控制系统,不执行 SIF 的系统)。6. 保护层通过预防、控制、减缓等手段降低风险的措施1精品文档---下载后可任意编辑安全生命周期:从工程方案设计开始到所有安全仪表功能停止使用的全部过程。分三个阶段:1)工程设计阶段,从方案设计到详细工程设计完。自控专业从收到 SIL 评估及审查前的过程为参加者,后为主导者。2)集成调试验收测试阶段,集成商为主。3)操作维护阶段,业主自控专业为主。三.测量仪表测量仪表包括模拟量和开关量两种类型仪表1. 一般规定● 测量仪表宜采纳 4~20mA+HART 的智能变送器● 爆炸危险场所优先使用隔爆型仪表● 现场安装测量仪表防护等级不应低于 IP65● 测量仪表及取源点宜独立设置● 不应采纳现场总线或其它通信方式作为 SIS 的输入信号 2. 测量仪表独立设置和冗余设置原则● 完成 SIL1 的 SIF:测量仪表可与 BPCS 共用,可采纳单一测量仪表● 完成 SIL2 的 SIF:测量仪表宜与 BPCS 分开,宜采纳冗余测量仪表● 完成 SIL3 的 SIF:测量仪表应与 BPCS 分开,应采纳冗余测量仪表3. 冗余方式● 当系统要...
