密闭电石炉生产工艺

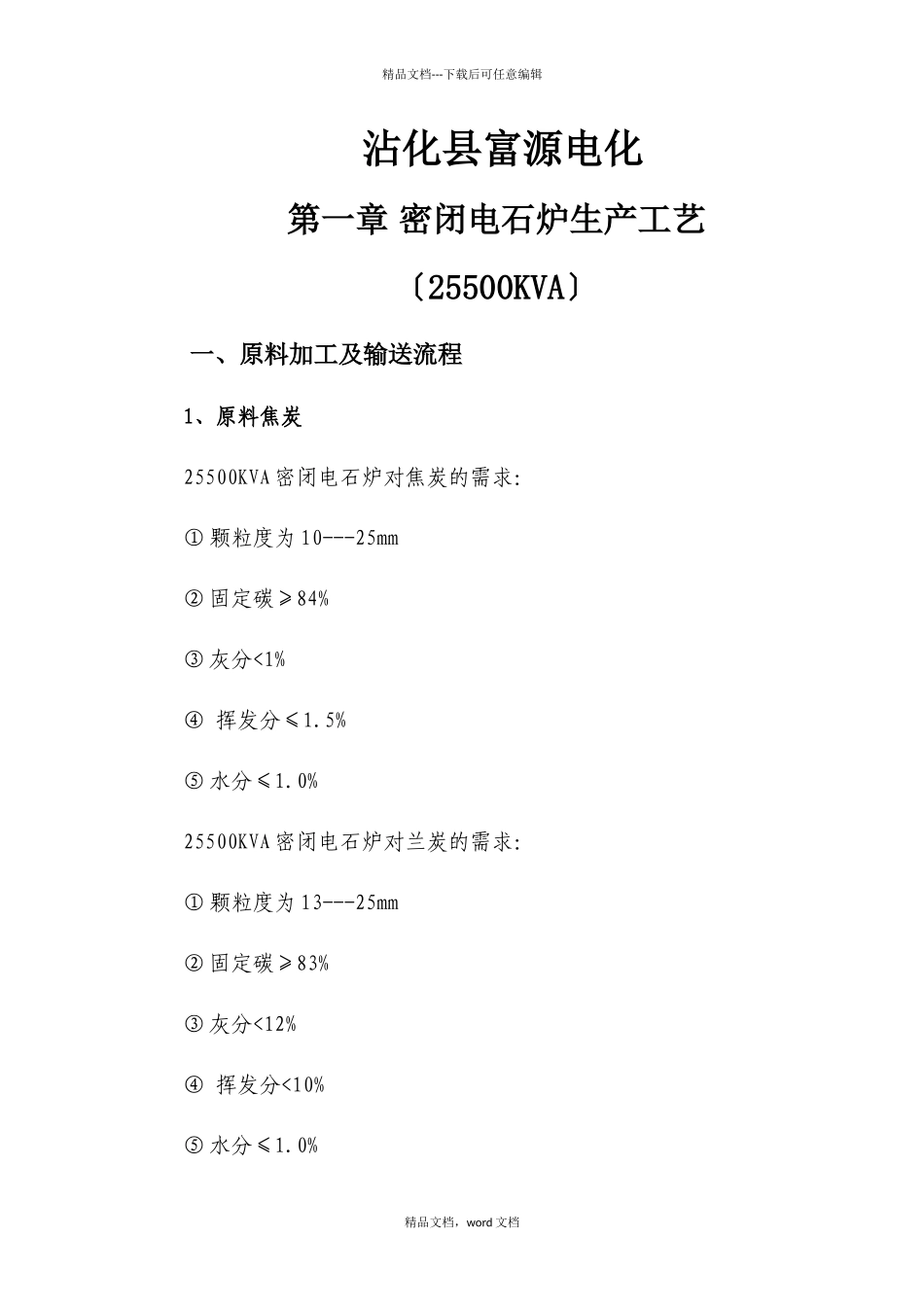

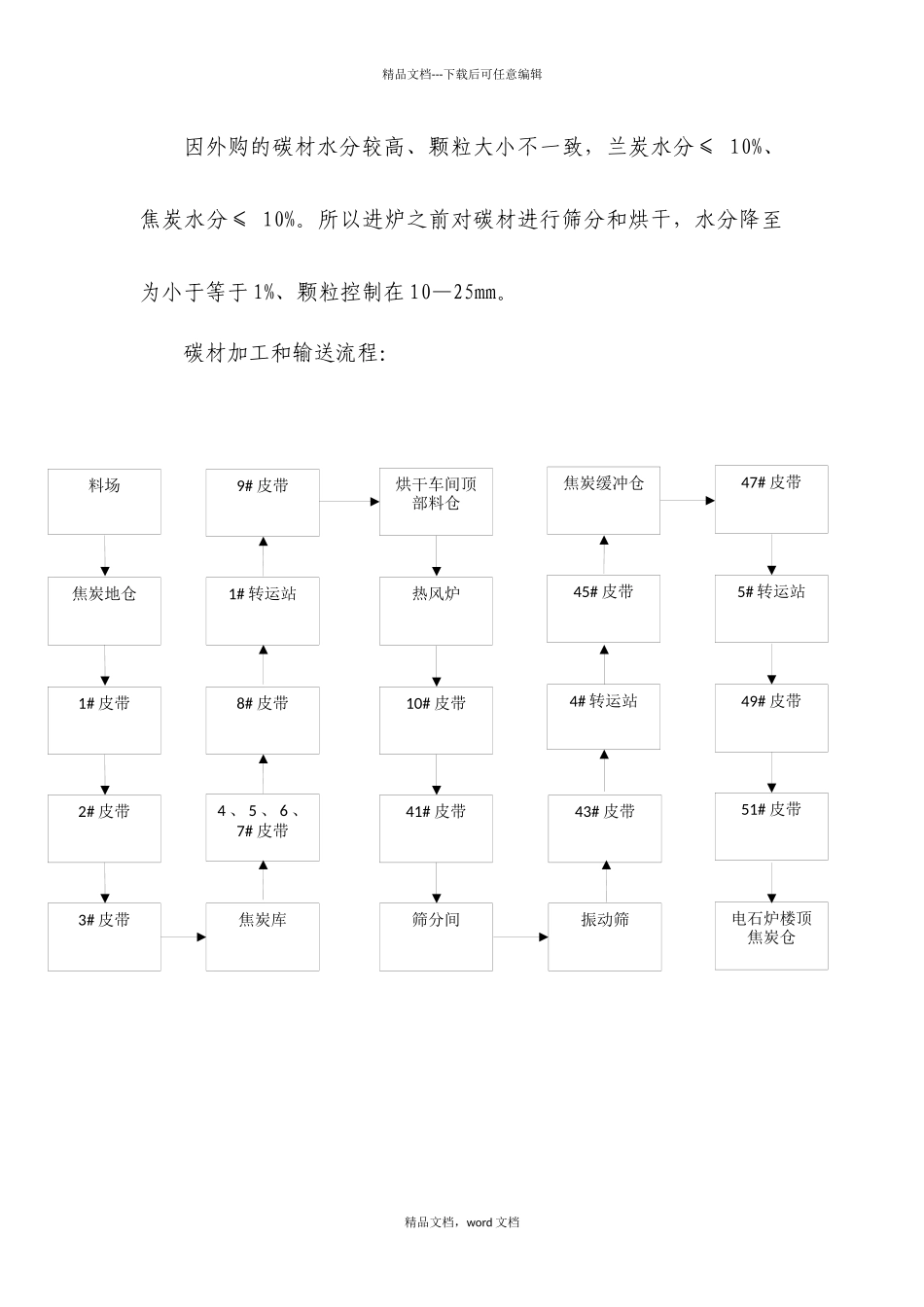

精品文档---下载后可任意编辑沾化县富源电化第一章 密闭电石炉生产工艺〔25500KVA〕一、原料加工及输送流程1、原料焦炭25500KVA 密闭电石炉对焦炭的需求：① 颗粒度为 10---25mm② 固定碳≥84%③ 灰分<1%④ 挥发分≤1.5%⑤ 水分≤1.0%25500KVA 密闭电石炉对兰炭的需求：① 颗粒度为 13---25mm② 固定碳≥83%③ 灰分<12%④ 挥发分<10%⑤ 水分≤1.0%精品文档，word 文档47# 皮带5# 转运站49# 皮带43# 皮带4# 转运站45# 皮带焦炭缓冲仓振动筛烘干车间顶部料仓热风炉10# 皮带41# 皮带料场焦炭地仓1# 皮带2# 皮带4 、 5 、 6 、7# 皮带8# 皮带1# 转运站9# 皮带3# 皮带焦炭库筛分间51# 皮带电石炉楼顶焦炭仓精品文档---下载后可任意编辑因外购的碳材水分较高、颗粒大小不一致，兰炭水分≤ 10%、焦炭水分≤ 10%。所以进炉之前对碳材进行筛分和烘干，水分降至为小于等于 1%、颗粒控制在 10—25mm。碳材加工和输送流程：精品文档，word 文档精品文档---下载后可任意编辑FQR-4 流化床热风炉运行参数炉膛工作温度： 800-1000℃尾气温度： 20-180℃热效率：95%燃尽率：99%所需燃料电煤热值为：4000-5500kcal/KG经电化厂生产统计，每天满负荷烘干焦炭为 260 吨左右，用煤约 16吨左右，如 1 台热风炉满负荷运行那么每年用热值为 4000-5500kcal/KG 电煤 5840 吨。格栅式转筒枯燥机主要技术参数型号规格：GSZTJ2600×20000筒体长度：20m筒体体积：106m3筒体转速：3r/min筒体倾斜度：3—5%最高进气温度：≤800℃进料粒度：≤30mm进料含湿量：12-25%出料含湿量：≤1%精品文档，word 文档料场石灰地仓17 、 18# 皮带石灰储存仓19# 皮带37# 皮带46# 皮带石灰缓冲仓48# 皮带5# 转运站精品文档---下载后可任意编辑产量：23-30T/h2、原料石灰25500KVA 密闭电石炉对生石灰的需求：①GaO ≥90% ② MaO ≤ 1.8%③SiO2≤1.1%④ 生过烧≤６%⑤ 颗粒度 10---50mm电石原料氧化钙是煅烧石灰石生产的，外购的石灰石经过筛分后输送到混烧石灰窑中进行煅烧，炉温控制在１１５０℃左右，煅烧温度过高或出炉时间过长会产生过烧现象，影响石灰在电石炉中的反响速度，煅烧温度过低或出炉时间较短会出现生烧现象，生烧局部进入电石炉中分解成氧化钙后参加反响导致电耗增加。烧好的氧化钙经过输送和筛分至缓冲仓中。※石灰加工和输送流程 ：精品文档，word 文档精品文档---下载后可任意编辑3、原料指标的影响※...
