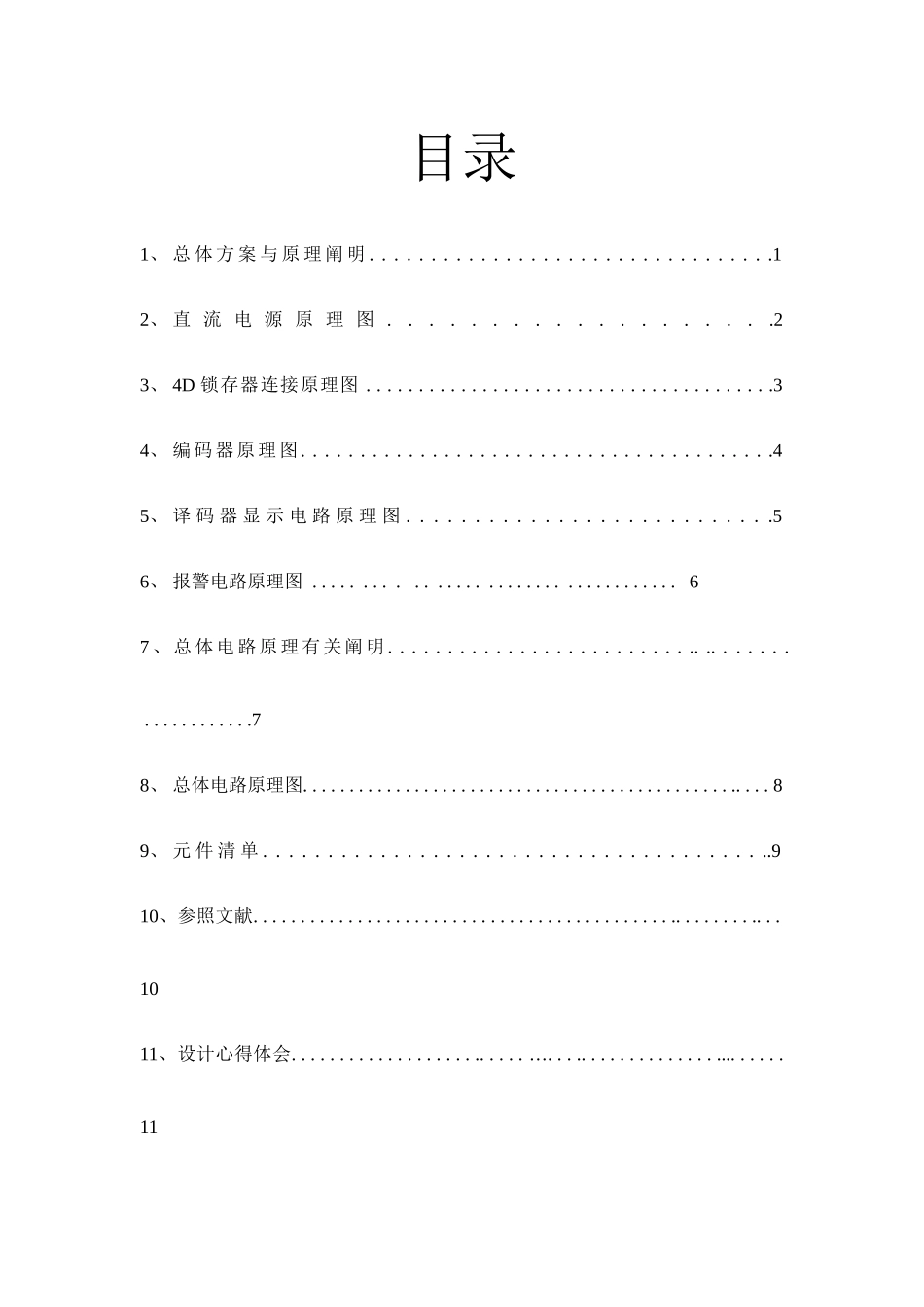

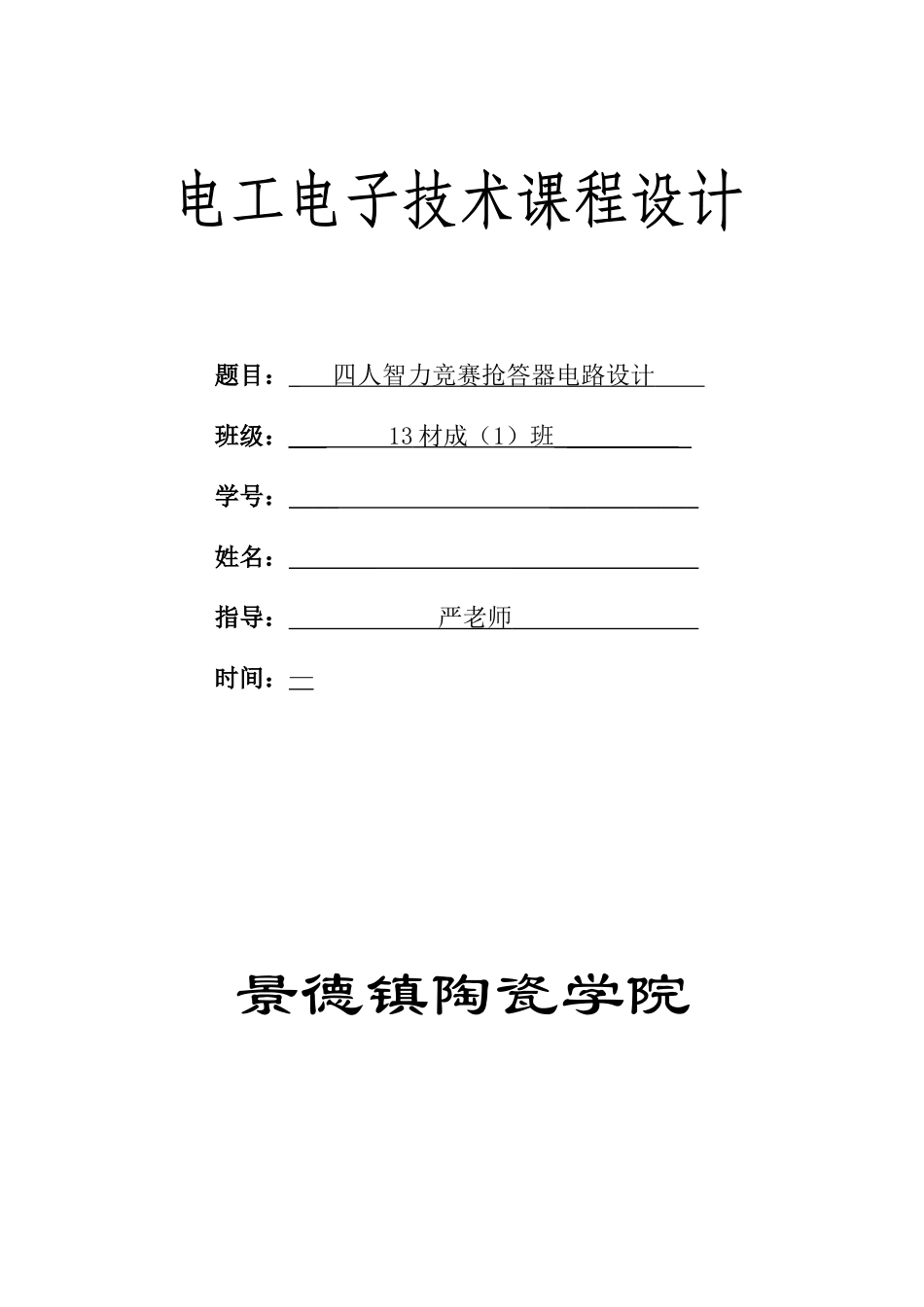

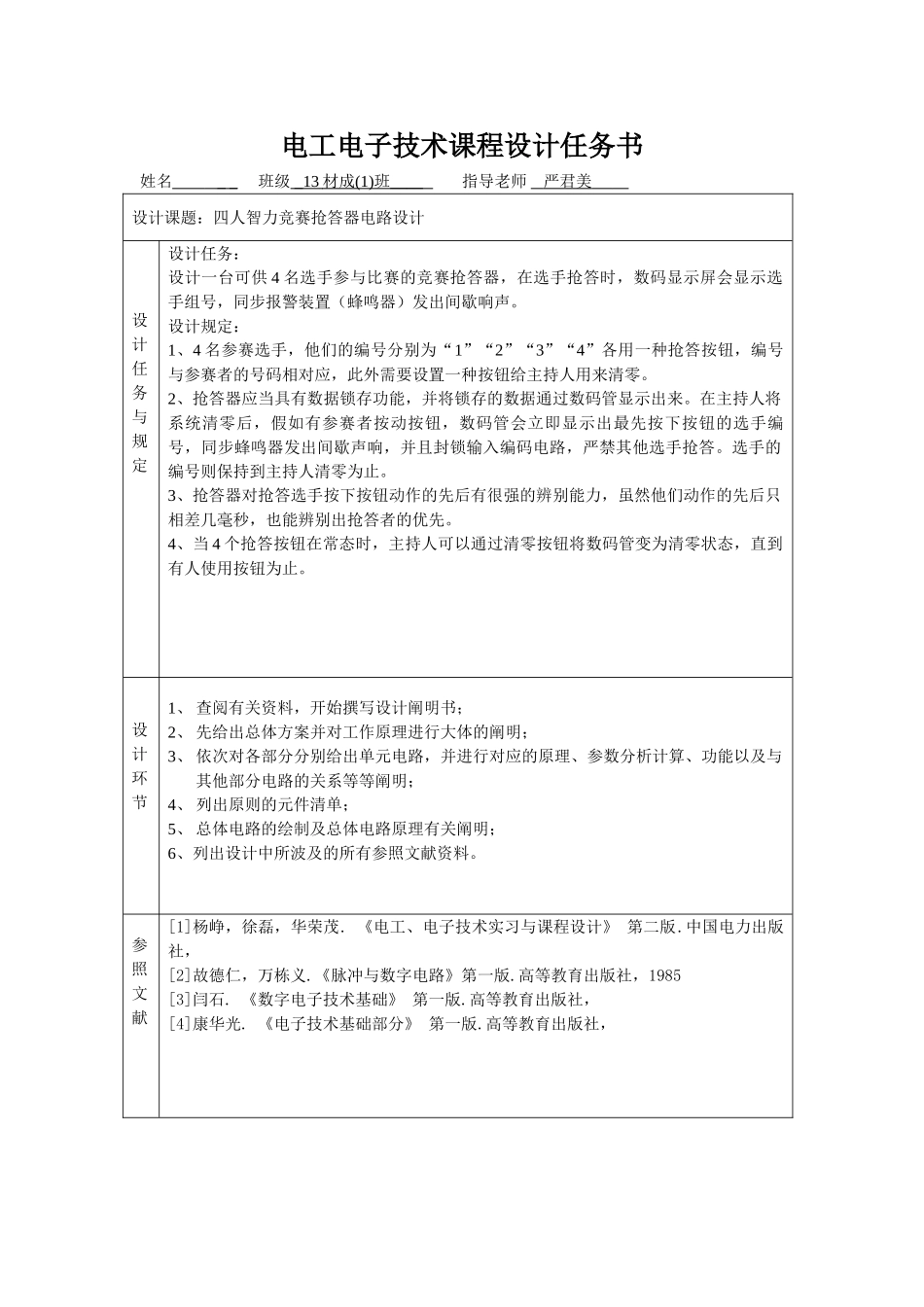

题目：_ 四人智力竞赛抢答器电路设计 班级：___ 13 材成（ 1 ）班 _ _________ _学号：____ ____________姓名：_______ _______________指导：__________ 严老师 ___ ________ 时间：—景德镇陶瓷学院电工电子技术课程设计任务书姓名 _ _ 班级 _13 材成 (1) 班 ____ 指导老师 严君美 设计课题：四人智力竞赛抢答器电路设计设计任务与规定设计任务：设计一台可供 4 名选手参与比赛的竞赛抢答器，在选手抢答时，数码显示屏会显示选手组号，同步报警装置（蜂鸣器）发出间歇响声。设计规定：1、4 名参赛选手，他们的编号分别为“1”“2”“3”“4”各用一种抢答按钮，编号与参赛者的号码相对应，此外需要设置一种按钮给主持人用来清零。2、抢答器应当具有数据锁存功能，并将锁存的数据通过数码管显示出来。在主持人将系统清零后，假如有参赛者按动按钮，数码管会立即显示出最先按下按钮的选手编号，同步蜂鸣器发出间歇声响，并且封锁输入编码电路，严禁其他选手抢答。选手的编号则保持到主持人清零为止。3、抢答器对抢答选手按下按钮动作的先后有很强的辨别能力，虽然他们动作的先后只相差几毫秒，也能辨别出抢答者的优先。4、当 4 个抢答按钮在常态时，主持人可以通过清零按钮将数码管变为清零状态，直到有人使用按钮为止。设计环节1、 查阅有关资料，开始撰写设计阐明书；2、 先给出总体方案并对工作原理进行大体的阐明；3、 依次对各部分分别给出单元电路，并进行对应的原理、参数分析计算、功能以及与其他部分电路的关系等等阐明；4、 列出原则的元件清单；5、 总体电路的绘制及总体电路原理有关阐明；6、列出设计中所波及的所有参照文献资料。参照文献[1]杨峥，徐磊，华荣茂. 《电工、电子技术实习与课程设计》 第二版.中国电力出版社，[2]故德仁，万栋义.《脉冲与数字电路》第一版.高等教育出版社，1985[3]闫石. 《数字电子技术基础》 第一版.高等教育出版社，[4]康华光. 《电子技术基础部分》 第一版.高等教育出版社，目录1、 总 体 方 案 与 原 理 阐 明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12、 直 流 电 源 原 理 图 . . . . . . . . . . . . . . . . . . .23、 4D 锁存器连接原理图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...
