八年级杠杆经典习题

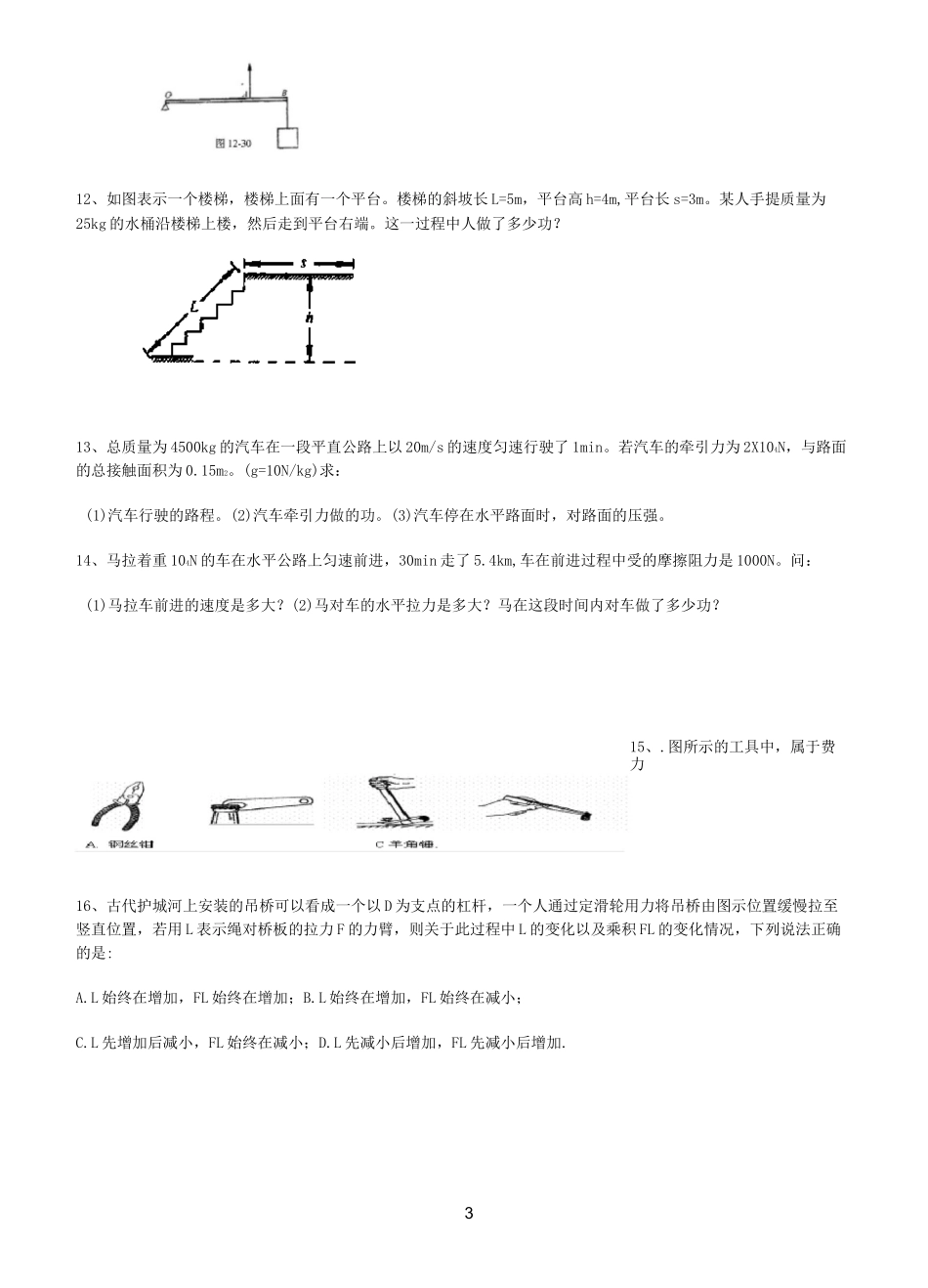

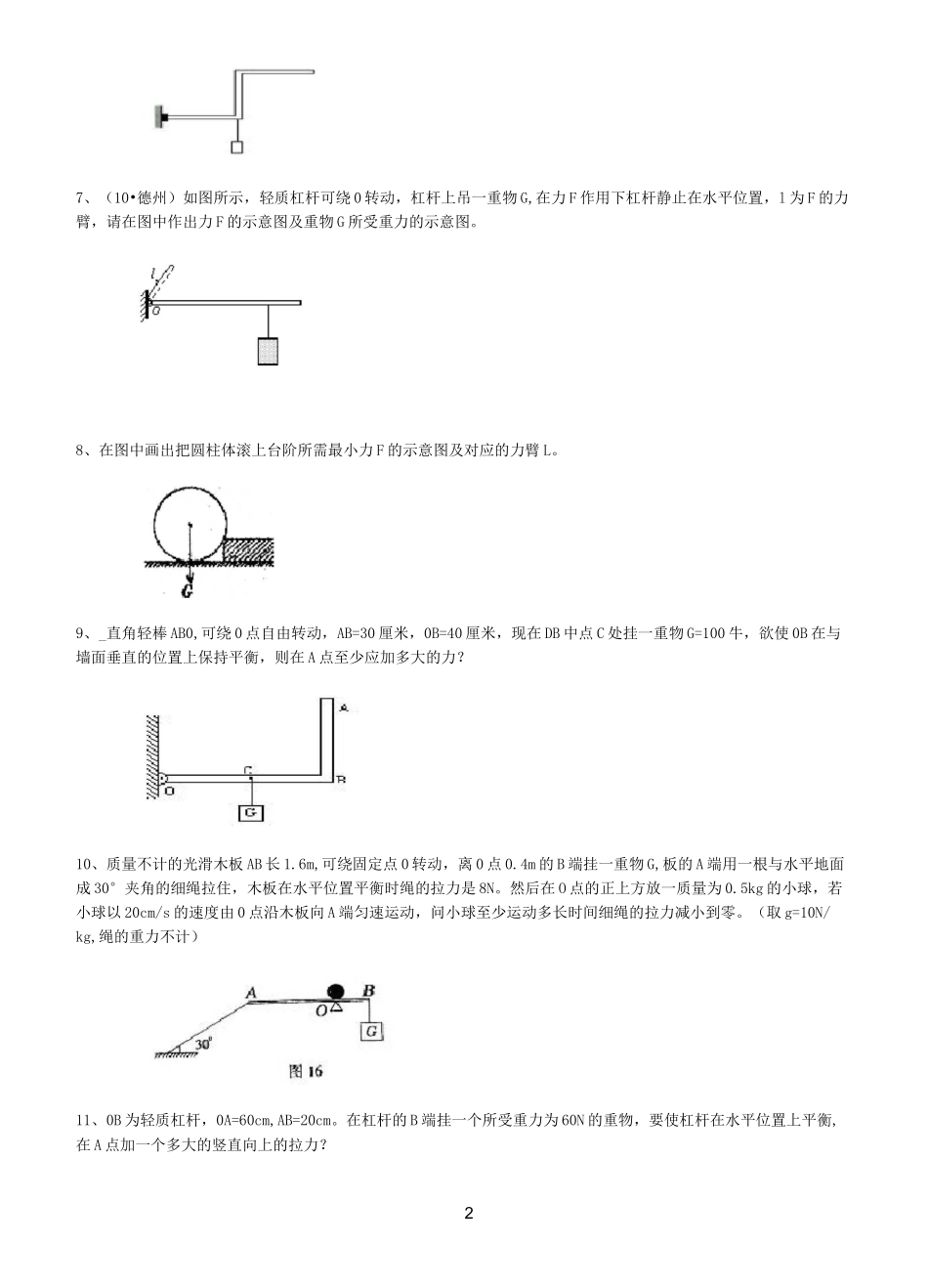

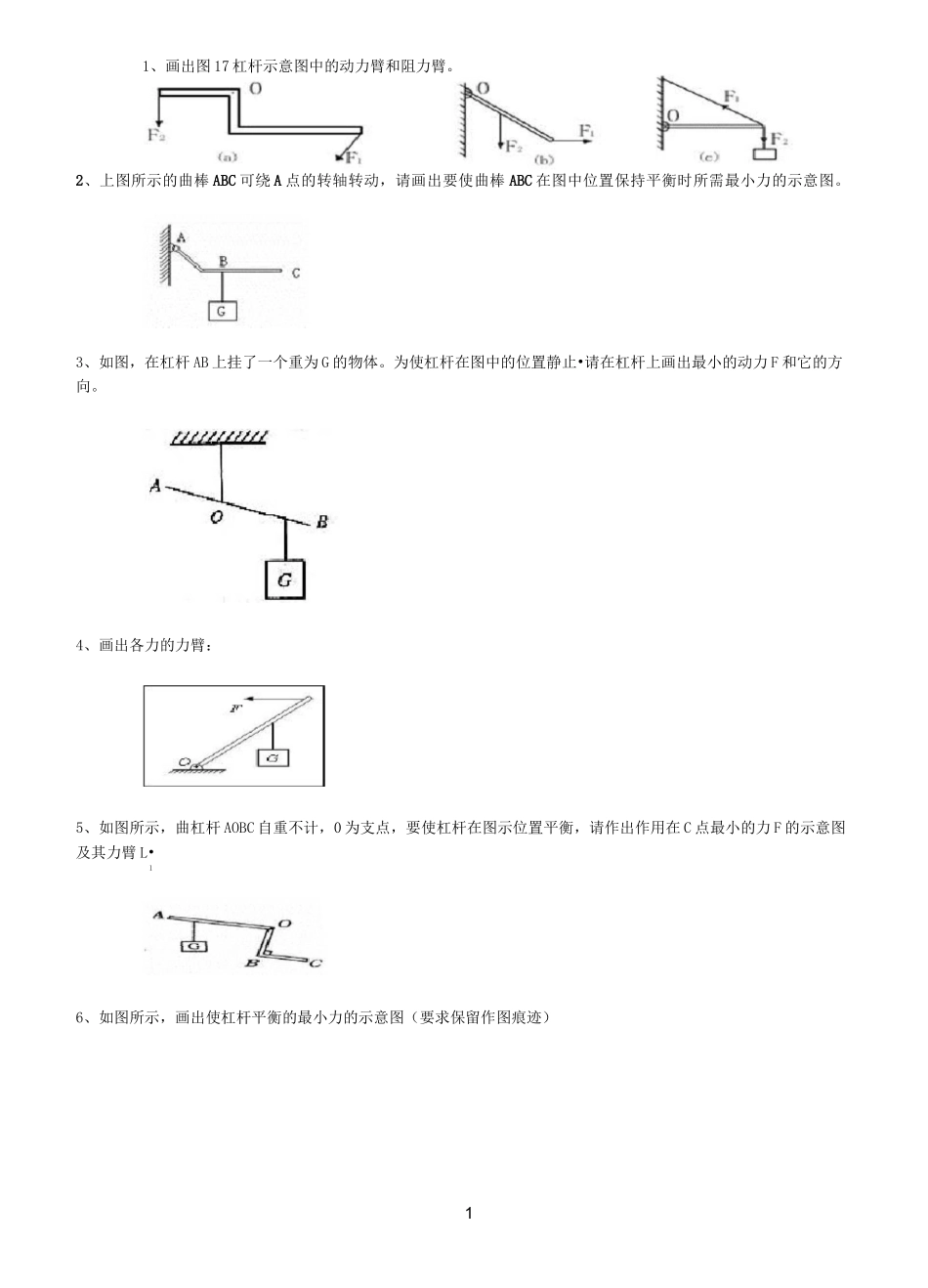

11、画出图 17 杠杆示意图中的动力臂和阻力臂。2、上图所示的曲棒 ABC 可绕 A 点的转轴转动，请画出要使曲棒 ABC 在图中位置保持平衡时所需最小力的示意图。3、如图，在杠杆 AB 上挂了一个重为 G 的物体。为使杠杆在图中的位置静止•请在杠杆上画出最小的动力 F 和它的方向。4、画出各力的力臂：5、如图所示，曲杠杆 AOBC 自重不计，0 为支点，要使杠杆在图示位置平衡，请作出作用在 C 点最小的力 F 的示意图及其力臂 L•16、如图所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）27、（10•德州）如图所示，轻质杠杆可绕 0 转动，杠杆上吊一重物 G,在力 F 作用下杠杆静止在水平位置，l 为 F 的力臂，请在图中作出力 F 的示意图及重物 G 所受重力的示意图。8、在图中画出把圆柱体滚上台阶所需最小力 F 的示意图及对应的力臂 L。9、_直角轻棒 AB0,可绕 0 点自由转动，AB=30 厘米，0B=40 厘米，现在 DB 中点 C 处挂一重物 G=100 牛，欲使 0B 在与墙面垂直的位置上保持平衡，则在 A 点至少应加多大的力？10、质量不计的光滑木板 AB 长 1.6m,可绕固定点 0 转动，离 0 点 0.4m 的 B 端挂一重物 G,板的 A 端用一根与水平地面成 30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是 8N。然后在 O 点的正上方放一质量为 0.5kg 的小球，若小球以 20cm/s 的速度由 0 点沿木板向 A 端匀速运动，问小球至少运动多长时间细绳的拉力减小到零。（取 g=10N/kg,绳的重力不计）11、0B 为轻质杠杆，0A=60cm,AB=20cm。在杠杆的 B 端挂一个所受重力为 60N 的重物，要使杠杆在水平位置上平衡,在 A 点加一个多大的竖直向上的拉力？3□議于E-.起于15、.图所示的工具中，属于费力12、如图表示一个楼梯，楼梯上面有一个平台。楼梯的斜坡长 L=5m，平台高 h=4m,平台长 s=3m。某人手提质量为25kg 的水桶沿楼梯上楼，然后走到平台右端。这一过程中人做了多少功？13、总质量为 4500kg 的汽车在一段平直公路上以 20m/s 的速度匀速行驶了 1min。若汽车的牵引力为 2X104N，与路面的总接触面积为 0.15m2。(g=10N/kg)求：(1)汽车行驶的路程。(2)汽车牵引力做的功。(3)汽车停在水平路面时，对路面的压强。14、马拉着重 104N 的车在水平公路上匀速前进，30min 走了 5.4km,车在前进过程中受的摩擦阻力是 1000N。问：(1)马拉车前进的速度是多大？(2)马对车的水平拉力是多...
