水蓄冷(蓄热)水系统安装工艺

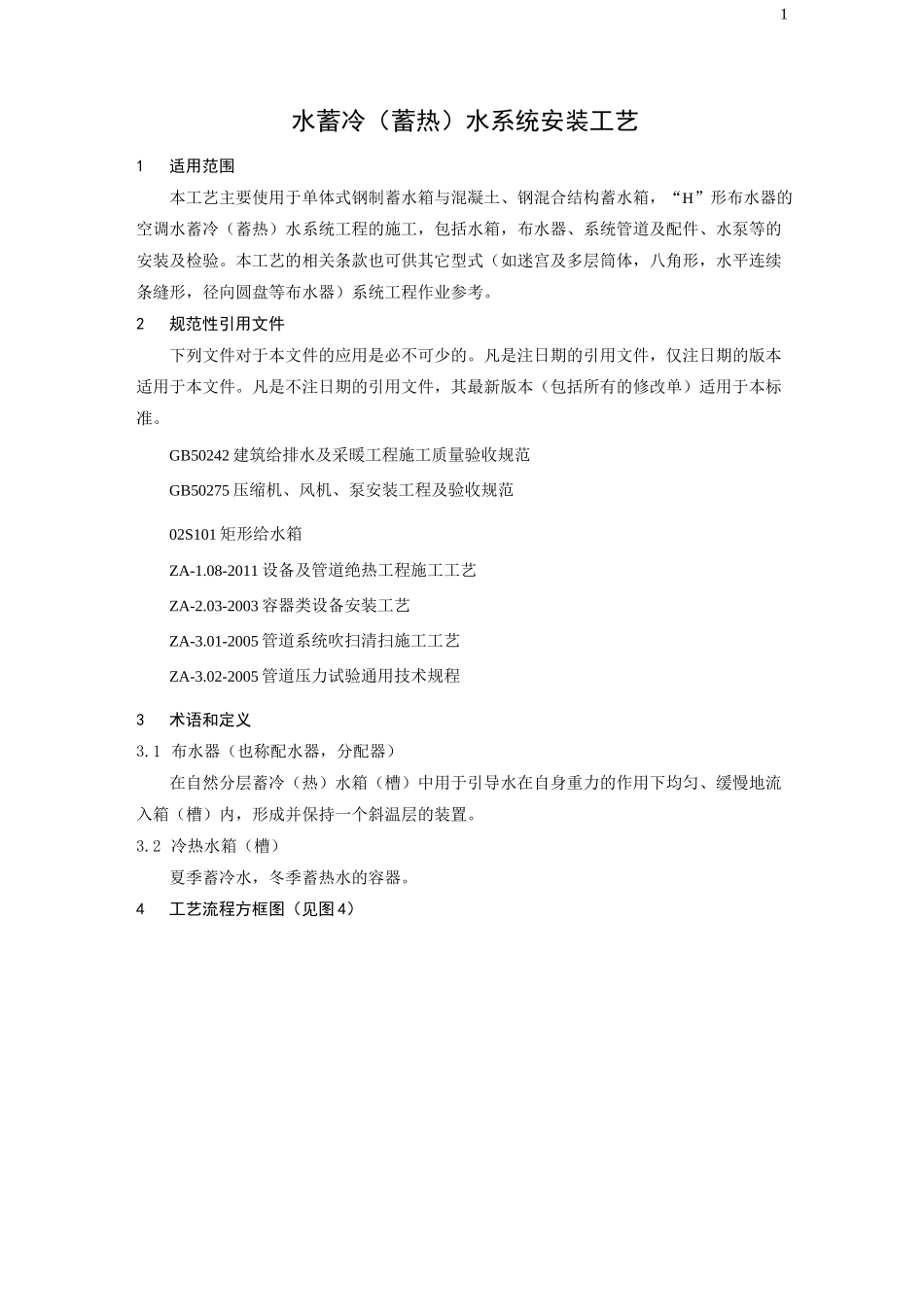

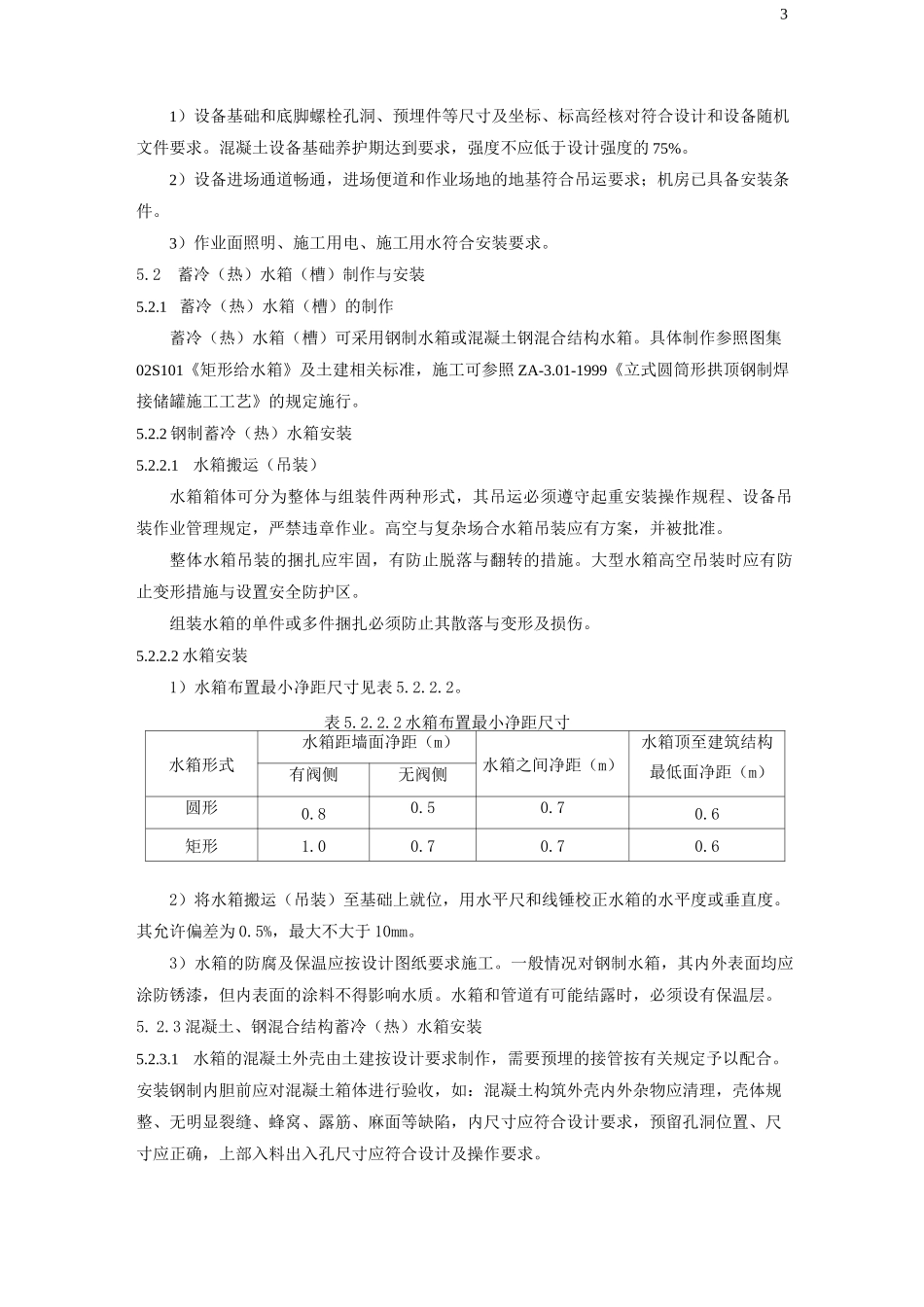

1水蓄冷（蓄热）水系统安装工艺1适用范围本工艺主要使用于单体式钢制蓄水箱与混凝土、钢混合结构蓄水箱，“H”形布水器的空调水蓄冷（蓄热）水系统工程的施工，包括水箱，布水器、系统管道及配件、水泵等的安装及检验。本工艺的相关条款也可供其它型式（如迷宫及多层筒体，八角形，水平连续条缝形，径向圆盘等布水器）系统工程作业参考。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB50242 建筑给排水及采暖工程施工质量验收规范GB50275 压缩机、风机、泵安装工程及验收规范02S101 矩形给水箱ZA-1.08-2011 设备及管道绝热工程施工工艺ZA-2.03-2003 容器类设备安装工艺ZA-3.01-2005 管道系统吹扫清扫施工工艺ZA-3.02-2005 管道压力试验通用技术规程3术语和定义3.1 布水器（也称配水器，分配器）在自然分层蓄冷（热）水箱（槽）中用于引导水在自身重力的作用下均匀、缓慢地流入箱（槽）内，形成并保持一个斜温层的装置。3.2 冷热水箱（槽）夏季蓄冷水，冬季蓄热水的容器。4工艺流程方框图（见图 4）ZK-0.20-2011231）设备基础和底脚螺栓孔洞、预埋件等尺寸及坐标、标高经核对符合设计和设备随机文件要求。混凝土设备基础养护期达到要求，强度不应低于设计强度的 75%。2）设备进场通道畅通，进场便道和作业场地的地基符合吊运要求；机房已具备安装条件。3）作业面照明、施工用电、施工用水符合安装要求。5.2蓄冷（热）水箱（槽）制作与安装5.2.1 蓄冷（热）水箱（槽）的制作蓄冷（热）水箱（槽）可采用钢制水箱或混凝土钢混合结构水箱。具体制作参照图集02S101《矩形给水箱》及土建相关标准，施工可参照 ZA-3.01-1999《立式圆筒形拱顶钢制焊接储罐施工工艺》的规定施行。5.2.2 钢制蓄冷（热）水箱安装5.2.2.1水箱搬运（吊装）水箱箱体可分为整体与组装件两种形式，其吊运必须遵守起重安装操作规程、设备吊装作业管理规定，严禁违章作业。高空与复杂场合水箱吊装应有方案，并被批准。整体水箱吊装的捆扎应牢固，有防止脱落与翻转的措施。大型水箱高空吊装时应有防止变形措施与设置安全防护区。组装水箱的单件或多件捆扎必须防止其散落与变形及损伤。5.2.2.2 水箱安装1）水箱布置最小净距尺寸见表 5.2.2.2。表 5.2.2.2 水箱布置最小净距尺寸水箱形式水箱距墙面净距（m）水箱之间净距（m）水箱顶...
