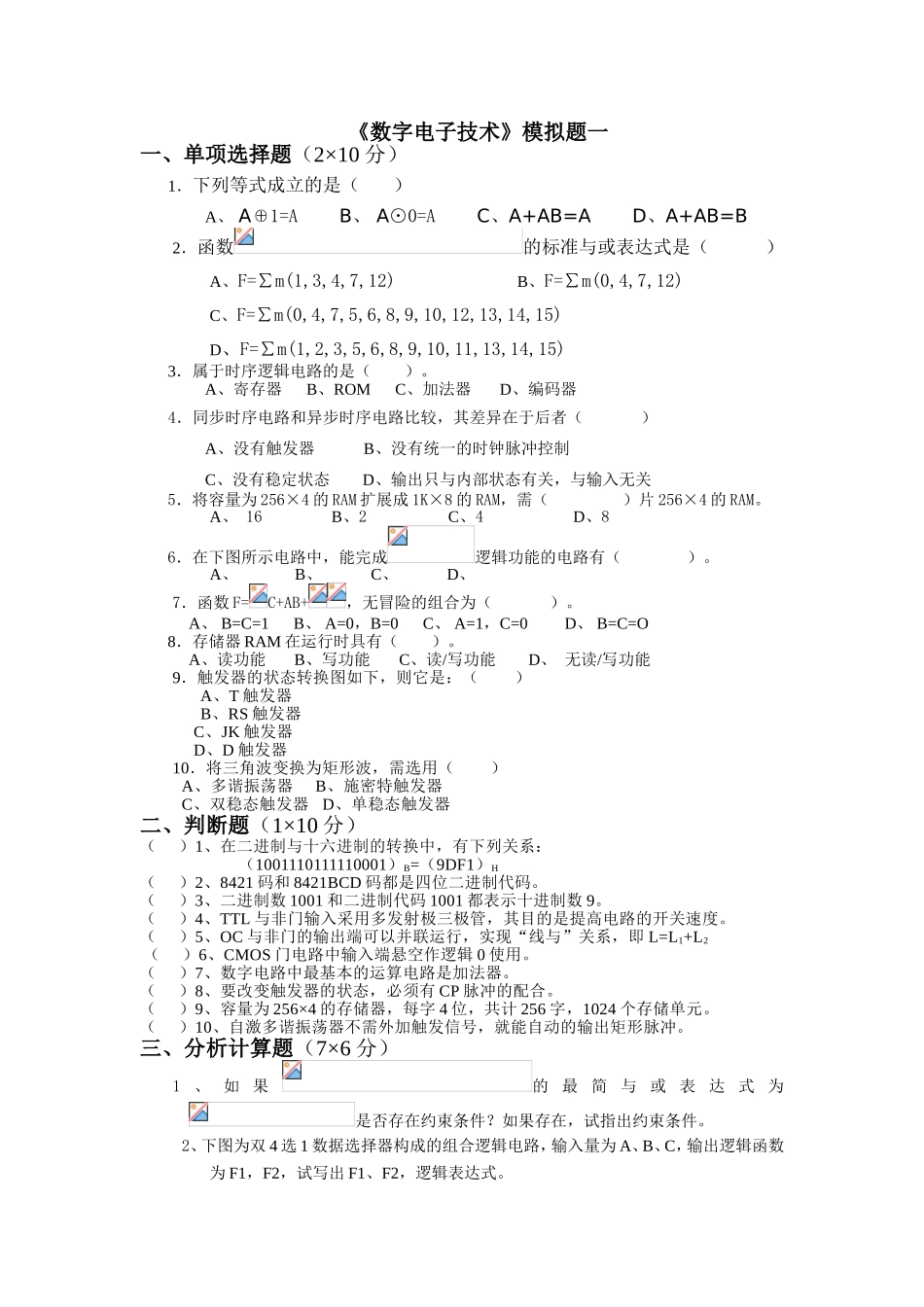

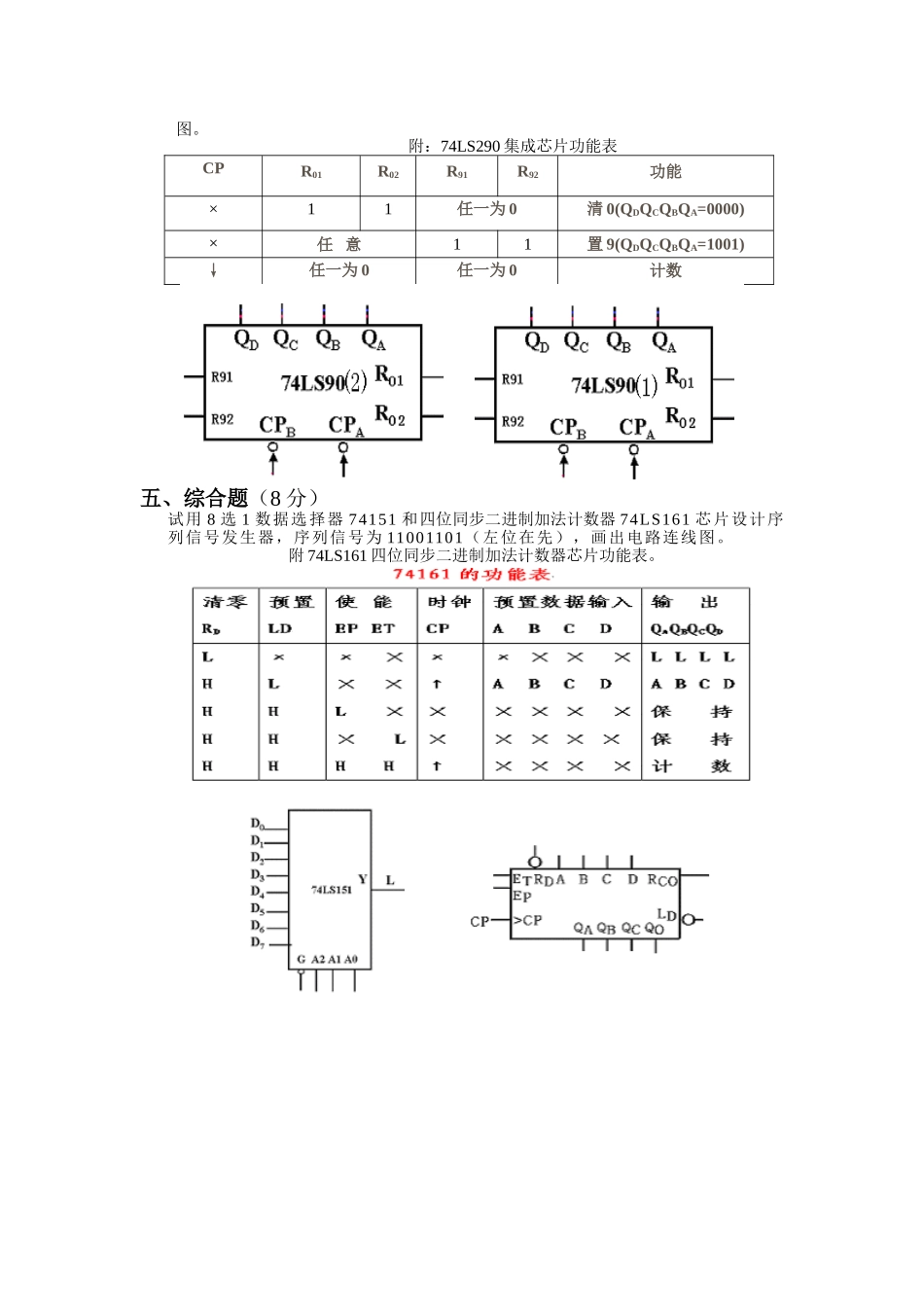

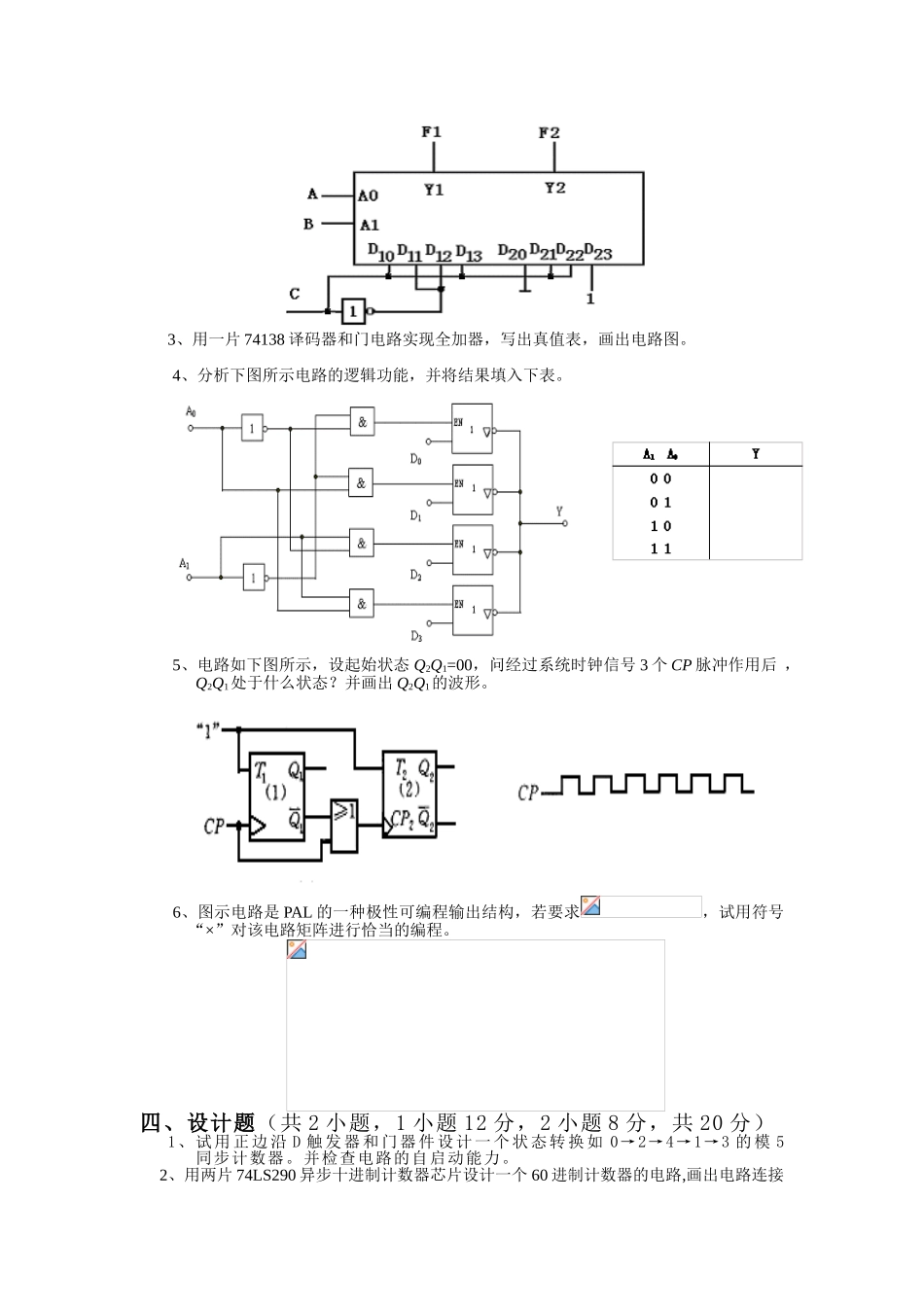

《数字电子技术》模拟题一一、单项选择题（2×10分）1．下列等式成立的是（）A、A⊕1=AB、A⊙0=AC、A+AB=AD、A+AB=B2．函数的标准与或表达式是（）A、F=∑m(1,3,4,7,12)B、F=∑m(0,4,7,12)C、F=∑m(0,4,7,5,6,8,9,10,12,13,14,15)D、F=∑m(1,2,3,5,6,8,9,10,11,13,14,15)3．属于时序逻辑电路的是（）。A、寄存器B、ROMC、加法器D、编码器4．同步时序电路和异步时序电路比较，其差异在于后者（）A、没有触发器B、没有统一的时钟脉冲控制C、没有稳定状态D、输出只与内部状态有关，与输入无关5．将容量为256×4的RAM扩展成1K×8的RAM，需（）片256×4的RAM。A、16B、2C、4D、86．在下图所示电路中，能完成逻辑功能的电路有（）。A、B、C、D、7．函数F=C+AB+，无冒险的组合为（）。A、B=C=1B、A=0，B=0C、A=1，C=0D、B=C=O8．存储器RAM在运行时具有（）。A、读功能B、写功能C、读/写功能D、无读/写功能9．触发器的状态转换图如下，则它是：（）A、T触发器B、RS触发器C、JK触发器D、D触发器10．将三角波变换为矩形波，需选用（）A、多谐振荡器B、施密特触发器C、双稳态触发器D、单稳态触发器二、判断题（1×10分）（）1、在二进制与十六进制的转换中，有下列关系：（1001110111110001）B=（9DF1）H（）2、8421码和8421BCD码都是四位二进制代码。（）3、二进制数1001和二进制代码1001都表示十进制数9。（）4、TTL与非门输入采用多发射极三极管，其目的是提高电路的开关速度。（）5、OC与非门的输出端可以并联运行，实现“线与”关系，即L=L1+L2（）6、CMOS门电路中输入端悬空作逻辑0使用。（）7、数字电路中最基本的运算电路是加法器。（）8、要改变触发器的状态，必须有CP脉冲的配合。（）9、容量为256×4的存储器，每字4位，共计256字，1024个存储单元。（）10、自激多谐振荡器不需外加触发信号，就能自动的输出矩形脉冲。三、分析计算题（7×6分）1、如果的最简与或表达式为是否存在约束条件？如果存在，试指出约束条件。2、下图为双4选1数据选择器构成的组合逻辑电路，输入量为A、B、C，输出逻辑函数为F1，F2，试写出F1、F2，逻辑表达式。3、用一片74138译码器和门电路实现全加器，写出真值表，画出电路图。4、分析下图所示电路的逻辑功能，并将结果填入下表。5、电路如下图所示，设起始状态Q2Q1=00，问经过系统时钟信号3个CP脉冲作用后，Q2Q1处于什么状态？并画出Q2Q1的波形。6、图示电路是PAL的一种极性可编程输出结构，若要求，试用符号“×”对该电路矩阵进行恰当的编程。四、设计题（共2小题，1小题12分，2小题8分，共20分）1、试用正边沿D触发器和门器件设计一个状态转换如0→2→4→1→3的模5同步计数器。并检查电路的自启动能力。2、用两片74LS290异步十进制计数器芯片设计一个60进制计数器的电路,画出电路连接图。附：74LS290集成芯片功能表CPR01R02R91R92功能×11任一为0清0(QDQCQBQA=0000)×任意11置9(QDQCQBQA=1001)↓任一为0任一为0计数五、综合题（8分）试用8选1数据选择器74151和四位同步二进制加法计数器74LS161芯片设计序列信号发生器，序列信号为11001101（左位在先），画出电路连线图。附74LS161四位同步二进制加法计数器芯片功能表。《数字电子技术》模拟题二一、单项选择题（2×10分）1．在下列数据中，数值最小的是（）A、59HB、130OC、1010111BD、100101118421BCD2．函数的标准与或表达式是（）A、F=∑m(0,1,3,4,7,11,13,15)B、F=∑m(0,1,6,7,8,9,10,11)C、F=∑m(0,1,6,7,12,13,14,15)D、F=∑m(0,1,4,7,12,13,14,15)3．典型的五管TTL与非门，输入端采用多发射极三极管是为了：A、放大输入信号B、实现或逻辑C、提高带负载能力D、提高工作速度4．电路由TTL门电路组成,F的逻辑表达式是（）。A、B、C、D、5．为实现“线与”的逻辑功能，应选用：A、与门B、与非门C、传输门D、集电极开路门6．下列哪类触发器有一次变化现象（）。A、同步RS触发器B、主从JK触发器C、边沿JK触发器D、边沿D触发器7．集成十进制加法计数器初态为Q3Q2Q1Q0=1001,经过5个CP脉冲后,计数器状态为（）A、0000B、0100C、0101D、1110８．下面说法错误的是（）A、RAM分为静态RAM和动态RAMB、RAM指...
