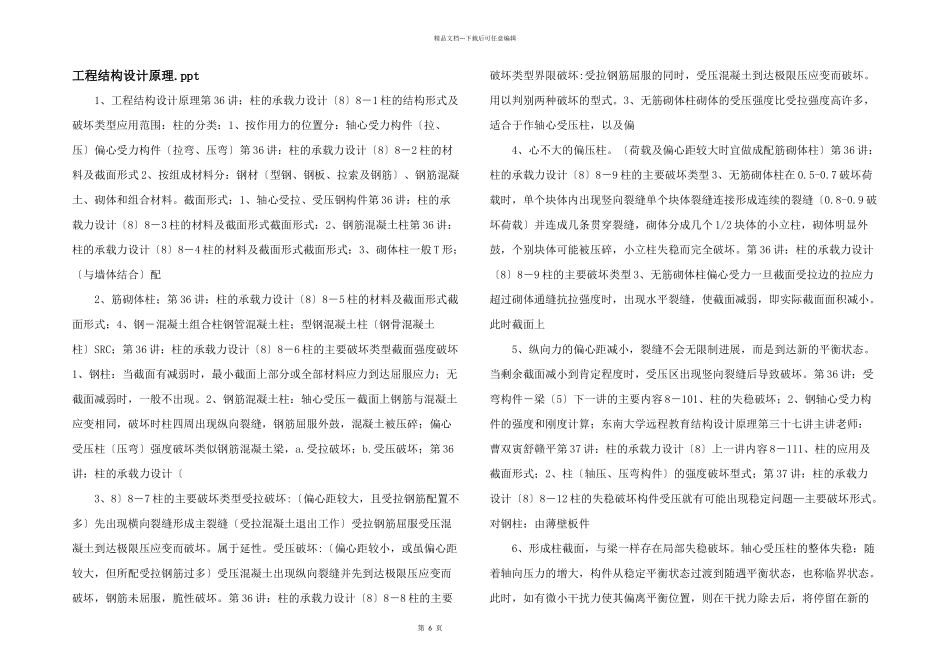

第 6 页精品文档---下载后可任意编辑工程结构设计原理.ppt 1、工程结构设计原理第 36 讲：柱的承载力设计〔8〕8－1 柱的结构形式及破坏类型应用范围：柱的分类：1、按作用力的位置分：轴心受力构件〔拉、压〕偏心受力构件〔拉弯、压弯〕第 36 讲：柱的承载力设计〔8〕8－2 柱的材料及截面形式 2、按组成材料分：钢材〔型钢、钢板、拉索及钢筋〕、钢筋混凝土、砌体和组合材料。截面形式：1、轴心受拉、受压钢构件第 36 讲：柱的承载力设计〔8〕8－3 柱的材料及截面形式截面形式：2、钢筋混凝土柱第 36 讲：柱的承载力设计〔8〕8－4 柱的材料及截面形式截面形式：3、砌体柱一般 T 形；〔与墙体结合〕配 2、筋砌体柱；第 36 讲：柱的承载力设计〔8〕8－5 柱的材料及截面形式截面形式：4、钢－混凝土组合柱钢管混凝土柱；型钢混凝土柱〔钢骨混凝土柱〕SRC；第 36 讲：柱的承载力设计〔8〕8－6 柱的主要破坏类型截面强度破坏1、钢柱：当截面有减弱时，最小截面上部分或全部材料应力到达屈服应力；无截面减弱时，一般不出现。2、钢筋混凝土柱：轴心受压－截面上钢筋与混凝土应变相同，破坏时柱四周出现纵向裂缝，钢筋屈服外鼓，混凝土被压碎；偏心受压柱〔压弯〕强度破坏类似钢筋混凝土梁，a.受拉破坏；b.受压破坏；第 36讲：柱的承载力设计〔 3、8〕8－7 柱的主要破坏类型受拉破坏:〔偏心距较大，且受拉钢筋配置不多〕先出现横向裂缝形成主裂缝〔受拉混凝土退出工作〕受拉钢筋屈服受压混凝土到达极限压应变而破坏。属于延性。受压破坏:〔偏心距较小，或虽偏心距较大，但所配受拉钢筋过多〕受压混凝土出现纵向裂缝并先到达极限压应变而破坏，钢筋未屈服，脆性破坏。第 36 讲：柱的承载力设计〔8〕8－8 柱的主要破坏类型界限破坏:受拉钢筋屈服的同时，受压混凝土到达极限压应变而破坏。用以判别两种破坏的型式。3、无筋砌体柱砌体的受压强度比受拉强度高许多，适合于作轴心受压柱，以及偏 4、心不大的偏压柱。〔荷载及偏心距较大时宜做成配筋砌体柱〕第 36 讲：柱的承载力设计〔8〕8－9 柱的主要破坏类型 3、无筋砌体柱在 0.5-0.7 破坏荷载时，单个块体内出现竖向裂缝单个块体裂缝连接形成连续的裂缝〔0.8-0.9 破坏荷载〕并连成几条贯穿裂缝，砌体分成几个 1/2 块体的小立柱，砌体明显外鼓，个别块体可能被压碎，小立柱失稳而完全破坏。第 36 讲：柱的承载力设计〔8〕8－9 柱的主要破坏类型 3、无筋砌体柱偏...
