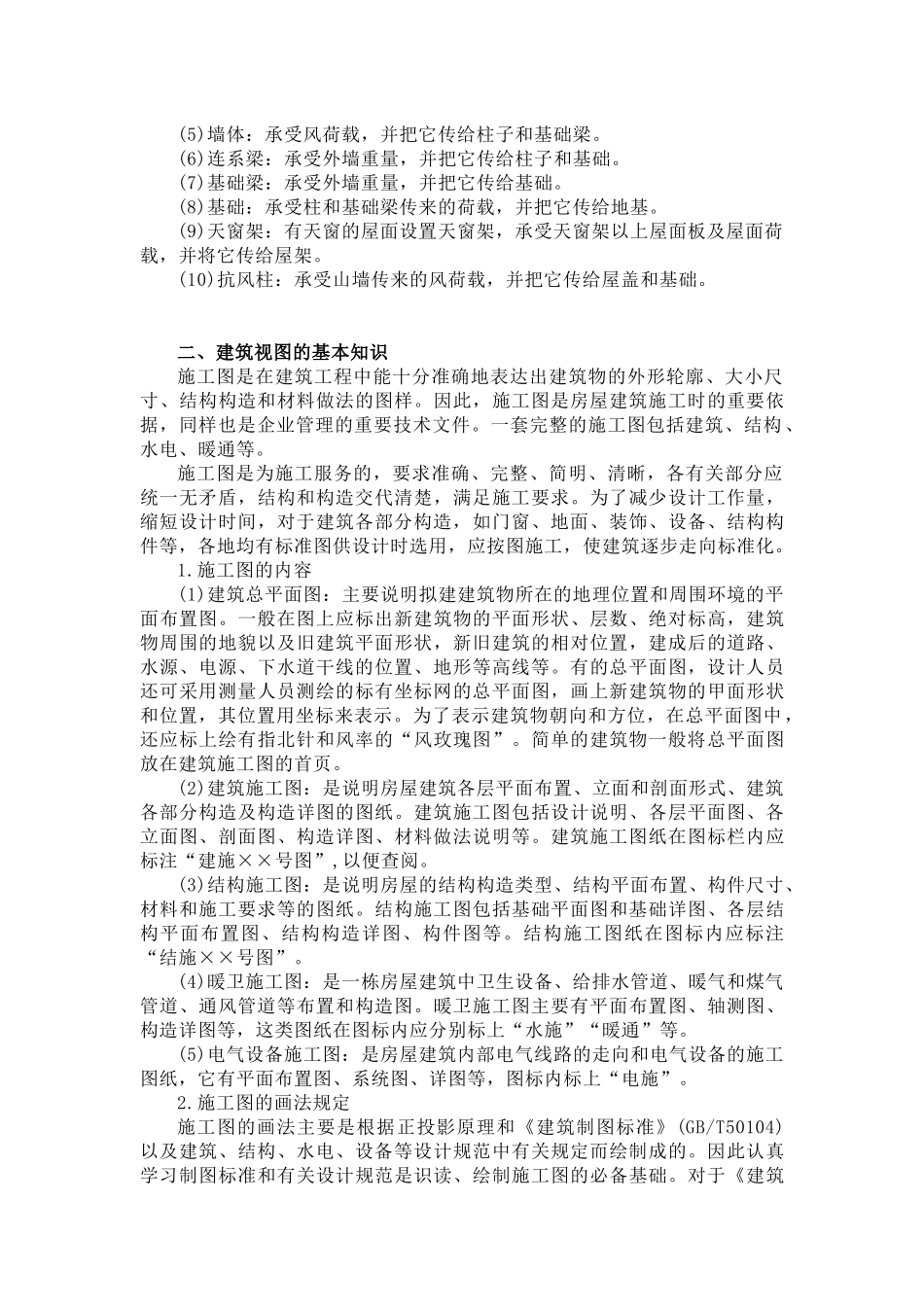

建筑、设备基本识图一、建筑构造基本知识1.民用建筑构造一般民用建筑由基础、墙或柱、楼层和地层、楼梯、屋顶、门窗等六大部分组成。它们处在不同的部位，发挥各自的作用，组成完整的建筑。(1)基础：是位于建筑物的承重构件，支承整个建筑物，并把荷载传给地基。(2)墙或柱：是建筑物的承重配件，它承受屋顶、楼板传下来的各种荷载，并连同自重一起传给基础。墙还作为围护构件抵御自然界的侵袭，内墙起着分隔房间的作用。(3)楼、地层：是建筑中水平方向的承重构件。楼层主要作用是将建筑从高度方向分隔成若干层，并将楼面上的各种荷载传到墙或柱上去。地层位于底层，将底层房间内的荷载直接传递到地基上去。(4)楼梯：是多层建筑的主要垂直交通设施，供人们上下楼和紧急疏散之用。除楼梯之外，根据建筑功能需要，还可设置电梯、坡道、自动楼梯等垂直交通设施。(5)屋顶：是建筑物最上部结构。屋顶由屋面层和结构层两部分构成，屋面层用以抵御自然界雨、雪及太阳辐射等对建筑的影响；结构层则承受着屋顶全部荷载，并将荷载传递给墙或柱。(6)门窗：门主要是供人们内外交通联系和分隔房间之用；窗则是起着室内通风和采光的作用。门窗均属围护结构的组成部分。建筑各部分均由许多结构构件和建筑配件组成。因此，除了解上述主要构造之外，还应了解各种构配件的名称、作用和构造方法，如梁、过梁、圈梁、挑梁、梯梁、板、梯板、平台板、散水、明沟、勒脚、踢脚线、墙裙、檐沟、天沟、女儿墙、水斗、水落管、阳台、雨篷、顶棚、花格、通风道、垃圾道、卫生间等。2.工业建筑构造在工业建筑中，支承各种荷载作用的构件所组成的骨架，通常称为结构。单层工业厂房按结构组成有两种类型，即墙承重结构和骨架承重结构。墙承重结构：外墙采用砖墙、砖柱的承重结构，它的构造简单、造价经济、施工方便。但由于砖的强度低，只适用于厂房跨度不大、高度不高和吊车荷载较小或没有吊车的中、小型厂房。骨架承重结构：是由钢筋混凝土构件组成的骨架承重。厂房的骨架由基础、柱、屋架、天窗架、屋面板、基础梁、吊车梁、连系梁和支撑系统等构件组成。墙体仅成为围护构件。单层厂房构件受力情况如下：(1)屋面板：直接承受屋面上的恒载和活载，并把它们传递给屋架。(2)屋架：承受屋盖上全部荷载，并将力传递给柱子。为了屋架的稳定和传递水平荷载，在屋架之间设置屋面支撑系统。(3)柱子：承受屋架、吊车梁、外墙和支撑传来的荷载，并把它传给基础。(4)吊车梁：承受吊车荷载和...
